Abstract
本实用新型公开了一种玉石珠宝加工除尘装置，包括工作台，所述工作台顶部设置有水箱，所述水箱内部设置有过滤板，所述水箱顶部设置有回流口，所述回流口之间设置有固定架，所述所述固定架顶部设置有磨轮，所述磨轮顶部设置有电机，所述电机顶部设置有电动推杆，所述电动推杆表面设置有除尘壳，所述除尘壳内部设置有空腔，所述除尘壳底部设置有雾化喷头，所述雾化喷头一侧设置有开口，所述水箱底部设置有循环泵。本实用新型通过设有除尘壳、开口和回流口，除尘壳底部设置有开口，液体可从开口向外界流出，从而形成水帘将磨轮包裹在其中，使磨轮在对玉石打磨过程中产生的粉尘被水帘吸附。
Description
技术领域
本实用新型涉及玉石加工技术领域，特别涉及一种玉石珠宝加工除尘装置。
背景技术
珠宝玉石这类装饰品，从古代开始就一直受到人们的热爱，人们都喜欢装饰一些这些饰品，特别玉石是最常见的装饰品之一，而玉石的加工过程有很多步，首先就是需要对原始的玉石进行打磨，现有的玉石打磨装置，在打磨过程中，必然会生成很多玉石的粉尘，这些粉尘被人吸入后会对身体造成严重的伤害。
因此，发明一种玉石珠宝加工除尘装置来解决上述问题很有必要。
实用新型内容
本实用新型的目的在于提供一种玉石珠宝加工除尘装置，通过设有除尘壳、开口和回流口，除尘壳底部设置有开口，液体可从开口向外界流出，从而形成水帘将磨轮包裹在其中，使磨轮在对玉石打磨过程中产生的粉尘被水帘吸附，从而保证加工环境的整洁干净，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种玉石珠宝加工除尘装置，包括工作台，所述工作台顶部设置有水箱，所述水箱内部设置有过滤板，所述水箱顶部设置有回流口，所述回流口之间设置有固定架，所述所述固定架顶部设置有磨轮，所述磨轮顶部设置有电机，所述电机顶部设置有电动推杆，所述电动推杆表面设置有除尘壳，所述除尘壳内部设置有空腔，所述除尘壳底部设置有雾化喷头，所述雾化喷头一侧设置有开口，所述水箱底部设置有循环泵。
优选的，所述工作台顶部设置有固定板，所述电动推杆固定在固定板上，所述除尘壳截面形状设置为圆形。
优选的，所述开口与空腔连通，所述开口底部与回流口顶部相对齐。
优选的，所述过滤板与水箱连接处设置有开槽，所述过滤板与水箱之间为滑动连接。
优选的，所述过滤板底部设置有支撑架，所述支撑架固定在水箱内部。
优选的，所述循环泵与水箱内部连通，所述循环泵与除尘壳之间设置有管道。
本实用新型的技术效果和优点：
1、通过设有除尘壳、开口和回流口，除尘壳底部设置有开口，液体可从开口向外界流出，从而形成水帘将磨轮包裹在其中，使磨轮在对玉石打磨过程中产生的粉尘被水帘吸附，从而保证加工环境的整洁干净，开口底部正对回流口，从而可将液体回收再利用，降低生产成本，除尘壳底部还设置有雾化喷头，雾化喷头喷出的水珠可以吸附空气中细小的粉尘，从而净化空气，进一步提高除尘效率；
2、通过设有过滤板和水箱，水箱内部设置有过滤板，从而可以过滤回流液体中含有的杂质，过滤板与水箱之间为滑动连接，从而便于拆卸过滤板清洗，由于过滤板为两个，从而可以对过滤板轮换清洗，清洗时不会影响装置的使用。
附图说明
图1为本实用新型的整体结构正视图。
图2为本实用新型除尘壳结构仰视图。

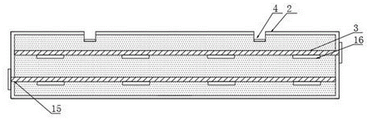

图3为本实用新型水箱结构正视图。
图中：1工作台、2水箱、3过滤板、4回流口、5固定架、6磨轮、7电机、8电动推杆、9除尘壳、10空腔、11雾化喷头、12开口、13循环泵、14固定板、15开槽、16支撑架、17管道。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
本实用新型提供了如图1-3所示的一种玉石珠宝加工除尘装置，包括工作台1，所述工作台1顶部设置有水箱2，所述水箱2内部设置有过滤板3，所述水箱2顶部设置有回流口4，所述回流口4之间设置有固定架5，所述所述固定架5顶部设置有磨轮6，所述磨轮6顶部设置有电机7，所述电机7顶部设置有电动推杆8，所述电动推杆8表面设置有除尘壳9，所述除尘壳9内部设置有空腔10，所述除尘壳9底部设置有雾化喷头11，所述雾化喷头11一侧设置有开口12，所述水箱2底部设置有循环泵13，从而将液体循环利用，节省成本。
进一步的，在上述技术方案中，所述工作台1顶部设置有固定板14，所述电动推杆8固定在固定板14上，所述除尘壳9截面形状设置为圆形，便于形成水帘将磨轮6包裹；
进一步的，在上述技术方案中，所述开口12与空腔10连通，所述开口12底部与回流口4顶部相对齐，便于回收液体；
进一步的，在上述技术方案中，所述过滤板3与水箱2连接处设置有开槽15，所述过滤板3与水箱2之间为滑动连接，便于清洗过滤板3；
进一步的，在上述技术方案中，所述过滤板3底部设置有支撑架16，所述支撑架16固定在水箱2内部，起到支撑作用；
进一步的，在上述技术方案中，所述循环泵13与水箱2内部连通，所述循环泵13与除尘壳9之间设置有管道17。
本实用工作原理：
参照说明书附图1-2，除尘壳9内部设置有空腔10，空腔10与管道17连通，使液体可从管道17进入空腔10内部，除尘壳9底部设置有开口12，开口12与空腔10连通，使液体可从开口12向外界流出，从而形成水帘将磨轮6包裹在其中，使磨轮6在对玉石打磨过程中产生的粉尘向外界飘散时，被水帘吸附，从而保证加工环境的整洁干净，开口12底部正对回流口4，从而可将液体回收再利用，从而降低生产成本，除尘壳9底部还设置有雾化喷头11，使雾化喷头11喷出的水珠吸附空气中的粉尘；
参照说明书附图3，水箱2内部设置有过滤板3，从而可以过滤回流液体中含有的杂质，过滤板3与水箱2连接处设置有开槽15，过滤板3与水箱2之间为滑动连接，从而便于拆卸过滤板3清洗，由于过滤板3为两个，从而可以对过滤板3轮换清洗，清洗时不会影响装置的使用，过滤板3底部设置有支撑架16，支撑架16对过滤板3起到支撑固定作用。
最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
Claims (6)
1.一种玉石珠宝加工除尘装置，包括工作台（1），其特征在于：所述工作台（1）顶部设置有水箱（2），所述水箱（2）内部设置有过滤板（3），所述水箱（2）顶部设置有回流口（4），所述回流口（4）之间设置有固定架（5），所述固定架（5）顶部设置有磨轮（6），所述磨轮（6）顶部设置有电机（7），所述电机（7）顶部设置有电动推杆（8），所述电动推杆（8）表面设置有除尘壳（9），所述除尘壳（9）内部设置有空腔（10），所述除尘壳（9）底部设置有雾化喷头（11），所述雾化喷头（11）一侧设置有开口（12），所述水箱（2）底部设置有循环泵（13）。
2.根据权利要求1所述的一种玉石珠宝加工除尘装置，其特征在于：所述工作台（1）顶部设置有固定板（14），所述电动推杆（8）固定在固定板（14）上，所述除尘壳（9）截面形状设置为圆形。
3.根据权利要求1所述的一种玉石珠宝加工除尘装置，其特征在于：所述开口（12）与空腔（10）连通，所述开口（12）底部与回流口（4）顶部相对齐。
4.根据权利要求1所述的一种玉石珠宝加工除尘装置，其特征在于：所述过滤板（3）与水箱（2）连接处设置有开槽（15），所述过滤板（3）与水箱（2）之间为滑动连接。
5.根据权利要求1所述的一种玉石珠宝加工除尘装置，其特征在于：所述过滤板（3）底部设置有支撑架（16），所述支撑架（16）固定在水箱（2）内部。
6.根据权利要求1所述的一种玉石珠宝加工除尘装置，其特征在于：所述循环泵（13）与水箱（2）内部连通，所述循环泵（13）与除尘壳（9）之间设置有管道（17）。
