Abstract
本实用新型提供一种新型导尿管，包括导尿管，导尿管内设有尿液通道，尿液通道的前端侧壁上设有尿液入口，导尿管的后端设有尿液腔，所述尿液腔后端内侧壁间隔均布设有多组的密封瓣膜，密封瓣膜的边缘与尿液腔内侧壁相连，密封瓣膜的中心设有导丝通过的开口。导丝撤出时，由于密封瓣膜的作用，可以用避免尿液顺着导丝流出，防止污染。
Description
技术领域
本实用新型属于医疗器械领域，尤其是涉及一种结构简单，避免导丝撤出时漏尿的新型导尿管。
背景技术
作为临床常见的医疗器械，导尿管经由尿道置入人体后将尿液从膀胱引流至体外，主要作用是准确记录尿量，便于引流及冲洗等，在临床发挥重要作用。
导尿管材质主要有硅胶、橡胶、EVA、PVC等，头端及管体偏软。但是部分病人因为尿道狭窄、前列腺增生、癌变、膀胱颈硬化等情况致使尿道内阻力偏大，大大增加置管难度。
现有技术多采用具有一定弹性和硬度的导丝辅助插入，导丝撤出导尿管的时候，尿液也会顺着导丝流出，造成污染。
发明内容
本实用新型的目的是提供结构简单、避免导丝撤出时漏尿的一种新型导尿管。
本实用新型的技术方案是：
一种新型导尿管，包括导尿管，导尿管内设有尿液通道，尿液通道的前端侧壁上设有尿液入口，导尿管的后端设有尿液腔，所述尿液腔后端内侧壁间隔均布设有多组环形的密封瓣膜，密封瓣膜的边缘与尿液腔内侧壁相连，密封瓣膜的中心设有导丝通过的开口。
密封瓣膜后端的尿液腔侧壁上设有观察窗。
所述观察窗上设有疏水透气膜。
所述导尿管还包括充气通道和冲洗通道，尿液腔前端侧壁的两侧分别设有充气腔和冲洗腔。
所述开口为十字形开口，开口的边缘与导丝外侧壁相接触。
本实用新型具有的优点和积极效果是：由于采用上述技术方案，避免导丝撤出导尿管时，尿液顺着导丝流出，对医护人员造成污染，观察窗可用于观察导尿管内尿液的情况，从而判断尿液有没有进入到密封瓣膜后端的尿液腔中。
附图说明

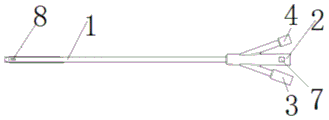

图1是本实用新型一种新型导尿管结构示意图
图2是本实用新型一种新型导尿管侧剖图
1、导尿管 2、尿液腔 3、充气腔 4、冲洗腔
5、密封瓣膜 6、导丝 7、观察窗 8、尿液入口
具体实施方式
实施例
如图1、图2所示，一种新型导尿管，包括导尿管1，导尿管1内设有尿液通道，尿液通道的前端侧壁上设有尿液入口8，导尿管1的后端设有尿液腔2，在尿液腔2后端内侧壁间隔均布设有多组密封瓣膜5，密封瓣膜5的边缘与尿液腔2内侧壁相连，密封瓣膜5的中心设有导丝6通过的开口。所述开口可以为一字型开口，也可以为十字形开口，开口的边缘与导丝外侧壁相接触
密封瓣膜5后端的尿液腔2侧壁上设有观察窗7。观察窗7上设有疏水透气膜。
导尿管1还包括充气通道和冲洗通道，尿液腔2前端侧壁的两侧分别设有充气腔3和冲洗腔4。
以上对本实用新型的实施例进行了详细说明，但所述内容仅为本实用新型的较佳实施例，不能被认为用于限定本实用新型的实施范围。凡依本实用新型申请范围所作的均等变化与改进等，均应仍归属于本实用新型的专利涵盖范围之内。
Claims (5)
1.一种新型导尿管，包括导尿管，导尿管内设有尿液通道，尿液通道的前端侧壁上设有尿液入口，导尿管的后端设有尿液腔，其特征在于：所述尿液腔后端内侧壁间隔均布设有多组的密封瓣膜，密封瓣膜的边缘与尿液腔内侧壁相连，密封瓣膜的中心设有导丝通过的开口。
2.根据权利要求1所述的一种新型导尿管，其特征在于：密封瓣膜后端的尿液腔侧壁上设有观察窗。
3.根据权利要求2所述的一种新型导尿管，其特征在于：所述观察窗上设有疏水透气膜。
4.根据权利要求3所述的一种新型导尿管，其特征在于：所述导尿管还包括充气通道和冲洗通道，尿液腔前端侧壁的两侧分别设有充气腔和冲洗腔。
5.根据权利要求1所述的一种新型导尿管，其特征在于：所述开口为十字形开口，开口的边缘与导丝外侧壁相接触。
