本实用新型公开一种牙线棒，包括牙线棒本体及保护套，所述保护套可拆卸地套设在所述牙线棒本体上。由于本实用新型的牙线棒包括用于刮除齿缝间污垢牙线棒本体及保护套，所述保护套可拆卸地套设在所述牙线棒本体上。通过所述保护套的保护，灰尘等异物不容易粘接在所述牙线棒本体上。因此，不容易受到污染，有利于用户健康。
Description
技术领域
本实用新型涉及牙齿保健设备技术领域，特别涉及一种牙线棒。
背景技术
口腔健康是全身健康的重要组成部分，是维系和提高生命质量的重要因素。现代研究证明，牙病可能会引发或加重冠心病、糖尿病等全身性疾病。因此，人们对口腔健康越来越重视。
牙刷、牙签都是常用的清洁设备，但是由于齿缝狭窄，牙刷和牙签都不能深入齿缝中，因而造成清洁效果大打折扣。选择牙线则能有效剔除牙缝里的残留物及牙齿邻面上的菌斑。因此牙线在市场上的出现，堪称洁齿方式的一次新革命，成千上万的人从中受益匪浅，解除了牙科疾病的困扰，保持牙周健康，也减少了因牙科疾病而引发的其他疾病。
牙线棒在人们日常生活中的使用已经是越来越普遍，并逐渐成为了人们居家旅游不可缺少的生活必需品。现有的牙线棒只有一种规格的牙线，不能适应不同牙缝大小的各类人士的需求，对于部分牙缝比较小的人士，太粗的牙线，还有机会损害牙齿和牙龈。此外，现有的牙线棒没有保护措施，完全裸露在外，容易受到污染，不利于用户健康。
实用新型内容
本实用新型解决的技术问题是，提供一种不容易受到污染，利于用户健康的牙线棒。
本实用新型公开了一种牙线棒，包括牙线棒本体及保护套，所述保护套可拆卸地套设在所述牙线棒本体上。
优选地，所述牙线棒本体包括握持臂，所述握持臂的第一端朝所述握持臂的第一侧延伸形成有第一延伸臂及第二延伸臂，所述第一延伸臂与所述第二延伸臂间隔设置，所述第一延伸臂与所述第二延伸臂之间连接有第一牙线。
优选地，所述握持臂的第二端朝所述握持臂的第一侧延伸形成有第三延伸臂及第四延伸臂，所述第三延伸臂与所述第四延伸臂间隔设置，所述第三延伸臂与所述第四延伸臂之间连接有第二牙线。
优选地，所述第一牙线的横截面积小于所述第二牙线的横截面积。
优选地，所述第一牙线的第一端的宽度小于所述第一牙线的第二端的宽度。
优选地，所述握持臂的第二端朝所述握持臂的第二侧延伸形成有第三延伸臂及第四延伸臂，所述第三延伸臂与所述第四延伸臂间隔设置，所述第三延伸臂与所述第四延伸臂之间连接有第二牙线，所述握持臂的第一侧与所述握持臂的第二侧分别位于所述握持臂位置相对的两侧。
优选地，所述第一牙线的横截面积小于所述第二牙线的横截面积。
优选地，所述第一牙线的第一端的宽度小于所述第一牙线的第二端的宽度。
优选地，所述保护套的侧壁上设置有压线或者压纹。
优选地，所述保护套为弹性套管。
本实用新型的牙线棒具有如下有益效果：由于本实用新型的牙线棒包括用于刮除齿缝间污垢牙线棒本体及保护套，所述保护套可拆卸地套设在所述牙线棒本体上。通过所述保护套的保护，灰尘等异物不容易粘接在所述牙线棒本体上。因此，不容易受到污染，利于用户健康。
附图说明
图1为本实用新型牙线棒第一种实施例的结构示意图；
图2为本实用新型牙线棒第二种实施例的结构示意图；
图3为本实用新型牙线棒第三种实施例的结构示意图；
图4为本实用新型牙线棒第四种实施例的结构示意图。
具体实施方式
下面结合附图和实施例对本实用新型进行详细说明。需要说明的是，如果不冲突，本实用新型实施例以及实施例中的各个特征可以相互结合，均在本实用新型的保护范围之内。
实施例一
请参阅图1，本实用新型公开了一种牙线棒，包括牙线棒本体1 及保护套2，所述保护套2可拆卸地套设在所述牙线棒本体1上。所述牙线棒本体1用于刮除齿缝间污垢，可以理解的是，所述牙线棒本体1 的结构在此不做具体限定，只要能够刮除齿缝间污垢即可。此外，所述牙线棒本体1可以部分位于所述保护套2内，也可以全部位于所述保护套2内，因此，只要所述保护套2可拆卸地套设在所述牙线棒本体1 上即可。
在本实施例中，所述牙线棒本体1包括握持臂11，所述握持臂11 的第一端朝所述握持臂11的第一侧延伸形成有第一延伸臂12及第二延伸臂13，所述第一延伸臂12与所述第二延伸臂13间隔设置，所述第一延伸臂12与所述第二延伸臂13之间连接有第一牙线14。所述第一牙线14可以为棉线或纤维线等，所述第一牙线14的横截面可以为圆形或者多边形等，在此不做具体限定。在本实施例中，所述第一牙线14 的第一端和所述第一牙线14的第二端的大小相等，整根所述第一牙线大小均匀。
在一种实施例中，所述第一牙线14的第一端的宽度小于所述第一牙线14的第二端的宽度，因而在使用时可根据牙缝的大小将所述第一牙线14的第一端或所述第一牙线14的第二端插入牙缝内，从而便于用户使用。所述保护套2为中空的管状结构，其两端开口，可以沿着所述牙线棒本体1的纵向来回移动，用于在使用过程中，保护所述第一牙线14部分不受污染。可以理解的是，所述保护套2的形状及结构在此不再具体限定。
由上可知，由于本实用新型的牙线棒包括用于刮除齿缝间污垢牙线棒本体1及保护套2，所述保护套2可拆卸地套设在所述牙线棒本体1上。通过所述保护套2的保护，灰尘等异物不容易粘接在所述牙线棒本体1上。因此，不容易受到污染，利于用户健康。
实施例二
请参阅图2，本实施例的牙线棒与实施例一的牙线棒的结构相似，其相同之处在于：均包括牙线棒本体1及保护套2，所述牙线棒本体1 包括握持臂11，所述握持臂11的第一端朝所述握持臂11的第一侧延伸形成有第一延伸臂12及第二延伸臂13，所述第一延伸臂12与所述第二延伸臂13之间连接有第一牙线14；其不同之处在于：所述握持臂11 的第二端朝所述握持臂11的第一侧延伸形成有第三延伸臂15及第四延伸臂16，所述第三延伸臂15与所述第四延伸臂16间隔设置，所述第三延伸臂15与所述第四延伸臂16之间连接有第二牙线17，所述第一牙线14的横截面积小于所述第二牙线17的横截面积。因而，在使用时可根据牙缝的大小，选择将所述第一牙线14或所述第二牙线17插入牙缝内，从而便于用户使用。
实施例三
请参阅图3，本实施例的牙线棒与实施例一的牙线棒的结构相似，其相同之处在于：均包括牙线棒本体1及保护套2，所述牙线棒本体1 包括握持臂11，所述握持臂11的第一端朝所述握持臂11的第一侧延伸形成有第一延伸臂12及第二延伸臂13，所述第一延伸臂12与所述第二延伸臂13之间连接有第一牙线14；其不同之处在于：所述握持臂11 的第二端朝所述握持臂11的第二侧延伸形成有第三延伸臂15及第四延伸臂16，所述第三延伸臂15与所述第四延伸臂16间隔设置，所述第三延伸臂15与所述第四延伸臂16之间连接有第二牙线17，所述握持臂 11的第一侧与所述握持臂11的第二侧分别位于所述握持臂11位置相对的两侧，所述第一牙线14的横截面积小于所述第二牙线17的横截面积。因而，在使用时可根据牙缝的大小，选择将所述第一牙线14或所述第二牙线17插入牙缝内，从而便于用户使用。可以理解的是，在一种实施例中，所述第一牙线14的第一端的宽度小于所述第一牙线14 的第二端的宽度。
实施例四

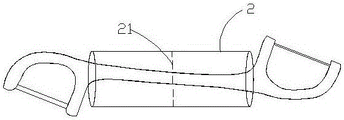

请参阅图4，本实施例的牙线棒与实施例三的牙线棒的结构相似，其不同之处在于：所述保护套2的侧壁上设置有压线21，因而所述保护套2能够与所述牙线棒本体1紧密的结合在一起，避免所述保护套2 掉落。可以理解的是，在一种实施例中，所述保护套2的侧壁上设置有压纹，或所述保护套2为弹性套管，因而也可避免所述保护套2掉落。
以上对本实用新型所提供的牙线棒进行了详细介绍，本文中应用了具体个例对本实用新型的原理及实施方式进行了阐述，以上实施例的说明只是用于帮助理解本实用新型的方法及其核心思想；同时，对于本领域的一般技术人员，依据本实用新型的思想，在具体实施方式及应用范围上均会有改变之处。综上所述，本说明书内容仅为本实用新型的实施方式，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内，不应理解为对本实用新型的限制。
Claims (8)
1.一种牙线棒，其特征在于，包括：牙线棒本体及保护套，所述保护套可拆卸地套设在所述牙线棒本体上，所述牙线棒本体包括握持臂，所述握持臂的第一端朝所述握持臂的第一侧延伸形成有第一延伸臂及第二延伸臂，所述第一延伸臂与所述第二延伸臂间隔设置，所述第一延伸臂与所述第二延伸臂之间连接有第一牙线，所述保护套的侧壁上设置有压线或者压纹。
2.如权利要求1所述的牙线棒，其特征在于，所述握持臂的第二端朝所述握持臂的第一侧延伸形成有第三延伸臂及第四延伸臂，所述第三延伸臂与所述第四延伸臂间隔设置，所述第三延伸臂与所述第四延伸臂之间连接有第二牙线。
3.如权利要求2所述的牙线棒，其特征在于，所述第一牙线的横截面积小于所述第二牙线的横截面积。
4.如权利要求2所述的牙线棒，其特征在于，所述第一牙线的第一端的宽度小于所述第一牙线的第二端的宽度。
5.如权利要求1所述的牙线棒，其特征在于，所述握持臂的第二端朝所述握持臂的第二侧延伸形成有第三延伸臂及第四延伸臂，所述第三延伸臂与所述第四延伸臂间隔设置，所述第三延伸臂与所述第四延伸臂之间连接有第二牙线，所述握持臂的第一侧与所述握持臂的第二侧分别位于所述握持臂位置相对的两侧。
6.如权利要求5所述的牙线棒，其特征在于，所述第一牙线的横截面积小于所述第二牙线的横截面积。
7.如权利要求5所述的牙线棒，其特征在于，所述第一牙线的第一端的宽度小于所述第一牙线的第二端的宽度。
8.如权利要求1至7任一项所述的牙线棒，其特征在于，所述保护套为弹性套管。
