Abstract
本实用新型提供一种钢筋笼勾吊装置，涉及建筑工程领域。所述钢筋笼勾吊装置，包括两根L形吊钩，所述L型吊钩由钩柄和钩体组成，所述两根L形吊钩相对设置并通过钩柄相互连接。本实用新型钢筋笼勾吊装置，结构简单，使用方便，能够重复使用，避免材料浪费，降低工程造价。
Description
技术领域
本实用新型涉及建筑工程领域，具体涉及一种钢筋笼勾吊装置。
背景技术
目前灌注桩钢筋笼，通常采用钢筋做的吊筋（如图1所示）进行安放。在安放前，先将吊筋一端通过焊接的方式与钢筋笼固定，把吊筋一端固定在桩机上或护筒上。灌注桩灌注完成后，吊筋就废弃，不能重复利用，这样做造成钢筋的用量增加，项目成本增加。
发明内容
本实用新型的目的是提供一种钢筋笼勾吊装置，该装置结构简单，能够重复使用，避免材料浪费，降低工程造价。
本实用新型的目的采用如下技术方案实现。
一种钢筋笼勾吊装置，包括两根L形吊钩，所述L形吊钩由钩柄和钩体组成，所述两根L形吊钩相对设置并通过钩柄相互连接；所述两根L形吊钩的钩柄通过连接夹相互连接；所述L形吊钩的钩体由钢板制成，所述钩柄由钢筋制成；所述连接夹包括U形夹杆、夹板和夹紧螺母，所述U形夹杆的内侧宽度与钩柄所采用的钢筋直径相对应且两端部设有与所述螺母对应的外螺纹，所述夹板上设有与U形夹杆两杆端部相对应的孔，两相互连接的L形吊钩的钩柄置于U形夹杆的U形槽中，U形夹杆通过夹板上的所述孔穿过夹板旋接所述螺母。
所述钩体与钩柄焊接相连。
所述钢筋笼勾吊装置上设有钢丝绳固定孔。
所述钢丝绳固定孔设于钩体。
本实用新型钢筋笼勾吊装置，结构简单，使用方便，能够重复使用，避免材料浪费，降低工程造价。
附图说明
图1是现有技术中使用吊筋勾吊钢筋笼的结构示意图，4-吊筋，5-钢筋笼。

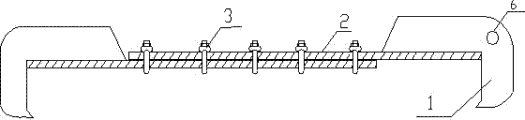

图2是本实用新型的结构简图，其中1-钩体，2-钩柄，3-连接夹，6-钢丝绳固定孔。
具体实施方式
结合图1，本实用新型勾吊装置包括两根L形吊钩， L型吊钩由钩柄2和钩体1组成，两根L形吊钩相对设置并通过钩柄2相互连接。优选的技术方案中，两根L形吊钩的钩柄2通过连接夹3相互连接。L形吊钩的钩体1优选由钢板制成的，钩柄2优选由钢筋制成的。钩体1与钩柄2优选焊接相连。
优选的技术方案中，连接夹3包括U形夹杆、夹板和夹紧螺母， U形夹杆的内侧宽度与钩柄2所采用的钢筋直径相对应且两端部设有与所述螺母对应的外螺纹，所述夹板上设有与U形夹杆两杆端部相对应的孔，两相互连接的L形吊钩的钩柄2置于U形夹杆的U形槽中，U形夹杆通过夹板上的所述孔穿过夹板旋接所述螺母。
钢筋笼勾吊装置上设有钢丝绳固定孔6，通过该孔固定钢丝绳，以便和吊机相连。钢丝绳固定孔6设于钩体1。
使用时，根据施工场地标高和钢筋笼顶标高，调整两根L形吊钩的钩体之间的距离，然后用连接夹将两根L形吊钩的钩柄连接。将钢筋笼勾吊装置一端的钩体勾住钢筋笼第一个加劲筋，另一端钩体的钢丝绳固定孔通过钢丝绳与桩机相连并且该钩体勾住护筒壁。当混凝土灌注完成后，取下本装置，下一个钢筋笼安放时再重复使用。
Claims (4)
1.一种钢筋笼勾吊装置，其特征在于：包括两根L形吊钩，所述L形吊钩由钩柄和钩体组成，所述两根L形吊钩相对设置并通过钩柄相互连接；
所述两根L形吊钩的钩柄通过连接夹相互连接；
所述L形吊钩的钩体由钢板制成，所述钩柄由钢筋制成；
所述连接夹包括U形夹杆、夹板和夹紧螺母，所述U形夹杆的内侧宽度与钩柄所采用的钢筋直径相对应且两端部设有与所述螺母对应的外螺纹，所述夹板上设有与U形夹杆两杆端部相对应的孔，两相互连接的L形吊钩的钩柄置于U形夹杆的U形槽中，U形夹杆通过夹板上的所述孔穿过夹板旋接所述螺母。
2.根据权利要求1所述钢筋笼勾吊装置，其特征在于：所述钩体与钩柄焊接相连。
3.根据权利要求2所述钢筋笼勾吊装置，其特征在于：所述钢筋笼勾吊装置上设有钢丝绳固定孔。
4.根据权利要求3所述钢筋笼勾吊装置，其特征在于：所述钢丝绳固定孔设于钩体。
