Abstract

本实用新型公开了旋流式空化喷头，包括外壳体，外壳体前端为细管段，细管段外端上安装有外喷嘴，所述的外壳体内设有高压水管，高压水管一端为高压进水口，另一端为锥筒状的内喷嘴；外壳体内壁与高压水管外壁之间为低压水腔，所述的内喷嘴内壁上设有右螺旋状排布的内导流片，所述的外壳体与细管段之间有锥筒状的过渡段，过渡段内壁上设有右螺旋状排布的外导流片。本实用新型其结构巧妙，通过螺旋状排布的导流片将压力水形成旋流，从而提高混合效果，设有高压水流与低压水流的混合腔，同时具有防倒流结构，提高水流喷射效果，安装方便。

Description

旋流式空化喷头
技术领域：
本实用新型涉及喷头，主要是旋流式空化喷头。
背景技术：
空化射流是将连续射流调制成具有强烈压力振荡和高空化起始能力的一种新型射流，主要应用于船体或者管道的清洗技术上， 因而配合空化射流需要有专用的空化喷头，用以提高喷射效果。
实用新型内容：
本实用新型所要解决的技术问题是提供旋流式空化喷头，其结构巧妙，设有高压水流与低压水流的混合腔，同时具有防倒流结构，提高水流喷射效果，安装方便。
为解决上述技术问题，本实用新型采用的技术方案是：
旋流式空化喷头，包括外壳体，外壳体前端为细管段，细管段外端上安装有外喷嘴，所述的外壳体内设有高压水管，高压水管一端为高压进水口，另一端为锥筒状的内喷嘴；外壳体内壁与高压水管外壁之间为低压水腔，所述的内喷嘴内壁上设有右螺旋状排布的内导流片，所述的外壳体与细管段之间有锥筒状的过渡段，过渡段内壁上设有右螺旋状排布的外导流片。
本实用新型其结构巧妙，通过螺旋状排布的导流片将压力水形成旋流，从而提高混合效果，设有高压水流与低压水流的混合腔，同时具有防倒流结构，提高水流喷射效果，安装方便。
本实用新型的优点是：
本实用新型其结构巧妙，设有高压水流与低压水流的混合腔，同时具有防倒流结构，提高水流喷射效果，安装方便。
附图说明：

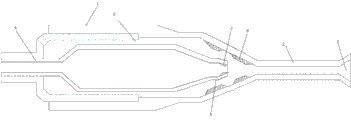

图1为本实用新型的结构示意图。
具体实施方式：
参见图1，旋流式空化喷头，包括外壳体1，外壳体1前端为细管段2，细管段2外端上安装有外喷嘴3，外壳体1内设有高压水管4，高压水管4一端为高压进水口，另一端为锥筒状的内喷嘴5；外壳体内壁与高压水管外壁之间为低压水腔6，所述的内喷嘴5内壁上设有右螺旋状排布的内导流片7，所述的外壳体与细管段之间有锥筒状的过渡段，过渡段内壁上设有右螺旋状排布的外导流片8。

Claims (1)

1.旋流式空化喷头，包括外壳体，外壳体前端为细管段，细管段外端上安装有外喷嘴，其特征在于：所述的外壳体内设有高压水管，高压水管一端为高压进水口，另一端为锥筒状的内喷嘴；外壳体内壁与高压水管外壁之间为低压水腔，所述的内喷嘴内壁上设有右螺旋状排布的内导流片，所述的外壳体与细管段之间有锥筒状的过渡段，过渡段内壁上设有右螺旋状排布的外导流片。
