一种淀粉加工成型设备，包括滚筒、以及滚筒内部与电机相连的螺旋芯轴，滚筒上设有进料斗，滚筒末端连接壳体，壳体的纵向截面为梅花状，壳体内部设有表面光滑的空心轴，且空心轴与螺旋芯轴相连接，壳体的末端的连接有切割器，切割器的下方设有传送带，传送带上设有成型的产品，传送带位于放置室内，传动带的另一端连接真空包装机。本实用新型结构设计合理，构思巧妙新颖，能够使淀粉食品一次成型，实现了机械自动化，而且加工出来的成品香味和口味均十分可佳，由于产品的纵向截面为梅花状的空心结构可防止夹取过程中滑落，实用性强，易于大规模推广应用。

Description

淀粉加工成型设备
技术领域：
本实用新型涉及食品加工机械技术领域，尤其是指一种淀粉加工成型设备。
背景技术：
目前淀粉食品的加工设备较陈旧，而且低级落后的操作方法常切出来的条状食品长短不一，无法得到均匀的下游产品，下游工序也不方便针对长短不一的产品进行包装，即使实现包装也不够美观，这在生产工序上给下游工序带来很大程度的劳动负担，加大了生产工作人员的劳动强度，无法实现自动化生产,另外很多工序为分离进行，食品不能一次成型，工人的劳动强度大，生产效率低。
实用新型内容：
本实用新型专利的目的在于克服上述技术中存在的不足，提供一种淀粉加工成型设备。
    本实用新型的目的是以如下方式实现的：一种淀粉加工成型设备，包括滚筒、以及滚筒内部与电机相连的螺旋芯轴，滚筒上设有进料斗，滚筒末端连接壳体，壳体的纵向截面为梅花状，壳体内部设有表面光滑的空心轴，且空心轴与螺旋芯轴相连接，壳体的末端的连接有切割器，切割器的下方设有传送带，传送带上设有成型的产品，传送带位于放置室内，传动带的另一端连接真空包装机。
所述的产品为纵向截面为梅花状的空心结构。
所述的产品为螺旋长条状或直线长条状中的一种。
本实用新型的有益效果是：结构设计合理，构思巧妙新颖，能够使淀粉食品一次成型，实现了机械自动化，而且加工出来的成品香味和口味均十分可佳，由于产品的纵向截面为梅花状的空心结构可防止夹取过程中滑落，实用性强，易于大规模推广应用。
附图说明：

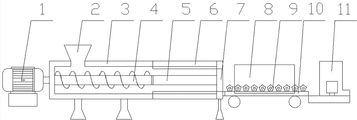

图1是本实用新型结构示意图。
图2为成型产品结构示意图。
具体实施方式：
    参照各图，一种淀粉加工成型设备，包括滚筒3、以及滚筒3内部与电机1相连的螺旋芯轴4，滚筒3上设有进料斗2，滚筒3末端连接壳体6，壳体6的纵向截面为梅花状，壳体6内部设有表面光滑的空心轴5，且空心轴5与螺旋芯轴4相连接，壳体6的末端的连接有切割器7，切割器7的下方设有传送带10，传送带10上设有成型的产品9，传送带10位于放置室8内，传动带的另一端连接真空包装机11。所述的产品9为纵向截面为梅花状的空心结构。所述的产品9为螺旋长条状或直线长条状中的一种。制备过程如下：将淀粉料通过进料斗2放入滚筒3内，并通过电机1带动螺旋芯轴4转动将淀粉料传送到壳体6内，并通过空心轴5将淀粉料挤压成型，再通过切割器7整齐切割成长条状，成型的产品9通过传送带10输送到放置室8并进行24小时醒面操作，最后进入真空包装机11，从而实现了机械自动化。本实用新型结构设计合理，构思巧妙新颖，能够使淀粉食品一次成型，实现了机械自动化，而且加工出来的成品香味和口味均十分可佳，由于产品9的纵向截面为梅花状的空心结构可防止夹取过程中滑落，实用性强，易于大规模推广应用。

Claims (3)

1. 一种淀粉加工成型设备，包括滚筒、以及滚筒内部与电机相连的螺旋芯轴，其特征在于：滚筒上设有进料斗，滚筒末端连接壳体，壳体的纵向截面为梅花状，壳体内部设有表面光滑的空心轴，且空心轴与螺旋芯轴相连接，壳体的末端的连接有切割器，切割器的下方设有传送带，传送带上设有成型的产品，传送带位于放置室内，传动带的另一端连接真空包装机。
2.根据权利要求l所述的淀粉加工成型设备，其特征在于：所述的产品为纵向截面为梅花状的空心结构。
3. 根据权利要求l所述的淀粉加工成型设备，其特征在于：所述的产品为螺旋长条状或直线长条状中的一种。
