Abstract

本实用新型涉及多功能剪切堆垛装置,包括斜切剪板机和剪板机,所述斜切剪板机与剪板机通过输送辊串联起来,斜切剪板机另一端设有输送辊I,输送辊I的另一端设有堆料机,输送辊I侧边设有自动下料装置。本实用新型结构简单,通过输送辊将剪板机与斜切剪板机串联起来,并增设堆料机和自动下料装置,使得本实用新型既能够剪切出矩形板又能够剪切出异形板,而且矩形板和异形板分开堆垛,从而提高了工作效率,提高了板材利用率,避免板材浪费。

Description

多功能剪切堆垛装置
技术领域
[0001] 本实用新型涉及多功能剪切堆垛装置。
背景技术
[0002] 剪板机主要应用于金属加工,其通过对不同厚度的金属板材施加剪切力,使板材根据所需尺寸进行分割加工。但是剪板机的功能比较单一,只能够剪切矩形板材,然后通过后续堆垛装置进行矩形板材堆垛,如果需要异形板时,需要将已加工好的矩形板材再次进行加工,从而导致工作效率比较低,材料利用率比较低,造成资源浪费。
实用新型内容
[0003] 针对上述缺陷,本实用新型的目的在于提供多功能剪切堆垛装置,在一条生产线上能够进行矩形板剪切进行堆垛,也能够进行异形板剪切进行堆垛,提高工作效率,提高板材利用率,避免板材浪费。
[0004] 为此本实用新型所采用的技术方案是:
[0005] 包括斜切剪板机和剪板机,所述斜切剪板机与剪板机通过输送辊串联起来,斜切剪板机另一端设有输送辊I,输送辊I的另一端设有堆料机,输送辊I侧边设有自动下料装置。
[0006] 所述自动下料装置包括吸盘、升降机构、横梁、两个直线导轨和两个伺服电机,所述两个直线导轨分别位于输送辊I前后两端上方,横梁两端安装在两个直线导轨上,两个伺服电机分别安装在两个直线导轨一端同步驱动横梁移动,升降机构安装在横梁上,吸盘安装在升降机构下端。
[0007] 本实用新型的优点是:
[0008] 本实用新型结构简单,通过输送辊将剪板机与斜切剪板机串联起来,并增设堆料机和自动下料装置,使得本实用新型既能够剪切出矩形板又能够剪切出异形板,而且矩形板和异形板分开堆垛,从而提高了工作效率,提高了板材利用率,避免板材浪费。
附图说明

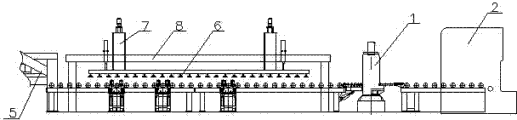

[0009] 图1、图2是本实用新型的结构示意图。
[0010] 图中I是斜切到板机、2是到板机、3是输送棍、4是输送棍1、5是堆料机、6是吸盘、7是升降机构、8是横梁、9是直线导轨、10是伺服电机。
具体实施方式
[0011 ] 多功能剪切堆垛装置,包括斜切剪板机I和剪板机2,所述斜切剪板机I与剪板机2通过输送辊3串联起来,斜切剪板机I另一端设有输送辊14,输送辊14的另一端设有堆料机5,输送辊14侧边设有自动下料装置。
[0012] 所述自动下料装置包括吸盘6、升降机构7、横梁8、两个直线导轨9和两个伺服电机10,所述两个直线导轨9分别位于输送辊14前后两端上方,横梁8两端安装在两个直线导轨9上,两个伺服电机10分别安装在两个直线导轨9 一端同步驱动横梁8移动,升降机构7安装在横梁8上,吸盘6安装在升降机构7下端。

Claims (2)

1.多功能剪切堆垛装置,包括斜切剪板机和剪板机,其特征在于,所述斜切剪板机与剪板机通过输送辊串联起来,斜切剪板机另一端设有输送辊I,输送辊I的另一端设有堆料机,输送辊I侧边设有自动下料装置。
2.根据权利要求1所述的多功能剪切堆垛装置,其特征在于,所述自动下料装置包括吸盘、升降机构、横梁、两个直线导轨和两个伺服电机,所述两个直线导轨分别位于输送辊I前后两端上方,横梁两端安装在两个直线导轨上,两个伺服电机分别安装在两个直线导轨一端同步驱动横梁移动,升降机构安装在横梁上,吸盘安装在升降机构下端。
