Abstract
本实用新型针对现有燃烧装置无法满足上述的装饰功能以及克服香体燃烧连续性差及香味传播的问题，提供一种磁悬浮燃烧加香装置，包括：悬浮体，所述悬浮体设有第一永磁铁和置于第一永磁铁以上的用于放置燃烧体的承载体；底座，所述底座设有电磁铁、第二永磁铁、电磁驱动电路和导线，所述电磁驱动电路用于驱动所述电磁铁，所述导线连接所述电磁铁和电磁驱动电路；所述悬浮体的第一永磁体与底座的电磁铁和第二永磁铁相互排斥。本实用新型有益改变传统燃烧体的摆放方式，通过磁悬浮技术以悬浮的方式摆放使其更符合现代装饰趋势，燃烧装置在悬浮旋转时能加速空气对流，使燃烧体充分燃烧并通过旋转气流促进香味有效传播。
Description
技术领域
本实用新型涉及燃烧装置技术，特别涉及磁悬浮燃烧加香装置。
背景技术
燃烧体，诸如蜡烛、烧香、香薰等，应用于生活多个邻域，公共场所、办公环境、居家摆放等，尤其在在宗教方面被广泛应用，由此其装饰性及实用性尤为重要。传统的燃烧装置直接放置在桌面上的，在结构上及形式上不符合装饰要求，装饰效果单一，尤其对于佛教用品来说使用不便，同时传统燃烧体燃烧所要条件高且连续燃烧性不高，香味的有效传播距离也不够远。
发明内容
本实用新型针对现有燃烧加香装置无法满足上述的装饰功能以及克服香体燃烧连续性差及香味传播的问题，提供一种磁悬浮燃烧加香装置，包括：
悬浮体，所述悬浮体设有第一永磁铁和置于第一永磁铁以上的用于放置燃烧体的承载体；
底座，所述底座设有电磁铁、第二永磁铁、电磁驱动电路和导线，所述电磁驱动电路用于驱动所述电磁铁，所述导线连接所述电磁铁和电磁驱动电路;
所述悬浮体的第一永磁体与底座的电磁铁和第二永磁铁相互排斥，其中悬浮体重量大于香薰重量。
电磁铁通过改变磁场方向和大小使悬浮体能稳定悬浮，其中控制电路根据磁敏感应器的反馈调节电流大小。
所述电磁驱动电路包括：
磁敏传感器，所述磁敏传感器感应所述第一永磁铁的靠近底座一端的磁性；
控制电路，所述控制电路通过导线与所述磁敏传感器连接，所述控制电路通过磁敏传感器感应的磁性，控制所述电磁驱动电路的电流方向，从而改变磁场方向；
电源，所述电源的一端连接控制电路，另一端接受直流电；
电源开关，所述电源开关与所述电源串联。
优选方案，所述承载体还包括可透气的盖体。
优选方案，所述第一永磁铁和承载体之间设有隔热体。
优选方案，所述底座还包括发声装置，用于播放使用者所需音频文件。
优选方案，在所述底座还包括定位指示灯13，所述定位指示灯与控制电路并联连接，当底座通电时定位指示灯亮起，当悬浮体放置在稳定位置时定位指示灯熄灭，优选采用LED灯。
指示灯与内部的电磁铁模块连接，在放置莲花悬浮体时根据电流变化发光或熄灭。
优选地，定位指示灯设置在底座上。
悬浮体的外型可以为多种方式：莲花型、葫芦型、宝瓶型、转经筒型、佛身型或香炉型。
优选的方案，底座为佛手型。
优选方案，所述佛手型底座包括：佛手体上部7、器件模块8、佛手体下部9和佛手底托10，所述器件模块包含电磁铁、第二永磁铁、电磁驱动电路、导线和定位指示灯。
优选方案，所述莲花型悬浮体在竖直方向上至上而下依次包括具有透气孔14的盖体1、燃烧盒3、花瓣体4、第一永磁铁5和莲花体6。
其中，花瓣体4即为所述隔热体，优选金属材质，起到一定隔热，散热作用。
盖体1与燃烧盒3通过外形配合而盖合或采用机械领域常用的螺纹连接、卡扣连接等。使用时，放置燃烧体于承载体中，再加盖盖体1。
本实用新型有益效果如下：
1、改变传统燃烧体的摆放方式，通过磁悬浮技术以悬浮的方式摆放使其更符合现代装饰趋势；
2、由于电磁铁的磁场方向不断变换，导致悬浮体旋转2.在放置悬浮体时用手拨动悬浮体使其转动，由于阻力极小能长时间旋转，燃烧装置在悬浮旋转时能加速空气对流，使燃烧体充分燃烧并通过旋转气流促进香味有效传播；
3、通过加入播放声音模块，播放适于具体环境的背景音乐，与燃烧装置共同营造氛围，大大增强燃烧体的实用性及装饰性；
4、当采用莲花和佛手的外形构造时，贴近宗教装饰特点，在此基础上结合播放宗教音乐，共同烘托富有韵味的环境氛围；
5、本实用新型作为家居用品也能带来极好的装饰性和使用体验。
附图说明
本发明附图8幅，
图1为本实用新型磁悬浮燃烧加香装置实施例1结构示意图；
图2为实施例1底座电路图。
图3为实施例1佛手底座俯视图；
图4为实施例1佛手底座侧面图；
图5为实施例1莲花型悬浮体俯视图；
图6为实施例1莲花型悬浮体侧面图；

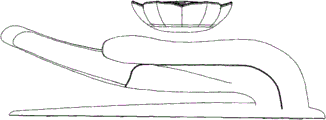

图7为实施例1水平悬浮时状态图；
图8为磁悬浮燃烧加香装置垂直悬浮时状态图。
图中盖体1、燃烧体2、燃烧盒3、花瓣体4、第一永磁铁5、莲花体6、佛手体上部7、器件模块8、佛手体下部9、佛手底托10、电源11、发声装置放置位置12、定位指示灯13、透气孔14、
具体实施方式
下述非限制性实施例可以使本领域的普通技术人员更全面地理解本发明，但不以任何方式限制本发明。
实施例1
磁悬浮燃烧加香装置，包括：悬浮体，所述悬浮体设有第一永磁铁和置于第一永磁铁以上的用于放置燃烧体的承载体；
底座，所述底座设有电磁铁、第二永磁铁、电磁驱动电路和导线，所述电磁驱动电路用于驱动所述电磁铁，所述导线连接所述电磁铁和电磁驱动电路；
所述悬浮体的第一永磁体与底座的电磁铁和第二永磁铁相互排斥，其中悬浮体重量大于香薰重量。
电磁铁通过改变磁场方向和大小使悬浮体能稳定悬浮，其中控制电路根据磁敏感应器的反馈调节电流大小。
所述电磁驱动电路包括：
磁敏传感器，所述磁敏传感器感应所述第一永磁铁的靠近底座一端的磁性；
控制电路，所述控制电路通过导线与所述磁敏传感器连接，所述控制电路通过磁敏传感器感应的磁性，控制所述电磁驱动电路的电流方向，从而改变磁场方向；
电源，所述电源的一端连接控制电路，另一端接受直流电；
电源开关，所述电源开关与所述电源串联。
优选方案，所述承载体还包括可透气的盖体。
优选方案，所述第一永磁铁和承载体之间设有隔热体。
优选方案，所述底座还包括发声装置，用于播放使用者所需音频文件。
优选方案，在所述底座还包括至少一个定位指示灯13，所述定位指示灯与控制电路并联连接，当底座通电时定位指示灯亮起，当悬浮体放置在稳定位置时定位指示灯熄灭，优选采用LED灯。
指示灯与内部的电磁铁模块连接，在放置莲花悬浮体时根据电流变化发光或熄灭。
优选地，定位指示灯设置在底座上。
悬浮体的外型可以为多种方式：莲花型、葫芦型、宝瓶型、转经筒型、佛身型或香炉型。
实施例2
磁悬浮燃烧加香装置，包括莲花型悬浮体和佛手型底座。
莲花型悬浮体在竖直方向上至上而下依次包括具有透气孔14的盖体1、燃烧盒3、花瓣体4、第一永磁铁5和莲花体6。花瓣体4即为隔热体，优选金属材质，起到一定隔热，散热作用。盖体1与燃烧盒3通过外形配合而盖合或采用机械领域常用的螺纹连接、卡扣连接等。使用时，放置燃烧体于承载体中，再加盖盖体1。
佛手型底座包括：佛手体上部7、器件模块8、佛手体下部9和佛手底托10，所述器件模块包含电磁铁、第二永磁铁、电磁驱动电路、导线和LED灯。器件模块与佛手体下部通过螺钉连接，佛手体下部与佛手体上部通过卡接结构连接后与佛手底托通过螺钉连接。
电磁驱动电路用于驱动所述电磁铁，所述导线连接所述电磁铁和电磁驱动电路；悬浮体的第一永磁体与底座的电磁铁和第二永磁铁相互排斥，其中悬浮体重量大于香薰重量。电磁铁通过改变磁场方向和大小使悬浮体能稳定悬浮，其中控制电路根据磁敏感应器的反馈调节电流大小。
电磁驱动电路包括：
磁敏传感器，所述磁敏传感器感应所述第一永磁铁的靠近底座一端的磁性；
控制电路，所述控制电路通过导线与所述磁敏传感器连接，所述控制电路通过磁敏传感器感应的磁性，控制所述电磁驱动电路的电流方向，从而改变磁场方向；
电源，所述电源的一端连接控制电路，另一端接受直流电；
电源开关，所述电源开关与所述电源串联。
LED灯与控制电路并联连接，当底座通电时定位指示灯亮起，当悬浮体放置在稳定位置时定位指示灯熄灭。
当佛手底座通电时，佛手底座内部4颗led灯点亮4颗灯全亮，当莲花悬浮体被放置在稳定的位置时4颗灯全灭，此4颗灯定位灯埋藏在佛手体上部7内，通过安装部分壁厚打薄方式透光，没亮时看不到灯，对外观没有影响。4颗灯与内部的电磁铁模块连接，在放置莲花悬浮体时根据电流变化发光或熄灭。
为实现发声目的，本实用新型提供一种发声装置包括佛手底座内的发声单元，mp3模块。mp3模块为独立操作，放置在底座中，模块中包含解码器，扬声器，储存卡，功能按键(开关、上一首、下一首、音量调节)。
将莲花悬浮体放置在佛手底托上时，led通过点亮与熄灭方式引导用户找到平衡位置。当悬浮莲花体放置到平衡位置时1ed熄灭，用户松手后，悬浮莲花体达到平衡悬浮状态，如图7所示。
本实用新型磁悬浮燃烧加香装置还可以实现垂直悬浮，当悬浮体垂直悬浮时，电磁铁功率增强，形成一稳定垂直于水平面的磁场，使得悬浮体能克服重力悬浮，如图8所示。
在莲花悬浮体内有燃香盒如图10所示1为燃香盒的盖子，2为香，3为燃烧底托，盖子1和燃烧底托3为螺纹连接；部件4、6为悬浮莲花体的外壳；燃烧盒放置在部件4上，部件4为金属材质，起到一定隔热，散热作用。部件5为永磁铁与佛手内磁悬浮底座8相互作用，使莲花悬浮体悬浮；部件7、9为佛手外壳；部件为底座，内部含有发声系统(mic，mp3模块)；部件11为电源器件。
