Abstract

本实用新型涉及一种布线支撑装置，尤其涉及一种梯级式电缆桥架，具有两侧板和位于两侧板之间的多个横梁；横梁与两侧板固定连接；两侧板两端均设有多个连接孔，连接孔呈键槽型。本实用新型连接孔平行设置多个，且形状设计为键槽型，可根据实际情况选择合适位置的连接孔进行连接，使安装更方便，能够大幅度提高安装效率。

Description

一种梯级式电缆桥架
技术领域
本实用新型涉及一种布线支撑装置，尤其涉及一种梯级式电缆桥架。
背景技术
电缆桥架主要用于供电配套电力输送及有线电信转送等综合布线，敷设电缆的支撑构件。这种支撑构件在电力供应部门，工矿企业、酒店、综合办公设施的集中供配电的电力输送系统及有线电信等应用最广泛。电缆桥架安装时需要将多个桥架通过侧板连接在一起，因此桥架侧板两端会设有连接孔，而现有桥架连接孔大多只有一个，且形状多为与连接螺栓匹配的圆形，不能根据实际情况进行调节，增加了装配的难度，不利于装配效率的提高。
实用新型内容
本实用新型的目的是克服现有技术存在的缺陷，提供一种安装方便、重量轻、成本低的梯级式电缆桥架。
实现本实用新型目的的技术方案是：一种梯级式电缆桥架，具有两侧板和位于两侧板之间的多个横梁；所述横梁与两侧板固定连接；所述两侧板两端均设有多个连接孔，所述连接孔呈键槽型。
上述技术方案，所述侧板呈“U”型，包括侧板本体和与侧板本体一体成型的上翻边和下翻边，所述横梁与下翻边上部焊接连接。
上述技术方案，所述侧板两端的连接孔有2～4个。
上述技术方案，所述侧板两端的连接孔有3个。
上述技术方案，所述侧板高度为60～200mm，所述两侧板之间的距离为200～1000mm，侧板长度为2000mm。
上述技术方案，所述横梁为中空结构。
上述技术方案，所述两横梁之间的距离为250～350mm。
上述技术方案，所述两横梁之间的距离为300mm。
采用上述技术方案后，本实用新型具有以下积极的效果：
（1）本实用新型连接孔平行设置多个，且形状设计为键槽型，可根据实际情况选择合适位置的连接孔进行连接，使安装更方便，能够大幅度提高安装效率；
（2）本实用新型横梁采用中空结构可大大降低桥架的重量，即节约材料又可避免重量过大导致的桥架弯曲变形，从而提高桥架的使用寿命；
（3）本实用新型横梁之间距离设计为250～350mm之间，优选300mm，即可满足桥架具有良好的散热和透气性能，又能承受较大的重量，适用范围广；
（4）本实用新型结构简单，造型别致，成本低，强度高，可适用于直径较大的电缆敷设，特别适用于高、低压动力电缆的敷设。
附图说明
为了使本实用新型的内容更容易被清楚地理解，下面根据具体实施例并结合附图，对本实用新型作进一步详细的说明，其中

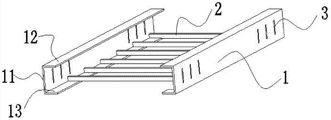

图1为本实用新型立体图；
图中1、侧板；11、侧板本体；12、上翻边；13、下翻边；2、横梁；3、连接孔。
具体实施方式
（实施例1）
见图1，本实用新型具有两侧板1和位于两侧板1之间的多个横梁2；横梁2与两侧板1固定连接；其特征在于：两侧板2两端均设有3个连接孔3，连接孔3呈键槽型。侧板1呈“U”型，包括侧板本体11和与侧板本体11一体成型的上翻边12和下翻边13，横梁2与下翻边12上部焊接连接。
优选地，侧板1高度为60～200mm，两侧板1之间的距离为200～1000mm，侧板1长度为2000mm。
优选地，本实用新型横梁2为中空结构，两横梁2之间的距离为250～350mm，优选300mm。
以上所述的具体实施例，对本实用新型的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。

Claims (8)

1.一种梯级式电缆桥架，具有两侧板（1）和位于两侧板（1）之间的多个横梁（2）；所述横梁（2）与两侧板（1）固定连接；其特征在于：所述两侧板（2）两端均设有多个连接孔（3），所述连接孔（3）呈键槽型。
2.根据权利要求1所述的梯级式电缆桥架，其特征在于：所述侧板（1）呈“U”型，包括侧板本体（11）和与侧板本体（11）一体成型的上翻边（12）和下翻边（13），所述横梁（2）与下翻边（13）上部焊接连接。
3.根据权利要求1所述的梯级式电缆桥架，其特征在于：所述侧板（1）两端的连接孔（3）有2～4个。
4.根据权利要求3所述的梯级式电缆桥架，其特征在于：所述侧板（1）两端的连接孔（3）有3个。
5.根据权利要求1所述的梯级式电缆桥架，其特征在于：所述侧板（1）高度为60～200mm，所述两侧板（1）之间的距离为200～1000mm，侧板（1）长度为2000mm。
6.根据权利要求1～5任一项权利要求所述的梯级式电缆桥架，其特征在于：所述横梁（2）为中空结构。
7.根据权利要求1～5任一项权利要求所述的梯级式电缆桥架，其特征在于：所述两横梁（2）之间的距离为250～350mm。
8.根据权利要求7所述的梯级式电缆桥架，其特征在于：所述两横梁（2）之间的距离为300mm。
