Abstract
一套用于蜡糊提纯精制糠蜡的设备，包括压榨机、萃取罐，所述压榨机、萃取罐通过全自动输送管道连接；在萃取罐上设有溶剂加入管，萃取罐一侧上方通过含溶剂糠油输出管连接第一脱溶机，萃取罐一侧下方通过含溶剂蜡输出管连接第二脱溶机；所述第一脱溶机另一侧通过输送管连接有第一溶剂回收罐，第二脱溶机另一侧通过输送管连接有漂白水洗池、第二溶剂回收罐，其中漂白水洗池另一侧通过输送管道依次连接有真空脱水设备、成型设备。本实用新型自动化程度高，工作效率有了大大的提升；而且提纯效果好，最终制得的糠蜡品质好。
Description
技术领域
本实用新型涉及米糠油精炼技术设备领域，具体讲的是一套用于蜡糊提纯精制糠蜡的设备。
背景技术
米糠蜡糊是毛糠油脱蜡过程中所得的副产品，其产量约占毛糠油的10%，蜡糊含油量高，限制了其用途，市场价不足2000元/t，而将蜡糊提纯后所得的精米糠蜡市场价高达2万元/t,可见蜡糊提纯及利亚是一项市场前景极为广阔的开发项目。因此急需设及一套自动化程度高的用于蜡糊提纯精制糠蜡的设备以满足市场需求。
实用新型内容
针对上述现有技术存在的不足，本实用新型的目的是提供一套自动化程度高、提纯效果好的用于蜡糊提纯精制糠蜡的设备。
一套用于蜡糊提纯精制糠蜡的设备，包括压榨机、萃取罐，所述压榨机、萃取罐通过全自动输送管道连接；在萃取罐上设有溶剂加入管，萃取罐一侧上方通过含溶剂糠油输出管连接第一脱溶机，萃取罐一侧下方通过含溶剂蜡输出管连接第二脱溶机；所述第一脱溶机另一侧通过输送管连接有第一溶剂回收罐，第二脱溶机另一侧通过输送管连接有漂白水洗池、第二溶剂回收罐，其中漂白水洗池另一侧通过输送管道依次连接有真空脱水设备、成型设备。
本实用新型的优点是：本实用新型自动化程度高，工作效率有了大大的提升；而且提纯效果好，最终制得的糠蜡品质好。
附图说明

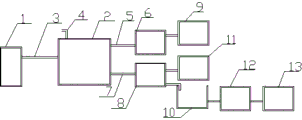

图1为本实用新型结构示意图。
具体实施方式
现结合附图，对本实用新型进一步描述。
如图1所示，一套用于蜡糊提纯精制糠蜡的设备，包括压榨机1、萃取罐2，所述压榨机1、萃取罐2通过全自动输送管道3连接；在萃取罐2上设有溶剂加入管4，萃取罐2一侧上方通过含溶剂糠油输出管5连接第一脱溶机6，萃取罐2一侧下方通过含溶剂蜡输出管7连接第二脱溶机8；所述第一脱溶机6另一侧连接有第一溶剂回收罐9，第二脱溶机8另一侧连接有漂白水洗池10、第二溶剂回收罐11，其中漂白水洗池10另一侧依次连接有真空脱水设备12、成型设备13。
Claims (1)
1.一套用于蜡糊提纯精制糠蜡的设备，包括压榨机（1）、萃取罐（2），所述压榨机（1）、萃取罐（2）通过全自动输送管道（3）连接；在萃取罐（2）上设有溶剂加入管（4），萃取罐（2）一侧上方通过含溶剂糠油输出管（5）连接第一脱溶机（6），萃取罐（2）一侧下方通过含溶剂蜡输出管（7）连接第二脱溶机（8）；所述第一脱溶机（6）另一侧通过输送管连接有第一溶剂回收罐（9），第二脱溶机（8）另一侧通过输送管连接有漂白水洗池（10）、第二溶剂回收罐（11），其中漂白水洗池（10）另一侧通过输送管道依次连接有真空脱水设备（12）、成型设备（13）。
