Abstract
本实用新型涉及一种双钩折叠衣架，包括一对挂钩，两个对称架框和在架框上均匀布置的衣夹，其特征在于在对称架框中间增设一条横杆，所述的横杆在两边的向上的方向设置有两个安装孔，两侧边对称设置两个与架框配合连接的支脚；所述的两个对称架框的单边一侧设置与横杆配合连接的支脚，与横杆实现铰链连接；所述的一对挂钩的下部有杆凸卡，该挂钩通过杆凸卡安装在横杆的两个安装孔内。本双钩折叠衣架具有便于折叠收放、使用展开面积大、节约成本、方便使用的优点。
Description
技术领域
本实用新型涉及一种衣架，特别是涉及一种双钩折叠衣架。
背景技术
现有的衣架，如能够悬挂多件衣物的衣架包括能够挂于杆上的挂钩，一个连接在挂钩上，悬在空中具有一定平面的框架，在该框架上设有许多夹子，便于夹持衣物。这种衣架由塑料制成，其展开大小由框架决定，框架越大，能够悬挂较多的衣物，但较大的框架会增加制造、运输的成本，且日常使用、存放时因体积大占用较大空间。
发明内容
本实用新型的发明目的是要提供一种能够展开，又能够合起，结构简单，便于制作的双钩折叠衣架。
本实用新型的双钩折叠衣架，包括一对挂钩，两个对称架框和在架框上均匀布置的衣夹，其特征在于在对称架框中间增设一条横杆，所述的横杆在两边的向上的方向设置有两个安装孔，两侧边对称设置两个与架框配合连接的支脚；所述的两个对称架框的单边一侧设置与横杆配合连接的支脚，与横杆实现铰链连接；所述的一对挂钩的下部有杆凸卡，该挂钩通过杆凸卡安装在横杆的两个安装孔内。
为防止衣架被大风吹落，所述的挂钩有防风自锁机构。
为方便悬挂衣服，所述的衣夹通过链条连接在架框下方。
该双钩折叠衣架的结构是通过一条横杆与两个对称架框之间铰链连接，横杆连接两个对称架框后，使两个架框可以组成一个大的平面衣架，可悬挂更多的衣物，也可以在有需要时把两组支架合在一起，不占用空间。另外，由于只需制造一种架框，通过横杆连接可以得到两个架框的平面，减少制造成本和运输的空间，具有便于折叠收放、使用展开面积大、节约成本、方便使用的优点。
附图说明
图1为本实用新型双钩折叠衣架的立体图；

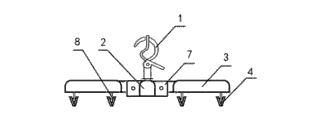

图2为本实用新型双钩折叠衣架的主视图；
图3为本实用新型双钩折叠衣架的俯视图；
图4为本实用新型双钩折叠衣架的右视图；
图5为为本实用新型双钩折叠衣架横杆与挂钩连接处的局部放大图。
具体实施方式
以下结合附图对本实用新型双钩折叠衣架的结构进行说明：
如图所示，本实用新型双钩折叠衣架，包括一对挂钩1、两个对称架框3、在架框上均匀布置的衣夹4，一条横杆2，所述一条横杆设置在中间，其两边各有一个对称的架框3，架框3均与横杆2铰接。当两个架框打开时，通过横杆的连接使两个架框2保持形成一个大平面架，架框3上均匀布置的衣夹4一般是通过链条8连接在架框 3下方，这样方便悬挂更多衣物，使衣物有较大的悬挂空间。
所述的横杆2与架框3之间通过设置在两边的支脚7与落入支脚7的支脚6实现铰接。所述的支脚6在每个架框3上有两个，置于架框3的一边。在横杆2的两边对应设置有四个支脚7，供架框3实现铰接，以便架框3可以分别朝上至横杆2的挂钩1方向旋转折叠。
挂钩1与一个带有回位弹簧的防风自锁夹9组成防风自锁挂钩，拨动防风自锁夹9可方便地张开挂钩，松手后防风自锁夹9自动回位，防止衣架被大风吹落。挂钩1上还有绳槽，可以方便选择悬挂在圆杆或绳上。所述的挂钩1底部的杆凸卡11连接在横杆的挂钩安装孔10内，防止挂钩1从安装孔10中脱出，挂钩1可以自由转动。另外，横杆2上安装有一对挂钩1，一对挂钩1可一起悬挂圆杆或绳上，增强衣架的平衡，方便悬挂大小衣物。
Claims (3)
1.一种双钩折叠衣架，包括一对挂钩（1），两个对称架框（3）和在架框（3）上均匀布置的衣夹，其特征在于在对称架框中间增设一条横杆（2），所述的横杆（2）在两边的向上的方向设置有两个安装孔（10），两侧边对称设置两个与架框（3）配合连接的支脚（7）；所述的两个对称架框（3）的单边一侧设置与横杆（2）配合连接的支脚（6），与横杆（2）实现铰链连接；所述的一对挂钩（1）的下部有杆凸卡（11），该挂钩（1）通过杆凸卡安装在横杆（2）的两个安装孔（10）内。
2.根据权利要求1所述的双钩折叠衣架，其特征在于所述的挂钩（1）有防风自锁机构（9）。
3.根据权利要求1或2所述的双钩折叠衣架，其特征在于所述的衣夹（4）通过链条（8）连接在架框 (3)下方。
