Abstract
本实用新型公开了一种便于更换电源的灯管结构，包括由透明塑料制成的扩散罩与U型铝基座连接成至少一端开口的圆筒形灯管，光源PWA组件置于所述灯管内部并固定在所述U型铝基座上，所述灯管开口处的U型铝基座侧端面上用螺钉固定有塑胶灯套上盖，所述塑胶灯套上盖与内部设置有电源PWA组件的塑胶灯套下盖插接形成的圆柱形塑胶灯套。本实用新型发明的便于更换电源的灯管结构，使用模块化设计，便于快速更换灯管的电源模块，同时电源设置在灯管两端，避免了光源和电源的互相干扰，出光更加均匀。
Description
技术领域
本实用新型涉及LED照明领域中的内置灯管，具体是一种便于更换电源的灯管结构。
背景技术
LED 光源属于一种典型绿色环保照明光源，具有高节能、寿命长等优点。目前LED 光源已经越来越多的被人们利用到生产、生活中。现有市场上的 LED 灯管设计思路是将电源模块与 LED 灯一起内置于狭长的管体中。此类设计的LED 灯管不但组装不变，同时在使用中存在严重问题，一般来说， LED 灯的使用寿命在 5 万小时以上，但是电源模块的使用寿命一般为 3 千至 5 千小时左右，因此，决定 LED 灯管真正使用寿命的是电源模块的使用寿命。目前市面上这些通过传统方式设计的灯管，由于电源模块不可拆卸或更换不易，导致当电源模块损坏时则整个灯管随之报废，从而使得 LED 灯的长寿命特性得不到体现，浪费了大部分的可再用资源，增加了使用成本 ；另外，通过传统方式设计的LED灯电源模块放置在光源的后面，该技术不但存在散热效果不好的缺点，还造成光源与电源之间相互之间影响。
发明内容
本实用新型主要为解决现有LED灯管的电源模块无法快速更换和组装导致灯管寿命不长的难题，提供了一种便于更换电源的灯管结构。
本实用新型采用的技术方案是：一种便于更换电源的灯管结构， 包括由扩散罩与U型铝基座连接成至少一端开口的圆筒形灯管，光源PWA组件置于所述灯管内部并固定在所述U型铝基座上，所述灯管开口处的U型铝基座侧端面上用螺钉固定有塑胶灯套上盖，所述塑胶灯套上盖与内部设置有电源PWA组件的塑胶灯套下盖插接形成的圆柱形塑胶灯套。
在本实用新型发明的一种便于更换电源的灯管结构中，所述U型铝基座上设有两个用于固定所述塑胶灯套上盖用的螺丝孔位，所述塑胶灯套上对应设有两个固定通孔，使用螺钉通过两个固定通孔拧紧在螺丝空位上固定塑胶灯套上盖。
在本实用新型发明的一种便于更换电源的灯管结构中，所述塑胶灯套上设有供连接光源PWA组件和电源PWA组件的电源输入端子通过的通槽，所述通槽为矩形；所述塑胶灯套上盖内壁设有多条轴向加强筋。
在本实用新型发明的一种便于更换电源的灯管结构中，所述塑胶灯套的个数为1-2个。
在本实用新型发明的一种便于更换电源的灯管结构中，所述塑胶灯套上盖与和所述塑胶灯套下盖为可拆分结构，所述塑胶灯套上盖上设有与灯管平行的纵向卡勾，所述塑胶灯套下盖上设有与灯管平行的纵向卡槽。
本实用新型发明的便于更换电源的灯管结构，使用模块化设计，便于快速更换灯管的电源模块，同时电源设置在灯管两端，避免了光源和电源的互相干扰，出光更加均匀。
附图说明
图1是本实用新型的装配前示意图。

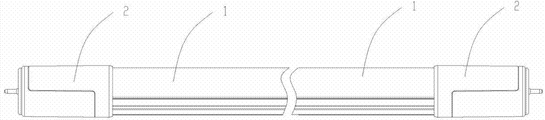

图2是图1装配图。
图3是 U型铝基座截面图。
图4是灯管结构示意图。
图5是灯管和塑料灯套上盖装配示意图。
图6是图5中结构再加上带电源PWA组件的塑料灯套下盖盖装配前示意图。
图7是图5中结构再加上带电源PWA组件的塑料灯套下盖盖装配后示意图。
图8是塑料灯套下盖域电源PWM组件的示意图。
图中：1、灯管，11、扩散罩，12、U型铝基座，13、光源PWA组件，2、塑胶灯套，21、塑胶灯套上盖，22、塑胶灯套下盖，23、电源PWA组件。
具体实施方式
下面通过实施例，并结合附图，对本实用新型的技术方案作进一步具体的说明。
实施例1：
如图1和图2所示，本实用新型发明的一种便于更换电源的灯管结构中，包括灯管1，扩散罩11， U型铝基座12，光源PWA组件13，塑胶灯套2，塑胶灯套上盖21，塑胶灯套下盖22，电源PWA组件23，其中，模块化设计的塑料灯套2套在至少一端开口的圆筒形灯管1的开口处形成灯管整体结构；
如图1至8所示，所述灯管1由扩散罩11与U型铝基座12连接成，光源PWA组件13置于所述灯管1内部并固定在所述U型铝基座12上，所述灯管1开口处的U型铝基座12侧端面上用螺钉固定有塑胶灯套上盖21，所述塑胶灯套上盖21与内部设置有电源PWA组件23的塑胶灯套下盖22插接形成的圆柱形塑胶灯套2。
如图2所示，在本实用新型发明的一种便于更换电源的灯管结构中，所述U型铝基座上设有两个用于固定所述塑胶灯套上盖用的螺丝孔位，所述塑胶灯套上对应设有两个固定通孔，使用螺钉通过两个固定通孔拧紧在螺丝空位上固定塑胶灯套上盖。 所述塑胶灯套上设有供连接光源PWA组件和电源PWA组件的电源输入端子通过的通槽，所述通槽为矩形；所述塑胶灯套上盖内壁设有多条轴向加强筋。 在本实用新型发明的一种便于更换电源的灯管结构中，所述灯管1的个数可以为一个或两个，对应塑胶灯套的个数为1或2个。
实施例2
如图3-8所示，在本实用新型发明的一种便于更换电源的灯管结构中，所述塑胶灯套上盖21与和所述塑胶灯套下盖22为可拆分结构，所述塑胶灯套上盖21上设有与灯管平1行的纵向卡勾，所述塑胶灯套下盖22上设有与灯管1平行的纵向卡槽，卡勾和卡槽配合将塑料灯管上盖和下盖组合成一个完整塑料灯套2，当电源PWA组件23经过长时间损坏后，将模块化设计，集成有电源PWA组件的塑料灯套下盖取下，换上新的备用塑料灯套下盖22，即可重新使用，整个电源的刚换过程简单，拆卸组装方便；解决了电源寿命不长且不易更换的缺点，延长了LED灯管的使用寿命，节约了资源和金钱。
应当指出，以上实施例仅是本实用新型较有代表性的例子。显然，本实用新型不限于上述实施例，还可以有许多变形。凡是依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均应认为属于本实用新型的保护范围。
Claims (5)
1.一种便于更换电源的灯管结构， 其特征在于，包括：由扩散罩与U型铝基座连接成至少一端开口的圆筒形灯管，光源PWA组件置于所述灯管内部并固定在所述U型铝基座上；所述灯管开口处的U型铝基座侧端面上用螺钉固定有塑胶灯套上盖，所述塑胶灯套上盖与内部设置有电源PWA组件的塑胶灯套下盖插接形成的圆柱形塑胶灯套。
2.根据权利要求1所述的一种便于更换电源的灯管结构，其特征在于，所述U型铝基座上设有两个用于固定所述塑胶灯套上盖用的螺丝孔位，所述塑胶灯套上对应设有两个固定通孔。
3.根据权利要求1所述的一种便于更换电源的灯管结构，其特征在于，所述塑胶灯套上盖上设有供连接光源PWA组件和供电源PWA组件的电源输入端子通过的通槽。
4.根据权利要求1所述的一种便于更换电源的灯管结构，其特征在于，所述塑胶灯套上盖与和所述塑胶灯套下盖为可拆分结构，所述塑胶灯套上盖上设有与灯管平行的卡勾，所述塑胶灯套下盖上设有与灯管平行的卡槽，所述塑胶灯套上盖内壁设有多条纵向加强筋。
5.根据权利要求1所述的一种便于更换电源的灯管结构，其特征在于所述塑胶灯套的个数为1-2个。
