本实用新型公开了一种玻璃清洗机的进料清洗装置，包括机体，所述机体上设置进料架，所述送料架上设置若干个送料滚轮。所述进料架上还设置进料清洗装置，所述进料清洗装置包括水箱、水泵和防护罩，所述水箱固定在所述送料架的底部，所述防护罩位于传送滚轮的上方且两端分别固定在所述送料架上，所述防护罩内依次设置第一水管和第二水管，所述第一水管和第二水管的底部均设置若干个出水口且其中一端均通过流量调节阀与每个进水管连接，每个所述进水管的另一端与所述水泵连接。本实用新型的有益效果是：结构简单、设计合理，能够更加有效、彻底的将玻璃表面的杂质灰尘清洗掉，提高工作效率。
Description
技术领域
本实用新型涉及一种玻璃清洗机的进料清洗装置。
背景技术
目前，制作中空玻璃、夹胶玻璃、钢化玻璃等玻璃装饰工艺时要对原材料的玻璃板进行清洗，通过玻璃清洗机将玻璃表面的杂质等去除掉，保证加工质量，但是现有的清洗机对玻璃进行清洗时发现玻璃表面清洗的不是特别彻底，如果再次送入清洗机中进行清洗的话不仅影响工作效率而且增加企业的生产成本并增加工作人员的劳动强度。
实用新型内容
本实用新型提供一种玻璃清洗机的进料清洗装置，结构简单、设计合理，能够更加有效、彻底的将玻璃表面的杂质灰尘清洗掉，提高工作效率、减轻企业生产成本。
本实用新型采用了如下技术方案：一种玻璃清洗机的进料清洗装置，包括机体，所述机体上设置进料架，所述送料架上设置若干个送料滚轮。
所述进料架上还设置进料清洗装置，所述进料清洗装置包括水箱、水泵和防护罩，所述水箱固定在所述送料架的底部，所述防护罩位于传送滚轮的上方且两端分别固定在所述送料架上，所述防护罩内依次设置第一水管和第二水管，所述第一水管和第二水管的底部均设置若干个出水口且其中一端均通过流量调节阀与每个进水管连接，每个所述进水管的另一端与所述水泵连接。
作为本实用新型的进一步改进在于：所述第一水管和第二水管呈高低设置，所述水箱由透明玻璃构成且底部设置滚轮。
作为本实用新型的进一步改进在于：所述防护罩的顶部设置顶盖，更好的提供防护作用。
本实用新型通过设置进料清洗装置对玻璃的表面进行初清洗后再送入清洗机内进行清洗，水泵将水箱内的水通过进水管将水送入第一水管和第二水管，玻璃送入清洗机的时候依次经过第一水管和第二水管的出水口喷出的水进行清洗，设置流量调节阀可以调节水流的大小实现清洗的力度，清洗后的水直接掉入水箱内回收利用，同时将水箱由透明玻璃构成这样可以方便观察水箱内的情况，同时设置滚轮这样方便移动水箱。
本实用新型的有益效果是：结构简单、设计合理，能够更加有效、彻底的将玻璃表面的杂质灰尘清洗掉，提高工作效率、减轻企业生产成本。
附图说明

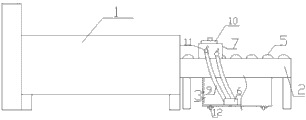

图1 是本实用新型的结构示意图；
图2是本实用新型的俯视图。
其中：1-机体，2-进料架，3-水箱，4-第一水管，5-送料滚轮，6-水泵，7-防护罩、8-第二水管、9-进水管、10-顶盖、11-流量调节阀、12-滚轮。
具体实施方式
下面结合附图对本实用新型作进一步的详细描述：
如图1、2所示：本实施例的一种玻璃清洗机的进料清洗装置，包括机体1，所述机体1上设置进料架2，所述送料架2上设置若干个送料滚轮5，所述进料架2上还设置进料清洗装置，所述进料清洗装置包括水箱3、水泵6和防护罩7，其中所述防护罩7的顶部设置顶盖10。
所述水箱3固定在所述送料架2的底部，所述防护罩7位于传送滚轮5的上方且两端分别固定在所述送料架2上，所述防护罩7内依次设置第一水管4和第二水管8，所述第一水管4和第二水管8的底部均设置若干个出水口且其中一端均通过流量调节阀11与每个进水管9连接，每个所述进水管9的另一端与所述水泵6连接。
所述第一水管4和第二水管8呈高低设置，所述水箱3由透明玻璃构成且底部设置滚轮12。
本实施例工作时：水泵6将水箱3内的水通过进水管9将水送入第一水管4和第二水管8，玻璃送入清洗机的时候依次经过第一水管4和第二水管8的出水口喷出的水进行清洗，设置流量调节阀11可以调节水流的大小实现清洗的力度，清洗后的水直接掉入水箱3内回收利用，同时将水箱3由透明玻璃构成这样可以方便观察水箱3内的情况，同时设置滚轮12这样方便移动水箱3。
本实施例的有益效果是：结构简单、设计合理，能够更加有效、彻底的将玻璃表面的杂质灰尘清洗掉，提高工作效率、减轻企业生产成本。
Claims (3)
1.一种玻璃清洗机的进料清洗装置，包括机体（1），所述机体（1）上设置进料架（2），所述送料架（2）上设置若干个送料滚轮（5），其特征在于：所述进料架（2）上还设置进料清洗装置，所述进料清洗装置包括水箱（3）、水泵（6）和防护罩（7），所述水箱（3）固定在所述送料架（2）的底部，所述防护罩（7）位于传送滚轮（5）的上方且两端分别固定在所述送料架（2）上，所述防护罩（7）内依次设置第一水管（4）和第二水管（8），所述第一水管（4）和第二水管（8）的底部均设置若干个出水口且其中一端均通过流量调节阀（11）与每个进水管（9）连接，每个所述进水管（9）的另一端与所述水泵（6）连接。
2.根据权利要求1所述的一种玻璃清洗机的进料清洗装置，其特征在于：所述第一水管（4）和第二水管（8）呈高低设置，所述水箱（3）由透明玻璃构成且底部设置滚轮（12）。
3.根据权利要求1所述的一种玻璃清洗机的进料清洗装置，其特征在于：所述防护罩（7）的顶部设置顶盖（10）。
