CN203332936U - 一种家电生产线移载装置 - Google Patents
一种家电生产线移载装置 Download PDFInfo
- Publication number
- CN203332936U CN203332936U CN201320305600XU CN201320305600U CN203332936U CN 203332936 U CN203332936 U CN 203332936U CN 201320305600X U CN201320305600X U CN 201320305600XU CN 201320305600 U CN201320305600 U CN 201320305600U CN 203332936 U CN203332936 U CN 203332936U
- Authority
- CN
- China
- Prior art keywords
- motor
- production line
- synchronous wheel
- longitudinal
- transfer device
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Expired - Fee Related
Links
- 238000004519 manufacturing process Methods 0.000 title claims abstract description 35
- 230000005540 biological transmission Effects 0.000 claims abstract description 19
- 230000001360 synchronised effect Effects 0.000 claims description 39
- 238000009434 installation Methods 0.000 abstract 2
- 210000001503 joint Anatomy 0.000 abstract 1
- 238000003032 molecular docking Methods 0.000 description 5
- 238000000034 method Methods 0.000 description 1
Images
Landscapes
- Manufacture Of Motors, Generators (AREA)
Abstract
本实用新型的一种家电生产线移载装置，包括支架，及安装设置在支架左侧中部的传动同步轮，及安装设置在支架右侧中部的张紧机构，及设置在张紧机构上的同步轮，及设置在传动同步轮右侧的坦克链，及设置在坦克链上的PVC防滑皮带，及设置在坦克链右侧的马达固定座，及设置在马达固定座上的纵向马达，及设置在纵向马达上的马达同步轮，及设置在马达同步轮上方的张紧同步轮。本实用新型的一种家电生产线移载装置，实现了生产线体之间的长距离对接，且工件能纵向、横向移动，可大大提高企业生产的工作效率，使用更加方便、更加快捷。
Description
技术领域
本实用新型涉及一种家电生产线移载装置。
背景技术
传统的家电生产线移载，一般都是通过气缸和齿轮啮合的模式，以实现生产线体之间的距离对接，但此装置模式的不足是生产线体之间的距离对接短，且工件不能纵向、横向移动，严重降低了企业生产的工作效率，使用不方便，不快捷，因此，针对现有技术的不足，通过改良传统的家电生产线移载装置，研发一种能实现生产线体之间的长距离对接，且工件能纵向、横向移动，可大大提高企业生产的工作效率，使用方便、快捷的一种家电生产线移载装置成为家电产品行业生产和发展迫切待解决的问题。
发明内容
本实用新型要解决的技术问题是提供一种能实现生产线体之间的长距离对接，且工件能纵向、横向移动，可大大提高企业生产的工作效率，使用方便、快捷的一种家电生产线移载装置。本实用新型是通过以下技术方案来实现的：
一种家电生产线移载装置，包括支架，及安装设置在支架左侧中部的传动同步轮，及安装设置在支架右侧中部的张紧机构，及设置在张紧机构上的同步轮，及设置在传动同步轮右侧的坦克链，及设置在坦克链上的PVC防滑皮带，及设置在坦克链右侧的马达固定座，及设置在马达固定座上的纵向马达，及设置在纵向马达上的马达同步轮，及设置在马达同步轮上方的张紧同步轮。
进一步地，所述坦克链的上方设置有移载机，所述移载机内设置有五星轮，所述移载机下设置有纵向固定架。
进一步地，所述移载机与纵向固定架之间的连接设置有纵向滑动机构。
进一步地，所述五星轮设置有五个以上，并排式均匀分布在移载机内，所述五星轮的中心设置有轴穿过。
进一步地，所述纵向滑动机构右上角设置有横向马达。
本实用新型的一种家电生产线移载装置，由于设置有支架、传动同步轮、张紧机构、同步轮、坦克链、PVC防滑皮带、马达固定座、纵向马达、马达同步轮、张紧同步轮、移载机、五星轮、纵向固定架、纵向滑动机构、轴和横向马达，通过纵向马达带动移载机从后面移动到前面，纵向马达带动马达同步轮转动，马达同步轮带动张紧同步轮转动，从而带动传动同步轮转动，进而带动移载机固定在纵向滑动机构上滑动，以实现纵向移动；所述横向马达带动PVC防滑皮带传动，横向马达通过PVC防滑皮带带动五星轮转动，PVC防滑皮带的传动进而传动工件实现横向移动；且其还实现了生产线体之间的长距离对接，使用更加方便、快捷，大大提高了企业的生产工作效率。
附图说明
为了易于说明，本实用新型由下述的较佳实施例及附图作以详细描述。

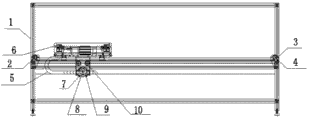

图1为本实用新型一种家电生产线移载装置的主视图；
图2为本实用新型一种家电生产线移载装置的左视图。
具体实施方式
本实施例中，如图1和图2所示，本实用新型的一种家电生产线移载装置，包括支架1，及安装设置在支架1左侧中部的传动同步轮2，及安装设置在支架1右侧中部的张紧机构3，及设置在张紧机构3上的同步轮4，及设置在传动同步轮2右侧的坦克链5，及设置在坦克链5上的PVC防滑皮带6，及设置在坦克链5右侧的马达固定座7，及设置在马达固定座7上的纵向马达8，及设置在纵向马达8上的马达同步轮9，及设置在马达同步轮9上方的张紧同步轮10。
其中，所述坦克链5的上方设置有移载机11，所述移载机11内设置有五星轮12，所述移载机11下设置有纵向固定架13。所述移载机11与纵向固定架13之间的连接设置有纵向滑动机构14。所述五星轮12设置有五个以上，并排式均匀分布在移载机11内，所述五星轮12的中心设置有轴15穿过。所述纵向滑动机构14右上角设置有横向马达16。工作时，首先将工件放置在PVC防滑皮带6上，纵向马达8带动移载机11从后面移动到前面，通过纵向马达8带动马达同步轮9转动，马达同步轮9带动张紧同步轮10转动，从而带动传动同步轮2转动，进而带动移载机11固定在纵向滑动机构14上滑动，以实现纵向移动；所述横向马达16带动PVC防滑皮带6传动，横向马达16通过PVC防滑皮带6带动五星轮12转动，PVC防滑皮带6的传动进而传动工件实现横向移动；且其还实现了生产线体之间的长距离对接，使用更加方便、快捷，大大提高了企业的生产工作效率。
本实用新型的一种家电生产线移载装置，由于设置有支架、传动同步轮、张紧机构、同步轮、坦克链、PVC防滑皮带、马达固定座、纵向马达、马达同步轮、张紧同步轮、移载机、五星轮、纵向固定架、纵向滑动机构、轴和横向马达，通过纵向马达带动移载机从后面移动到前面，纵向马达带动马达同步轮转动，马达同步轮带动张紧同步轮转动，从而带动传动同步轮转动，进而带动移载机固定在纵向滑动机构上滑动，以实现纵向移动；所述横向马达带动PVC防滑皮带传动，横向马达通过PVC防滑皮带带动五星轮转动，PVC防滑皮带的传动进而传动工件实现横向移动；且其还实现了生产线体之间的长距离对接，使用更加方便、快捷，大大提高了企业的生产工作效率。
上述实施例，只是本实用新型的一个实例，并不是用来限制本实用新型的实施与权利范围，凡与本实用新型权利要求所述内容相同或等同的技术方案，均应包括在本实用新型保护范围内。
Claims (5)
1.一种家电生产线移载装置，其特征在于：包括支架，及安装设置在支架左侧中部的传动同步轮，及安装设置在支架右侧中部的张紧机构，及设置在张紧机构上的同步轮，及设置在传动同步轮右侧的坦克链，及设置在坦克链上的PVC防滑皮带，及设置在坦克链右侧的马达固定座，及设置在马达固定座上的纵向马达，及设置在纵向马达上的马达同步轮，及设置在马达同步轮上方的张紧同步轮。
2.根据权利要求1所述的一种家电生产线移载装置，其特征在于：所述坦克链的上方设置有移载机，所述移载机内设置有五星轮，所述移载机下设置有纵向固定架。
3.根据权利要求2所述的一种家电生产线移载装置，其特征在于：所述移载机与纵向固定架之间的连接设置有纵向滑动机构。
4.根据权利要求2所述的一种家电生产线移载装置，其特征在于：所述五星轮设置有五个以上，并排式均匀分布在移载机内，所述五星轮的中心设置有轴穿过。
5.根据权利要求3所述的一种家电生产线移载装置，其特征在于：所述纵向滑动机构右上角设置有横向马达。
