Abstract
一种纵切子模的调整压板结构，包括上模板、纵切上模座板、顶杆、刀具、调整压板；调整压板正反表面开有让位孔，让位孔的形状与装载刀具的顶杆的形状相同，顶杆端部可以插入让位孔内；让位孔的位置根据生产需要的切断列数来设置，在不需要切断的那一列设置让位孔；顶杆上套有顶杆弹簧，顶杆弹簧固定在纵切上模座板内；在不需要切断的那一列的顶杆上方是调整压板的让位孔，其下的顶杆将会被弹簧顶起进入让位孔内，从而不接触料带；在需要切断的那一列的顶杆上方是调整压板的平面，其下的顶杆将会被调整压板压下，从而切断料带。本结构是采用“让位”的方式来使不需工作的纵切刀虚开，此种结构很好的解决了卸掉纵切刀浪费时间和人力的问题。
Description
技术领域
本申请涉及空调翅片模具技术领域，尤其是涉及一种调整纵切子模切断列数的压板结构。
背景技术
目前国内市场所做的大部分空调翅片模具的纵切子模的结构，在切断列数上都是根据客户的需求来定死的。一旦需要改变切断列数，常采用的办法是卸掉不需工作的纵切刀。这样一来会浪费很多的时间与人力，从而使生产成本提高，并影响生产效率。
实用新型内容
针对现有技术存在的上述问题，本申请人提供了一种纵切子模的调整压板结构。本结构是采用“让位”的方式来使不需工作的的纵切刀虚开，此种结构很好的解决了卸掉纵切刀浪费时间和人力的问题。
本实用新型的技术方案如下：
一种纵切子模的调整压板结构，包括上模板、位于上模板下方的纵切上模座板、以及穿过上模板和纵切上模座板的顶杆和刀具，和位于上模板上方的调整压板，所述调整压板正反表面开有让位孔；
所述让位孔的形状与装载刀具的顶杆的形状相同，顶杆端部可以插入让位孔内；所述让位孔的位置根据生产需要的切断列数来设置，在不需要切断的那一列设置让位孔；
所述顶杆上套有顶杆弹簧，所述顶杆弹簧固定在纵切上模座板内；在不需要切断的那一列的顶杆上方是调整压板的让位孔，其下的顶杆将会被弹簧顶起进入让位孔内，从而不接触料带；在需要切断的那一列的顶杆上方是调整压板的平面，其下的顶杆将会被调整压板压下，从而切断料带；
所述调整压板和所述上模板通过上模螺丝固定，松开上模螺丝时，所述调整压板可以活动，从而调整让位孔与顶杆的相对位置，使顶杆位于不同的让位孔下。
所述调整压板正反表面还开有定位孔；所述定位孔位于调整压板两端，所述定位孔的位置与让位孔一一对应；所述定位孔内插有定位针，定位针的另一端部套一个定位弹簧，定位弹簧卡在上模板上的对应孔内；当所述上模螺丝松开时，调整压板会在定位弹簧的反弹力下被顶起，从而使调整压板可以活动，从而调整让位孔与顶杆的相对位置。
本实用新型有益的技术效果在于：
本实用新型结构简单，容易加工，可以大批量生产；本实用新型安装到原有的纵切子模上也很简便，只需在纵切子模的上模板开孔放入定位弹簧即可；上模板与调整压板通过螺丝连接，拆卸容易，省时省力；调整压板通过定位针的作用进行位置调整，简单方便，节约了人力和时间，提高了生产效率。
附图说明

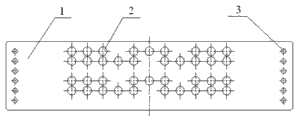

图1为调整压板的主视图；
图2为调整压板的左视图；
图3为调整压板安装在纵切子模上的剖开主视图；
图4为调整压板安装在纵切子模上的左视图；
图5为调整压板的其他让位孔位置设置示意图。
具体实施方式
下面结合附图，对本实用新型进行具体描述。
从图1~4可以看到，本纵切子模的调整压板结构，包括上模板9、位于上模板下方的纵切上模座板10、穿过上模板9和纵切上模座板10的顶杆6和刀具7，这几个部件是常用的空调翅片的纵切子模的结构，其中顶杆6上套有顶杆弹簧8，顶杆弹簧8固定在纵切上模座板10上，刀具7即是纵切刀。
在上模板9上方的放置一块调整压板1，调整压板1的正反表面开有让位孔2和定位孔3，让位孔2的形状与顶杆6的形状相同，顶杆6的端部可以插入让位孔内2；让位孔2的位置根据生产需要的切断列数来设置，在不需要切断的那一列设置让位孔。
在需要切断的那一列的顶杆6上方是调整压板1的实面（即没有打孔的部分），其下的顶杆6将会被调整压板1压下，从而切断料带；在不需要切断的那一列的顶杆6上方是让位孔2，其下的顶杆6将会被顶杆弹簧8顶起进入让位孔内，从而不接触料带。
在调整压板1短边的两端分别开有一排定位孔3。定位孔3的位置与让位孔2一一对应；定位孔3内插有定位针4，定位针4的另一端部套一个定位弹簧5，定位弹簧5卡在上模板上的对应孔内。
调整压板1和上模板9之间放置一块垫片12，螺栓13穿过垫片12将调整压板1和上模板9固定连接。调整压板1的上方安装上模螺丝11，上模螺丝11从上方依次穿过调整压板1、垫片12和上模板9，使这三者连为一体。
调整压板1在模具工作过程中由定位针4和上模螺丝11定位并锁紧，更换纵切列数时，松开上模螺丝11，调整压板1会在定位弹簧5的反弹力下被顶起，从而使调整压板可以调整位置，使顶杆6位于不同的让位孔2下。不需工作的刀具7会在顶杆弹簧8的作用下和顶杆6一起沿让位孔2上抬，从而在模具闭合时让开料带。
可以在定位孔3的两端刻上数字以方便调节。在模具工作过程中，根据所需的切断列数来移动调整压板的位置。图5为另一种让位孔2的设计方式。在调整压板1上下表面均开孔的目的是使同一块压板能够正反使用，提高使用率，减少模具生产数量。
Claims (2)
1.一种纵切子模的调整压板结构，包括上模板、位于上模板下方的纵切上模座板、以及穿过上模板和纵切上模座板的顶杆和刀具，和位于上模板上方的调整压板，其特征在于所述调整压板正反表面开有让位孔；
所述让位孔的形状与装载刀具的顶杆的形状相同，顶杆端部可以插入让位孔内；所述让位孔的位置根据生产需要的切断列数来设置，在不需要切断的那一列设置让位孔；
所述顶杆上套有顶杆弹簧，所述顶杆弹簧固定在纵切上模座板内；在不需要切断的那一列的顶杆上方是调整压板的让位孔，其下的顶杆将会被弹簧顶起进入让位孔内，从而不接触料带；在需要切断的那一列的顶杆上方是调整压板的平面，其下的顶杆将会被调整压板压下，从而切断料带；
所述调整压板和所述上模板通过上模螺丝固定，松开上模螺丝时，所述调整压板可以活动，从而调整让位孔与顶杆的相对位置，使顶杆位于不同的让位孔下。
2.根据权利要求1所述的纵切子模的调整压板结构，其特征在于所述调整压板正反表面还开有定位孔；
所述定位孔位于调整压板两端，所述定位孔的位置与让位孔一一对应；所述定位孔内插有定位针，定位针的另一端部套一个定位弹簧，定位弹簧卡在上模板上的对应孔内；
当所述上模螺丝松开时，调整压板会在定位弹簧的反弹力下被顶起，从而使调整压板可以活动，从而调整让位孔与顶杆的相对位置。
