一种用于保护线缆的穿线管，包括线管本体，其特征在于：线管本体由两根相同的半圆形管相对的合在一起构成的圆形管，两根半圆形管之间通过固定机构彼此固接。由于采用了上述技术方案，本实用新型具有结构简单、加工方便的优点，它将线管本体为成可拆开的两部份，避免了穿线的不易，缩短了穿线时间，提高了效率。由于采用了上述技术方案，本实用新型具有结构简单、加工方便的优点，它将线管本体为成可拆开的两部份，避免了穿线的不易，缩短了穿线及更换线缆的时间，提高了效率。
Description
技术领域
本实用新型涉及一种线路电缆保护用具，特别是一种穿线管。
背景技术
为了保护线缆，防止线缆损伤以及将多根线缆进行集中布置，常使用穿线管，现有的穿线管一般为一根整体的圆管，线缆的一端由圆管的一端穿入，再由圆管的另一端穿出，线缆一般较软，若圆管较长，线缆则不易穿过圆管，需借助其它辅助工具，使用麻烦，穿线时间较长，若多根线缆位于同一根穿线管内，其中一根或几根线缆需更换时，需将全部的线缆拉出，再更换需要更换的线缆，更换完后，再将线缆穿入穿线管内，操作非常繁琐，更换的时间较长，效率低。
实用新型内容
本实用新型的目的就是提供一种用于保护线缆的穿线管，以解决现有的穿线管穿线不易，使用麻烦、穿线及更换线缆的时间长，效率低的问题。
本实用新型的目的是通过这样的技术方案实现的，它包括有线管本体，其特征在于：线管本体由两根相同的半圆形管相对的合在一起构成的圆形管，两根半圆形管之间通过固定机构彼此固接。
本实用新型在使用时，先将构成线管本体的半圆形管拆分开，将线缆放在其中一根半圆形管内，且线缆伸出半圆形管的两端，再将两根半圆形管合在一起，固定机构将两根半圆形管彼此固定。本实用新型改变了原有的线缆从穿线管一端穿入，再从穿线管另一端穿出的操作方式，而是将线缆其中一根半圆形管内，使用方便，避免了穿线的不易。当线管本体内的多根线缆需要更换其中一根或几根时，松开固定机构，半圆形管拆分开，直接拉出需要更换的线缆，其余的线缆不动，操作简便，缩短了更换线缆的时间，提高了效率。
由于采用了上述技术方案，本实用新型具有结构简单、加工方便的优点，它将线管本体为成可拆开的两部份，避免了穿线的不易，缩短了穿线及更换线缆的时间，提高了效率。
附图说明
本实用新型的附图说明如下。

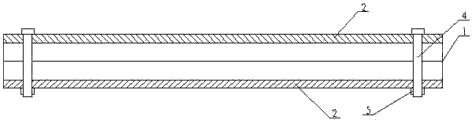

图1是本实用新型第一种实施例的结构示意图。
图2是图1中半圆形管的结构示意图。
图3是本实用新型第二种实施例的结构示意图。
图4是图3的左视图。
图5是图4中A-A剖视图。
图6是图3中半圆形管的结构示意图。
图7是图6的左视图。
图8是图6的俯视图。

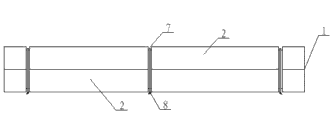

图9是本实用新型第三种实施例的结构示意图。
图中：⒈线管本体；⒉半圆形管；⒊通孔；⒋螺杆；⒌螺帽；⒍连接套；⒎限位槽；⒏金属丝。
具体实施方式
下面结合附图和实施例对本实用新型作进一步说明：
如图1-9本实用新型包括线管本体1，其特征在于：线管本体1由两根相同的半圆形管2相对的合在一起构成的圆形管，两根半圆形管2之间通过固定机构彼此固接。
本实用新型在使用时，先将构成线管本体的半圆形管拆分开，将线缆放在其中一根半圆形管内，且线缆伸出半圆形管的两端，再将两根半圆形管合在一起，固定机构将两根半圆形管彼此固定。本实用新型改变了原有的线缆从穿线管一端穿入，再从穿线管另一端穿出的操作方式，而是将线缆其中一根半圆形管内，使用方便，避免了穿线的不易。当线管本体内的多根线缆需要更换其中一根或几根时，松开固定机构，半圆形管拆分开，直接拉出需要更换的线缆，其余的线缆不动，操作简便，缩短了更换线缆的时间，提高了效率。
如图1、2所示，为了便于两根半圆形管之间的固定及拆分，固定机构可以包括通孔3、螺杆4及螺帽5，通孔3设置在两根半圆形管2的两端，两根半圆形管同一端的通孔相对应，半圆形管两端的通孔通过螺杆4穿过后，由螺帽5旋紧在螺杆的端部进行固定。只要松开螺帽5，取下螺杆4就可以轻松的将两根半圆形管2拆分开。
如图3-8所示，为了便于两根半圆形管之间的固定及拆分，固定机构也可以包括连接套6，在连接套6上设置有内螺纹，两根半圆形管2的两端部均设置有与连接套6上的内螺纹相配合的外螺纹，两根半圆形管的两端分别通过连接连接在一起。在两根半圆形管的两端旋上连接套6，就实现两根半圆形管之间的固定，将连接套6从两根半圆形管的两端旋下，实现两根半圆形管之间的拆分。
如图9所示，固定机构还可以包括限位槽7及金属丝8，两根半圆形管2上设置相对应的限位槽7，金属丝8位于两根半圆形管2上相对应的限位槽7内将两根半圆形管绑扎在一起。取下金属丝8，可实现两根半圆形管之间的拆分，限位槽7可以对金属丝8进行限位，防止金属丝8移动。
综上所述，本实用新型中的固定机构可以是其它结构形式，以实现两根半圆形管之间的固定及拆分。
Claims (4)
1.一种用于保护线缆的穿线管，包括线管本体（1），其特征在于：线管本体（1）由两根相同的半圆形管（2）相对的合在一起构成的圆形管，两根半圆形管（2）之间通过固定机构彼此固接。
2.如权利要求1所述的用于保护线缆的穿线管，其特征在于：固定机构包括通孔（3）、螺杆（4）及螺帽（5），通孔（3）设置在两根半圆形管（2）的两端，两根半圆形管同一端的通孔相对应，半圆形管两端的通孔通过螺杆（4）穿过后，由螺帽（5）旋紧在螺杆的端部进行固定。
3.如权利要求1所述的用于保护线缆的穿线管，其特征在于：固定机构包括连接套（6），在连接套（6）上设置有内螺纹，两根半圆形管（2）的两端部均设置有与连接套（6）上的内螺纹相配合的外螺纹，两根半圆形管的两端分别通过连接连接在一起。
4.如权利要求1所述的用于保护线缆的穿线管，其特征在于：固定机构包括限位槽（7）及金属丝（8），两根半圆形管（2）上设置相对应的限位槽（7），金属丝（8）位于两根半圆形管（2）上相对应的限位槽（7）内将两根半圆形管绑扎在一起。
