Abstract
本实用新型涉及一种用于手机的三维导音腔结构，它包括手机壳体和背盖，手机壳体内设有扬声器，其特征在于：所述扬声器外部设有独立音腔罩,该独立音腔罩内腔内壁处形成连续的波纹状弧形凸起，该波纹状弧形凸起由大波纹弧形凸起和小波纹弧形凸起依次交替分布。其在手机的喇叭上单独制作一个音腔，根据所要实现的低音的频率，计算出音腔的大小，然后开模制作音腔罩，手机软件上可以把音频曲线处理的平滑，单独音腔比使用机器后壳作为音腔，在结构上更加密闭，不会漏气，扬声器所产生的能量会比较集中，听起来比较震撼有力，配合波纹状音腔内壁，能进一步提升音效，本专利技术设计合理，构思巧妙，细小的改进便能实现理想的音效感。
Description
技术领域
本实用新型涉及智能手机的技术领域，具体地说是一种用于手机的三维导音腔结构，特别涉及其音腔结构。
背景技术
音箱就是采用密闭音腔的方式，可以制作出高中低不同的音腔，现有的手机利用后盖来实现封闭式的音腔，但由于手机内部的构造问题，导致音效不甚理想，尤其是低音效果，无法让人感受比较震撼的音感。
发明内容
本实用新型的目的在于提供一种用于手机的三维导音腔结构，其在手机扬声器外部增设一独立的音腔罩，使得扬声器处于完全独立密封空间内，扬声器所产生的能量相对比较集中，听起来震撼感有效得到提升。
为了实现上述目的，本实用新型的技术方案是：一种用于手机的三维导音腔结构，它包括手机壳体和背盖，手机壳体内设有扬声器，其特征在于：所述扬声器外部设有独立音腔罩，该独立音腔罩内腔内壁处形成连续的波纹状弧形凸起，该波纹状弧形凸起由大波纹弧形凸起和小波纹弧形凸起依次交替分布。
本实用新型公开了一种用于手机的三维导音腔结构，其在手机的喇叭上单独制作一个音腔，根据所要实现的低音的频率，计算出音腔的大小，然后开模制作音腔罩，手机软件上可以把音频曲线处理的平滑，单独音腔比使用机器后壳作为音腔，在结构上更加密闭，不会漏气，扬声器所产生的能量会比较集中，听起来比较震撼有力，配合波纹状音腔内壁，能进一步提升音效，本专利技术设计合理，构思巧妙，细小的改进便能实现理想的音效感，易于推广应用。
附图说明

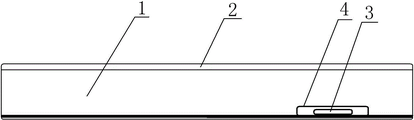

图1为本实用新型结构示意图。
具体实施方式
下面结合附图和实施例对本实用新型作进一步的描述。
本实用新型公开了一种用于手机的三维导音腔结构，它包括手机壳体1和背盖2，手机壳体1内设有扬声器3，其区别于现有技术在于：所述扬声器3外部设有独立音腔罩4，该独立音腔罩4内腔内壁处形成连续的波纹状弧形凸起，该波纹状弧形凸起由大波纹弧形凸起和小波纹弧形凸起依次交替分布，波纹状内腔壁能有效增加声音的折射面积，有效提升高音和低音的音效。
在具体实施时，所述独立音腔罩4的一侧设有导音孔，该导音孔与独立音腔罩4内腔导通。
所述独立音腔罩4的外边缘处设有装配部，该装配部开设有螺钉孔，独立音腔罩4通过螺钉方式安装于扬声器3外部壳体内腔。
以上内容是结合具体的优选实施方式对本实用新型所作的进一步详细说明，不能认定本实用新型具体实施只局限于上述这些说明。对于本实用新型所属技术领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干简单推演或替换，都应当视为属于本实用新型的保护范围。
Claims (3)
1.一种用于手机的三维导音腔结构，它包括手机壳体（1）和背盖（2），手机壳体（1）内设有扬声器（3），其特征在于：所述扬声器（3）外部设有独立音腔罩（4）,该独立音腔罩（4）内腔内壁处形成连续的波纹状弧形凸起，该波纹状弧形凸起由大波纹弧形凸起和小波纹弧形凸起依次交替分布。
2.根据权利要求1所述的一种用于手机的三维导音腔结构，其特征在于：所述独立音腔罩（4）的一侧设有导音孔，该导音孔与独立音腔罩（4）内腔导通。
3.根据权利要求1所述的一种用于手机的三维导音腔结构，其特征在于：所述独立音腔罩（4）的外边缘处设有装配部，该装配部开设有螺钉孔。
