Abstract

本实用新型提供一种充电器，包括插头、连接线、线连接座、连接头和接头，所述插头尾端有连接线，所述连接线一端有线连接座，所述线连接座有1-2排接口，每两个相邻的接口距离1cm,所述每个接口对应一个连接头，所述连接头与接头相连。本实用新型为一种充电器，该充电器中间有一个线连接座，线连接座上有多个接口，因此可根据需要接不同的线，从而可根据客户需要对一个或多个手机及小型家电进行充电。

Description

一种充电器
技术领域
本实用新型涉及充电器领域，特别涉及一种充电器。
背景技术
目前所使用的充电器只对应一个接头，只能对一部手机进行充电，因此所能充电的范围不是很广，目前有一种万能充电器，可对不同手机电池进行充电，但其需要将手机电池取下，使用起来很不方便。
实用新型内容
针对以上问题，本实用新型为一种充电器，该充电器中间有一个线连接座，线连接座上有多个接口，因此可根据需要接不同的线，从而可根据客户需要对一个或多个手机及小型家电进行充电，为达此目的，本实用新型提供一种充电器，包括插头、连接线、线连接座、连接头和接头，所述插头尾端有连接线，所述连接线一端有线连接座，所述线连接座有1-2排接口，每两个相邻的接口距离1cm,所述每个接口对应一个连接头，所述连接头与接头相连。
作为本实用新型的进一步改进，所述接头为USB接头或手机接头，本专利接头可为USB接头或手机接头，使用时用户可根据自身需要进行相应的更换。
本实用新型为一种充电器，该充电器中间有一个线连接座，线连接座上有多个接口，因此可根据需要接不同的线，从而可根据客户需要对一个或多个手机进行充电。
附图说明
图1是本专利结构图；

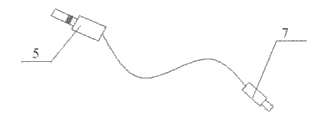

图2是本专利一种充电连接线示意图；
图3是本专利另一种充电连接线示意图；
图中的构件为：
1、插头；   2、连接线； 3、线连接座；    4、接口；
5、连接头； 6、USB接头；7、手机接头。
具体实施方式
以下结合附图和实施例对实用新型做详细的说明：
本实用新型为一种充电器，该充电器中间有一个线连接座，线连接座上有多个接口，因此可根据需要接不同的线，从而可根据客户需要对一个或多个手机进行充电。
作为本实用新型一种具体实施例，本实用新型提供结构示意图如图1图2图3所示一种充电器，包括插头1、连接线2、线连接座3、连接头5和接头，所述插头1尾端有连接线2，所述连接线2一端有线连接座3，所述线连接座3有1-2排接口4，每两个相邻的接口4距离1cm,所述每个接口4对应一个连接头5，所述连接头5与接头相连，所述接头为USB接头6或手机接头7，本专利接头可为USB接头6或手机接头7，使用时用户可根据自身需要进行相应的更换。
本实用新型为一种充电器，该充电器中间有一个线连接座，线连接座上有多个接口，因此可根据需要接不同的线，从而可根据客户需要对一个或多个手机进行充电。
上所述，仅是本实用新型的较佳实施例而已，并非是对本实用新型作任何其他形式的限制，而依据本实用新型的技术实质所作的任何修改或等同变化，仍属于本实用新型所要求保护的范围。

Claims (2)

1.一种充电器，包括插头（1）、连接线（2）、线连接座（3）、连接头（5）和接头，其特征在于：所述插头（1）尾端有连接线（2），所述连接线（2）一端有线连接座（3），所述线连接座（3）有1-2排接口（4），每两个相邻的接口（4）距离1cm,所述每个接口（4）对应一个连接头（5），所述连接头（5）与接头相连。
2.根据权利要求1所述的一种充电器，其特征在于：所述接头为USB接头（6）或手机接头（7）。
