Abstract
一种新型立式冷藏展示柜门体装置，该技术方案由：边框、灯箱面板、门体玻璃、灯箱条及下门条卡接构成展示柜门体；其特征在于：所述的灯箱条与两侧的边框及下门条构成的门体框架内嵌置门体玻璃，灯箱条内嵌置灯箱面板，所述的灯箱条为长方形框架，其两侧边框下端带有榫头，长方形框架的两侧边外表面向后方呈一定弧度，俯视时其横截面呈1/4圆的扇面形，其长方形框架俯视时两边向后成弧线与两侧边的扇面形的弧线的一端连接，长方形框架内置卡槽，所述的灯箱条侧视时呈盒状体，灯箱条的下边框后壁除去，只保留其前壁，所述的灯箱条及其两侧边框、上下边框均一体成型；其优点安装方便，降低成本。
Description
技术领域
本实用新型涉及一种展示柜，确切地说公开了一种新型立式冷藏展示柜门体装置。
背景技术
目前市场上的冷藏展示柜大多采用冷藏展示室及灯箱分开设置构成的形式，在冷藏室内分隔出一部分空间安装照明装置，门体为一整块玻璃镶嵌在门框结构内，该种结构安装较为方便，需要长途运输时，也只需对玻璃门体特别加固保护，防止挤压损坏玻璃就行了。由于该类产品集内置灯箱照明、冷藏和展示性能于一体，这类产品在超市、农贸市场甚至家庭、宾馆等场合都得到了广泛应用，不仅发挥着冷藏展示的作用，而且也成了一种点缀。但是该类产品也存在着不足之处，就是远距离的情况下，很难使陈列的物品让人一目了然，必须近距离在柜内灯光的照射下，才能看到陈列的物品。有个别类型的展示柜特意设置了外照灯箱，并在灯箱面罩上设置了广告画幅，甚至滚动广告，以便招徕顾客，这种独特的设计使人耳目一新，很远就对陈列柜内的物品了然于胸，特别是在超市内，顾客无需到处寻找想要购买的物品，少跑了许多冤枉路，节省时间，减少超市拥挤现象，给商家及消费者带来了很大方便。其不足之处在于需要在灯箱内多安置一只灯管或灯泡，既增加能耗，又增大生产成本。在大力提倡低碳环保的现在社会，如何使产品最大限度地节约成本，降低能耗，又能最大程度发挥其性能，成了很多生产商共同的追求。
发明内容
一种新型立式冷藏展示柜门体装置，就是为解决上述问题，而公开了一种新兴技术方案；该实用新型由：边框（2）、灯箱面板（3）、门体玻璃（4）、灯箱条（5）及下门条（6）卡接构成展示柜门体（1）；其特征在于：所述的灯箱条（5）与两侧的边框（2）及下门条（6）构成的门体框架内嵌置门体玻璃（4），灯箱条（5）内嵌置灯箱面板（3），所述的灯箱条（5）为长方形框架，其两侧边框下端带有榫头，长方形框架的两侧边外表面向后方呈一定弧度，俯视时其横截面呈1／4圆的扇面形，其长方形框架俯视时两边向后成弧线与两侧边的扇面形的弧线的一端连接，长方形框架内置卡槽，所述的灯箱条（5）侧视时呈盒状体，灯箱条（5）的下边框后壁除去，只保留其前壁，所述的灯箱条（5）及其两侧边框、上下边框均一体成型；所述的边框（2）有两根左右对称，俯视时其截面与灯箱条（5）的两侧边截面形状相同，面积相等，并确保灯箱条（5）的两侧边下端的榫头可过盈插接入边框（2）的上端；所述的下门条（6）为传统下门条，两端带有榫头可向上插接入两侧的边框（2），所述的灯箱面板（3）为长方形透明材料板或玻璃板，灯箱面板（3）嵌置在灯箱条（5）内，门体玻璃（4）嵌置在门体框架内，构成本实用新型的门体组件，且该组件与立式冷藏展示柜柜体配套使用。
其优点在于：由于本实用新型设置了灯箱面板，且灯箱条下端后壁除去，使灯箱与陈列室内的空间相通，因此借助陈列室内的光照即可达到灯箱的效果，省去了一只灯管或灯泡，且还可以利用灯箱内的空间，设置通光性较好的广告画幅，或者卷轴式广告；本实用新型结构简单，安装方便，节省能源，降低生产成本。
附图说明
参见附图，图1是本实用新型门体结构示意图；
图2是本实用新型门体侧视剖视结构图；

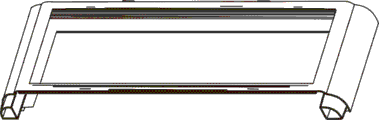

图3是本实用新型灯箱条立体示意图。
具体实施方式
下面结合附图及具体实施例，对本实用新型的技术特征作进一步说明。
参见附图1-3，本实用新型由：边框（2）、灯箱面板（3）、门体玻璃（4）、灯箱条（5）及下门条（6）卡接构成展示柜门体（1），灯箱面板（3）嵌置在灯箱条（5）内，门体玻璃（4）嵌置在门体框架内，构成展示柜门体组件，将该组件与展示柜柜体连接。使用时，打开电源，陈列柜内的灯光工作，灯箱面板（3）内设置广告画幅，在门体关闭的状态下，灯箱面板（3）借助于陈列室内的灯光照射，增强了广告画幅的照明效果，起到招徕顾客的作用，且省却了一只灯管或灯泡，节省能源，降低成本。
Claims (4)
1.一种新型立式冷藏展示柜门体装置，主要由：边框（2）、灯箱面板（3）、门体玻璃（4）、灯箱条（5）及下门条（6）卡接构成展示柜门体（1）；其特征在于：所述的灯箱条（5）与两侧的边框（2）及下门条（6）构成的门体框架内嵌置门体玻璃（4），灯箱条（5）内嵌置灯箱面板（3）。
2.根据权利要求1所述的一种新型立式冷藏展示柜门体装置，其特征在于：所述的灯箱条（5）为长方形框架，其两侧边框下端带有榫头，长方形框架的两侧边外表面向后方呈一定弧度，俯视时其横截面呈1／4圆的扇面形，其长方形框架俯视时两边向后成弧线与两侧边的扇面形的弧线的一端连接，长方形框架内置卡槽，所述的灯箱条（5）侧视时呈盒状体，灯箱条（5）的下边框后壁除去，只保留其前壁，所述的灯箱条（5）及其两侧边框、上下边框均一体成型。
3.根据权利要求1或2所述的一种新型立式冷藏展示柜门体装置，其特征在于：所述的边框（2）有两根左右对称，俯视时其截面与灯箱条（5）的两侧边截面形状相同，面积相等，并确保灯箱条（5）的两侧边下端的榫头可过盈插接入边框（2）的上端；所述的下门条（6）两端带有榫头可向上插接入两侧的边框（2），所述的灯箱面板（3）为长方形透明材料板或玻璃板，灯箱面板（3）嵌置在灯箱条（5）内，门体玻璃（4）嵌置在门体框架内。
4.根据权利要求1～3中任一项所述的一种新型立式冷藏展示柜门体装置，其特征在于：本装置与立式冷藏展示柜柜体配套使用。
