Abstract

煤矿用长臂组合式钻孔水平偏角测量尺，它包括角度尺主体，其特点是角度尺主体的圆心分别与基准标杆的一端和度量标杆的一端铰接，基准标杆与角度尺主体直线段外沿平行且与角度尺主体固定，基准标杆设置有凹槽，度量标杆放在凹槽内，度量标杆上设置有指示标识，基准标杆的上表面设置有气泡水平仪。优点在于：结构简单，操作简便，有效解决了煤矿井下钻孔水平偏角使用普通角度尺来测量时因普通角度尺难以摆放水平、角度线绳难以对准，很容易产生较大的误差的难题。

Description

煤矿用长臂组合式钻孔水平偏角测量尺
技术领域：
本实用新型涉及一种煤矿井下钻孔方位角测量工具，更具体的说是一种煤矿用长臂组合式钻孔水平偏角测量尺。
背景技术：
目前，煤矿井下钻孔水平偏角大多使用普通角度尺来测量，普通角度尺测量常常会难以摆放水平、角度线绳难以对准，很容易产生较大的误差。
实用新型内容：
本实用新型的目的是为了弥补现有技术的不足而提供一种带有水平仪、容易对准的煤矿用长臂组合式钻孔水平偏角测量尺。
为了解决背景技术所存在的问题，本实用新型是采用以下技术方案：煤矿用长臂组合式钻孔水平偏角测量尺，它包括角度尺主体，其特点是角度尺主体的圆心分别与基准标杆的一端和度量标杆的一端铰接，基准标杆与角度尺主体直线段外沿平行且与角度尺主体固定，基准标杆设置有凹槽，度量标杆放在凹槽内，度量标杆上设置有指示标识，基准标杆的上表面设置有气泡水平仪。
本实用新型与现有技术相比有如下优点：结构简单，操作简便，有效解决了煤矿井下钻孔水平偏角使用普通角度尺来测量时因普通角度尺难以摆放水平、角度线绳难以对准，很容易产生较大的误差的难题。
附图说明：
图1是本实用新型的侧视图。

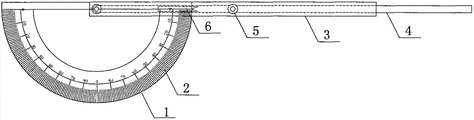

图2是本实用新型的俯视图。
图中：1、角度尺主体；2、刻度标识；3、基准标杆；4、度量标杆；5、气泡水平仪；6、指示标识。
具体实施方式：
参照附图如下，煤矿用长臂组合式钻孔水平偏角测量尺，包括角度尺主体1，其特点是角度尺主体1的圆心分别与基准标杆3的一端和度量标杆4的一端铰接，基准标杆3与角度尺主体1直线段外沿平行且与角度尺主体1固定，基准标杆3设置有凹槽，度量标杆4放在凹槽内，度量标杆4上设置有指示标识6，基准标杆3的上表面设置有气泡水平仪5。
使用时将基准标杆3对准井下钻孔测量参照的基准线，调整本实用新型位置，使本实用新型的气泡水平仪5的气泡居中，然后将度量标杆4打开，通过观测、调整度量标杆4的方向，使度量标杆4与钻孔方向平行，指示标识6指示的读数即为钻孔水平方向上的偏角，并且本实用新型结构简单，操作方便，有效解决了煤矿井下钻孔水平偏角使用普通角度尺来测量时因普通角度尺难以摆放水平、角度线绳难以对准，很容易产生较大的误差的难题。

Claims (1)

1.煤矿用长臂组合式钻孔水平偏角测量尺，包括角度尺主体(1)，其特征在于：角度尺主体(1)的圆心分别与基准标杆(3)的一端和度量标杆(4)的一端铰接，基准标杆(3)与角度尺主体(1)直线段外沿平行且与角度尺主体(1)固定，基准标杆(3)设置有凹槽，度量标杆(4)放在凹槽内，度量标杆(4)上设置有指示标识(6)，基准标杆(3)的上表面设置有气泡水平仪(5)。
