Abstract
农药喷淋设备。属于农业机械技术领域。以解决现有农药喷淋设备由于喷药管的长度不可调节，无法满足园林防病虫害的要求的问题。底板下表面安装有行走轮，药液存储罐通过固定杆与罩架固连，罩架上套装有透明塑料防药罩，药液存储罐药液出口通过药液泵与第一刚性喷淋管连通，第一刚性喷淋管与喷淋软管密封连接，喷淋软管与第二刚性喷淋管密封连接，第二刚性喷淋管上装有喷药喷头，上弹性开口管箍固定套装在第二刚性喷淋管上，上弹性开口管箍通过上连接杆与立杆固连，立杆与液压缸的液压杆固连，下弹性开口管箍固定套装在第一刚性喷淋管上，下弹性开口管箍通过下连接杆与缸架固连。本实用新型用于园林防病虫害。
Description
技术领域
本实用新型属于农业机械技术领域，具体涉及一种农药喷淋设备。
背景技术
农药喷淋设备是农业生产中不可缺少的植保设备。而现有的农药喷淋设备在使用中存在下述问题：喷药管的长度不可调节，无法满足园林防病虫害的要求。
发明内容
本实用新型的目的是提供一种农药喷淋设备，以解决现有农药喷淋设备由于喷药管的长度不可调节，无法满足园林防病虫害的要求的问题。
实现上述目的，本实用新型采取的技术方案是：
农药喷淋设备，它包括药液存储罐、操作手柄、喷药喷头、底板、固定杆、缸架、药液泵、液压缸、立杆、喷淋管、上连接杆、上弹性开口管箍、下连接杆、下弹性开口管箍、罩架、透明塑料防药罩、四个行走轮，喷淋管包括第一刚性喷淋管、第二刚性喷淋管、喷淋软管、第一接头、第二接头，所述的底板下表面的四角安装有四个行走轮，底板上表面固定有药液存储罐、药液泵及缸架，药液存储罐的后侧壁安装有操作手柄，药液存储罐的后侧壁位于操作手柄的上方通过固定杆与罩架固连，罩架上套装有透明塑料防药罩，药液存储罐前侧壁的下方设有药液出口，药液出口通过药液泵与第一刚性喷淋管的一端连通，第一刚性喷淋管的另一端与喷淋软管的一端通过第一接头密封连接，喷淋软管的另一端通过第二接头与第二刚性喷淋管的一端密封连接，第二刚性喷淋管的另一端装有喷药喷头，上弹性开口管箍固定套装在第二刚性喷淋管上，上弹性开口管箍通过上连接杆与立杆固连，立杆的下端与液压缸的液压杆的外端面固连，液压缸固定在缸架上，下弹性开口管箍固定套装在第一刚性喷淋管上，下弹性开口管箍通过下连接杆与缸架固连，第二刚性喷淋管为L形。
优选的是，所述的透明塑料防药罩的顶面设有观察窗。
优选的是，所述的喷药喷头为双喷雾化喷头。
本实用新型相对于现有技术的有益效果是：
1、由于在两根刚性喷淋管之间设置了一根喷淋软管，因此喷淋管可以通过液压缸的液压杆的伸缩，来调整喷淋管的长短，从而调整了喷药喷头的高度，不仅调整十分方便，同时可满足园林防病虫害要求。
2、由于在底板上设置了四个行走轮，可以在喷洒农药的同时移动该设备，省时省力，移动十分方便。
3、由于喷淋管中的两根刚性喷淋管外部均固定套装有弹性开口管箍，当需要手持喷淋管喷洒药物时，可方便取下。
4、由于在罩架上套装有透明塑料防药罩，对喷洒农药的操作人员可以起到保护的作用，大大降低了农药中毒率，保护了操作人员的身体健康。
使用时，通过操作手柄控制药液存储罐的开启和关闭。
附图说明
图1为本实用新型的整体结构主视图；
图2是图1中透明塑料防药罩的俯视图；

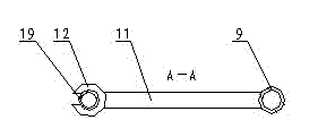

图3是图1的A-A位置处的剖面图；
图4是图1的B-B位置处的剖面图。
图中，药液存储罐1、操作手柄2、喷药喷头3、底板4、固定杆5、缸架6、药液泵7、液压缸8、立杆9、喷淋管10、上连接杆11、上弹性开口管箍12、下连接杆13、下弹性开口管箍14、罩架15、透明塑料防药罩16、行走轮17、第一刚性喷淋管18、第二刚性喷淋管19、喷淋软管20、第一接头21、第二接头22、液压杆23、观察窗24。
具体实施方式
如图1至图4所示，农药喷淋设备，它包括药液存储罐1、操作手柄2、喷药喷头3、底板4、固定杆5、缸架6、药液泵7、液压缸8、立杆9、喷淋管10、上连接杆11、上弹性开口管箍12、下连接杆13、下弹性开口管箍14、罩架15、透明塑料防药罩16、四个行走轮17，喷淋管10包括第一刚性喷淋管18、第二刚性喷淋管19、喷淋软管20、第一接头21、第二接头22，所述的底板4下表面的四角安装有四个行走轮17，底板4上表面固定有药液存储罐1、药液泵7及缸架6，药液存储罐1的后侧壁安装有操作手柄2，药液存储罐1的后侧壁位于操作手柄2的上方通过固定杆5与罩架15固连，罩架15上套装有透明塑料防药罩16，药液存储罐1前侧壁的下方设有药液出口，药液出口通过药液泵7与第一刚性喷淋管18的一端连通，第一刚性喷淋管18的另一端与喷淋软管20的一端通过第一接头21密封连接，喷淋软管20的另一端通过第二接头22与第二刚性喷淋管19的一端密封连接，第二刚性喷淋管19的另一端装有喷药喷头3，上弹性开口管箍12固定套装在第二刚性喷淋管19上，上弹性开口管箍12通过上连接杆11与立杆9固连，立杆9的下端与液压缸8的液压杆23的外端面固连，液压缸8固定在缸架6上，下弹性开口管箍14固定套装在第一刚性喷淋管18上，下弹性开口管箍14通过下连接杆13与缸架6固连，第二刚性喷淋管19为L形；所述的透明塑料防药罩16的顶面设有观察窗24；所述的喷药喷头3为双喷雾化喷头，喷淋效果好，喷淋效率高。
Claims (3)
1.一种农药喷淋设备，其特征是：它包括药液存储罐（1）、操作手柄（2）、喷药喷头（3）、底板（4）、固定杆（5）、缸架（6）、药液泵（7）、液压缸（8）、立杆（9）、喷淋管（10）、上连接杆（11）、上弹性开口管箍（12）、下连接杆（13）、下弹性开口管箍（14）、罩架（15）、透明塑料防药罩（16）、四个行走轮（17），喷淋管（10）包括第一刚性喷淋管（18）、第二刚性喷淋管（19）、喷淋软管（20）、第一接头（21）、第二接头（22），所述的底板（4）下表面的四角安装有四个行走轮（17），底板（4）上表面固定有药液存储罐（1）、药液泵（7）及缸架（6），药液存储罐（1）的后侧壁安装有操作手柄（2），药液存储罐（1）的后侧壁位于操作手柄（2）的上方通过固定杆（5）与罩架（15）固连，罩架（15）上套装有透明塑料防药罩（16），药液存储罐（1）前侧壁的下方设有药液出口，药液出口通过药液泵（7）与第一刚性喷淋管（18）的一端连通，第一刚性喷淋管（18）的另一端与喷淋软管（20）的一端通过第一接头（21）密封连接，喷淋软管（20）的另一端通过第二接头（22）与第二刚性喷淋管（19）的一端密封连接，第二刚性喷淋管（19）的另一端装有喷药喷头（3），上弹性开口管箍（12）固定套装在第二刚性喷淋管（19）上，上弹性开口管箍（12）通过上连接杆（11）与立杆（9）固连，立杆（9）的下端与液压缸（8）的液压杆（23）的外端面固连，液压缸（8）固定在缸架（6）上，下弹性开口管箍（14）固定套装在第一刚性喷淋管（18）上，下弹性开口管箍（14）通过下连接杆（13）与缸架（6）固连，第二刚性喷淋管（19）为L形。
2.如权利要求1所述的农药喷淋设备，其特征是：所述的透明塑料防药罩（16）的顶面设有观察窗（24）。
3.如权利要求1或2所述的农药喷淋设备，其特征是：所述的喷药喷头（3）为双喷雾化喷头。
