Abstract
本实用新型公开了一种LED灯具散热外壳，包括基板以及设置于所述基板上的若干散热鳍片，所述基板的上方设有至少一个中空通道，所述基板的下方设有卡合部。采用本实用新型，所述LED灯具散热外壳结构简单稳定、散热效果好、硬度强度高且成本低廉。此外，本实用新型还可以在既节省材料、又能保证结构稳定、强度高的前提下，根据LED灯具的需要制成不同体积尺寸。
Description
技术领域
本实用新型涉及LED灯具技术领域，特别涉及一种LED灯具散热外壳。
背景技术
随着LED功率的大幅度提升，LED作为光源在照明领域得到普遍的应用。由于LED具有能耗低、使用寿命长、无污染、无辐射热等优点，使其作为典型的低碳经济产业之代表，引导了第四代照明光源革命，成为取代传统照明灯具的必然趋势。但是由于LED灯的光电转化率较低，大部分电能实际转化成了热量，若不能使这些热量尽快有效地耗散，随之而来的热效应将会变得非常明显，致使结温上升，减少芯片出射的光子，使色温(光通量)质量下降，加快芯片老化，缩短器件寿命。
目前，常见的LED灯具散热外壳主要包括固定LED灯的基板以及设置于基板上的用于散热的散热鳍片，散热鳍片垂直地设置于基板部上，导致其内部空气流通不畅，散热效果不佳。此外，现有的基板多数不设有中空通道，当LED灯具需要配置体积较大的散热外壳时，现有的结构需耗费的材质较多，成本高，而且强度硬度不高。
发明内容
本实用新型所要解决的技术问题在于，提供一种结构简单稳定、散热效果好、硬度强度高且成本低廉的LED灯具散热外壳。
本实用新型所要解决的技术问题还在于，提供一种LED灯具散热外壳，可以在既节省材料、又能保证结构稳定、强度高的前提下，根据LED灯具的需要制成不同体积尺寸。
为达到上述技术效果，本实用新型提供了一种LED灯具散热外壳，包括基板以及设置于所述基板上的若干散热鳍片，所述基板的上方设有至少一个中空通道，所述基板的下方设有卡合部。
作为上述方案的改进，所述基板上设有一个或两个中空通道。
作为上述方案的改进，所述中空通道对称分布于所述基板上。
作为上述方案的改进，所述中空通道的截面为圆形。
作为上述方案的改进，所述散热鳍片与所述基板的夹角为5~60度。
作为上述方案的改进，所述卡合部设有卡合槽。
作为上述方案的改进，所述散热外壳大致呈梯形。
作为上述方案的改进，所述LED灯具散热外壳采用铝型材制成。
实施本实用新型具有如下有益效果：
本实用新型提供了一种LED灯具散热外壳，包括基板以及若干散热鳍片，所述基板的上方设有至少一个中空通道，可以增加散热面积，加强空气流通，提高散热效果，并能有效节省材料，降低成本。而且，其结构简单稳定，硬度强度高，使本实用新型散热外壳在既节省材料、又能保证结构稳定、强度高的前提下，可以根据LED灯具的需要制成不同体积尺寸，满足用户的不同需求。
此外，所述散热鳍片与基板成一夹角设置，增加了LED灯具散热外壳的散热面积，提高了散热效果。所述散热外壳大致呈梯形设计，其结构简单稳定，散热鳍片分布对称、均匀，可以保证LED灯具能够得到均匀地冷却，达到较佳的散热效果。
附图说明

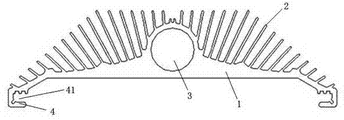

图1为本实用新型一种LED灯具散热外壳的结构示意图；
图2为本实用新型一种LED灯具散热外壳的又一结构示意图。
具体实施方式
为使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型作进一步地详细描述。
结合图1和图2，本实用新型提供了一种LED灯具散热外壳的多种实施方式，包括基板1以及设置于所述基板1上的若干散热鳍片2，所述基板1的上方设有至少一个中空通道3，所述基板1的下方设有卡合部4，所述卡合部4设有卡合槽41。本实用新型基板1上设有LED发光元件，并利用卡合槽41使散热外壳与LED灯罩配合连接，其散热效果良好，且安装方便。
所述基板1的上方设有至少一个中空通道3，可以增加散热面积，加强空气流通，提高散热效果，并能有效节省材料，降低成本。而且，其结构简单稳定，硬度强度高，使本实用新型散热外壳在既节省材料、又能保证结构稳定、强度高的前提下，可以根据LED灯具的需要制成不同体积尺寸，满足用户的不同需求。
优选的，如图1所示，所述基板1上设有一个中空通道3，所述中空通道3设于所述基板1的中央。又或者，如图2所示，所述基板1上设有两个中空通道3，所述中空通道3对称分布于所述基板1上。
所述中空通道3的截面优选设为圆形，但不限于此。
需要说明的是，所述中空通道3还可以为其他形状，例如正方形、矩形、菱形、正多边形、不规则多边形等等，其实施方式并不局限于本实用新型所举实施例。
所述散热鳍片2与基板1成一夹角设置，可以增加了LED灯具散热外壳的散热面积，提高了散热效果。优选的，所述散热鳍片2与所述基板1的夹角为5~60度。更佳的，所述散热鳍片2与所述基板1的夹角为10~30度。
所述散热外壳大致呈梯形。采用梯形结构的散热外壳，其结构简单稳定，散热鳍片分布对称、均匀，可以保证LED灯具能够得到均匀地冷却，达到较佳的散热效果。
需要说明的是，所述LED灯具散热外壳优先采用铝型材制成，但不限于此。铝型材制成的散热外壳，既可以保证一定等级的防尘防水功能（IP）等级的要求，也可以得到很大的散热面积，充分满足LED 灯具散热的高效化要求。
以上所揭露的仅为本实用新型的优选实施例而已，当然不能以此来限定本实用新型之权利范围，因此依本实用新型申请专利范围所作的等同变化，仍属本实用新型所涵盖的范围。
Claims (8)
1.一种LED灯具散热外壳，其特征在于，包括基板以及设置于所述基板上的若干散热鳍片，所述基板的上方设有至少一个中空通道，所述基板的下方设有卡合部。
2.如权利要求1所述的LED灯具散热外壳，其特征在于，所述基板上设有一个或两个中空通道。
3.如权利要求2所述的LED灯具散热外壳，其特征在于，所述中空通道对称分布于所述基板上。
4.如权利要求3所述的LED灯具散热外壳，其特征在于，所述中空通道的截面为圆形。
5.如权利要求1所述的LED灯具散热外壳，其特征在于，所述散热鳍片与所述基板的夹角为5~60度。
6.如权利要求1所述的LED灯具散热外壳，其特征在于，所述卡合部设有卡合槽。
7.如权利要求1所述的LED灯具散热外壳，其特征在于，所述散热外壳大致呈梯形。
8.如权利要求1~7任一项所述的LED灯具散热外壳，其特征在于，所述LED灯具散热外壳采用铝型材制成。
