Abstract

本实用新型公开了一种带钻杆支架的猫道装置，是在猫道平台两侧通过立销轴组件各活动联接多个由万向节、旋转臂总成和液压缸组成的钻杆支架，本实用新型在转场时钻杆支架可通过万向节顺置到猫道平台一侧，和猫道平台一同运输，减少运输车次；利用立销轴组件，可实现钻杆支架的拆卸，装车运输也可不用吊车。因而，使转场效率提高，生产成本下降；钻、修井作业时，在液压缸和万向节的作用下，钻杆等单根件不再用人力搬动，就可以将钻杆过渡到猫道平台上及钻杆由猫道平台过渡到地面，本实用新型结构合理，使钻杆从钻杆支架到猫道平台的输送操作过程安全、平稳、高效和无冲击。

Description

带钻杆支架的猫道装置

技术领域

本实用新型涉及一种石油钻采设备，特别涉及一种带钻杆支架的猫道装置。

背景技术

目前国内井场钻井平台作业施工中，钻具上下钻台过程仍以人工操作为主，使用钻台和猫道上的气动绞车拉、拽钻具配合的操作方式为辅。这种操作方式自动化、智能化程度偏低，上下钻具都需要至少四名工人配合完成而造成操作效率不高，同时工人劳动强度大、安全得不到保证，而且钻具在输送过程中极易造成不同程度的损坏而影响使用寿命。

国外关于自动化猫道方面的研究和钻杆排放系统的应用起步很早，其相对先进的钻机大多配有动力猫道装置，可实现井场钻具自动运移而上下钻台。

猫道是油田钻、修井时将单根钻杆、钻铤输送到二层台的装置，它主要由钻杆支架、平台、举升滑道、坡道组成。其中钻杆支架是用来将钻杆平稳、快速地摆放到平台上的设备。目前油田在进行钻井、修井作业时，钻杆支架运送钻杆、钻铤时，钻杆及钻铤滚入平台时，速度很难控制，对平台上的挡销冲击很大，以及对液压缸的冲击也很难控制。此外，在钻井和修井转场作业的过程中，需要对钻杆支架拆卸运输。由于油田作业现场道路条件的限制，尽量减少转场车次，以提高转场作业效率，降低生产成本。

发明内容

本实用新型的目的是提供一种带钻杆支架的猫道装置，本实用新型对输送钻杆和钻铤的猫道装置进行了改进，降低了钻杆滚动速度、减少钻杆输送过程 中对平台挡销的冲击，减少了运输车次，提高了转场效率，降低了成本。本实用新型的钻杆支架的旋转臂总成结构采用曲面设计，结构上符合运动学及动力学原理，减小了钻具的冲击震动。转场时，钻杆支架可通过万向节顺置到猫道平台一侧，和其一同运输，减少运输车次。利用立销轴组件，可实现钻杆支架的拆卸，装车运输也可不用吊车。因而，使转场效率提高，生产成本下降；钻、修井作业时，在液压缸和万向节的作用下，钻杆等单根件不再用人力搬动，就可以将钻杆过渡到猫道平台上及钻杆由猫道平台过渡到地面。

本实用新型是由多个钻杆支架、立销座组件、支架立销轴、平台挡销和猫道平台构成，其中的钻杆支架是由旋转臂总成、挡头、支腿缸销轴、液压缸、万向节销轴、万向节和支架横销构成，旋转臂总成的一端与万向节以支架横销铰接在一起，万向节的另一端以万向节销轴与液压缸铰接在一起，液压缸的活塞杆以支腿缸销轴与旋转臂总成铰接在一起，万向节的外侧以支架立销轴铰接立销座组件，立销座组件与猫道平台焊接在一起，旋转臂总成以立销座组件与猫道平台联接在一起，旋转臂总成的头端设置挡头，猫道平台的连接处设置平台挡销。

所述钻杆支架的旋转臂总成顶面前段是平面，后段是曲面。

本实用新型在猫道平台两侧各活动联接多个由万向节、旋转臂总成、液压缸组成的钻杆支架，钻杆支架与猫道平台之间铰接，起到固定钻杆支架作用，在转场时，可以方便的转动到猫道平台的一侧放置。钻杆和钻铤放置在钻杆支架上时，通过旋转臂总成一端的挡销挡住钻杆和钻铤，液压缸的活塞杆伸出时，旋转臂总成会绕着旋转臂总成与万向节之间的支架横销转动，转到一定角度时，钻杆和钻铤与猫道平台保持在水平角度时，保持液压缸的压力不变，靠钻杆、钻铤的惯性使其继续向猫道平台滚动，可以使钻杆、钻铤保持很小的速度进入 猫道平台，使其对猫道平台的平台挡销的冲击保持在最小。

本实用新型的有益效果：

1、通过控制钻杆支架起升的角度及速度，实现钻杆、钻铤平稳、小的速度地进入猫道平台内，使其对猫道平台的平台挡销的冲击保持在最小。

2、钻杆支架采用曲面设计，钻杆支架前段水平、后段曲面设计，钻杆支架举升一定角度时，钻杆、钻铤等可沿着钻杆支架的曲面自由滚落。

3、本实用新型在转场时钻杆支架可通过万向节顺置到猫道平台一侧，和猫道平台一同运输，减少运输车次。

4、利用立销轴组件，可实现钻杆支架的拆卸，装车运输也可不用吊车。因而，使转场效率提高，生产成本下降。

5、钻、修井作业时，在液压缸和万向节的作用下，钻杆等单根件不再用人力搬动，就可以将钻杆过渡到猫道平台上及钻杆由猫道平台过渡到地面，本实用新型结构合理，使钻杆从钻杆支架到猫道平台的输送操作过程安全、平稳、高效、无冲击。

附图说明

图1为本实用新型的侧视图。

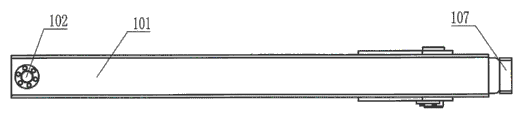

图2为图1的俯视图.

图3为图1的左视图。

图4为本实用新型的钻杆支架与猫道平台的俯视图。

具体实施方式

请参阅图1、图2、图3和图4所示，本实用新型是由多个钻杆支架112、立销座组件107、支架立销轴109、平台挡销110和猫道平台111构成，其中的 钻杆支架112是由旋转臂总成101、挡头102、支腿缸销轴103、液压缸104、万向节销轴105、万向节106和支架横销108构成，旋转臂总成101的一端与万向节106以支架横销108铰接在一起，万向节106的另一端以万向节销轴105与液压缸104铰接在一起，液压缸104的活塞杆以支腿缸销轴103与旋转臂总成101铰接在一起，万向节106的外侧以支架立销轴109铰接立销座组件107，立销座组件107与猫道平台111焊接在一起，旋转臂总成101以立销座组件107与猫道平台111联接在一起，旋转臂总成101的头端设置挡头102，猫道平台111上设置平台挡销110。

如图1所示，钻杆支架112的旋转臂总成101顶面前段是平面，后段是曲面。

本实用新型的工作过程是：

钻杆和钻铤摆放在旋转臂总成101上，液压缸104的缸体不动，液压缸104的活塞杆伸出，将旋转臂总成101靠近挡头102的一端举起，随着举起动作的进行，钻杆和钻铤在旋转臂总成101上滚动，通过对流量的控制，减小钻杆和钻铤靠近猫道平台111的速度，当钻杆和钻铤靠近猫道平台111时，液压缸104可以停止工作，钻杆和钻铤通过惯性到达猫道平台111。平台挡销110用于挡止钻杆和钻铤。

Claims (2)

1.一种带钻杆支架的猫道装置，其特征在于：是由多个钻杆支架（112）、立销座组件（107）、支架立销轴（109）、平台挡销（110）和猫道平台（111）构成，所述钻杆支架（112）是由旋转臂总成（101）、挡头（102）、支腿缸销轴（103）、液压缸（104）、万向节销轴（105）、万向节（106）和支架横销（108）构成，旋转臂总成（101）的一端与万向节（106）以支架横销（108）铰接在一起，万向节（106）的另一端以万向节销轴（105）与液压缸（104）铰接在一起，液压缸（104）的活塞杆以支腿缸销轴（103）与旋转臂总成（101）铰接在一起，万向节（106）的外侧以支架立销轴（109）铰接立销座组件（107），立销座组件（107）与猫道平台（111）焊接在一起，旋转臂总成（101）以立销座组件（107）与猫道平台（111）联接在一起，猫道平台（111）上设置平台挡销（110）。

2.根据权利要求1所述的一种带钻杆支架的猫道装置，其特征在于：所述钻杆支架（112）的旋转臂总成（101）顶面前段是平面，后段是曲面。
