CN203023973U

CN203023973U - 压边边框工艺的led灯盘

Info

Publication number: CN203023973U
Application number: CN2013200364757U
Authority: CN
Inventors: 史杰
Original assignee: Individual
Current assignee: Individual
Priority date: 2013-01-22
Filing date: 2013-01-22
Publication date: 2013-06-26
Anticipated expiration: 2023-01-22

Abstract

本实用新型的压边边框工艺的LED灯盘，主要包括散热灯盘、压边边框、透光板、LED驱动电源、接线器、LED光源组件、减震垫，其中，散热灯盘的底面上设有接线器和若干的LED光源组件，LED驱动电源固定于散热灯盘底面的侧壁，散热灯盘端面的边缘上均布有若干的减震垫，透光板安装于减震垫上，压边边框罩住透光板、再与散热灯盘的端面压合；本实用新型具有设计科学，结构简单、合理紧凑，具有高效、稳定、节能、环保、工艺结构简单、密封性能好、灯具整体简洁美观等优点。

Description

压边边框工艺的LED灯盘

技术领域

本实用新型涉及半导体照明的领域，具体地说，是一种压边边框工艺的灯盘。

背景技术

近年来，随着照明技术行业的飞速发展，发光二极管（LED）以其具有高亮度、低能耗、使用寿命长、绿色环保等诸多优点，被广泛地应用在照明行业的诸多个领域。

目前流通市面的几种LED灯盘，主要是由灯盘、LED驱动电源、透光板、散热型材、LED光源板和灯盘盖板等构成,其结构设计复杂，主要还是沿袭传统照明的设计方法，有诸多不足之处。

例如，如图5-1、图5-2、图5-2a所示，一种传统式的大功率LED灯盘，通过在传统荧光灯盘基础上改型实现，其结构采用将安装在一起的透光板和边框，通过卡簧、弹簧片或卡扣等方式扣接在灯盘上，这种方式生产的灯盘结构密封性能差，灰尘、杂质等容易进到灯具里，落在透光板上，从而影响照明效果；而且其结构不紧凑，容易在运输和安装过程中造成透光光板和边框的脱落和损坏，并且灯具的整体做工粗糙、不美观。

又例如，如图6-1、图6-2、图6-2a所示，一种导光板式侧发光LED灯盘，它是将LED光源排列固定在铝型材散热边框上，LED光源沿一定角度照射在导光板上，实现发光面均匀发光，这种设计方法缺点在其结构复杂，工序多，生产成本高；而且灯具边缘照度高，中间光照度低，有明显的暗区，且光源散出的热量淤积于灯体边框上，与空气接触面积太少，散热速度慢，整体散热性能差。边框结合用螺丝固定，有结合缝隙，外形不美观。

又例如，如图7-1、图7-2、图7-2a所示，一种大功率LED灯盘，它的底面边框采用型材拼接后用螺钉锁紧固定在透光板上，再通过螺钉固定在灯盘上，这种设计方法使其灯具的生产零部件多，结构复杂，生产工序增多，使其生产成本很高。铝型材的拼接缝隙不美观，而且不能起到防尘效果。

又例如，如图8-1、图8-2、图8-2a所示，一种大功率LED灯盘，主要是采用螺丝或者卡口将透光板固定于特质边框上，LED灯珠粘贴在灯具底板上，再通过螺丝将底板固定于边框上，这种设计方法使其灯具的生产零部件多，结构复杂，生产工序增多，使其生产成本很高。透光板不能密封固定于边框上，底板和边框的固定也缝隙过大，灯具不美观且无防尘效果。

实用新型内容

为了解决现有技术的不足，本实用新型开发了一种压边边框工艺的LED灯盘，主要包括散热灯盘、压边边框、透光板、LED驱动电源、接线器盖、接线器、LED光源组件、减震垫，其中，所述散热灯盘的底面上设有接线器和若干的LED光源组件，所述LED驱动电源固定于散热灯盘底面的侧壁，所述散热灯盘端面的边缘上均布有若干的减震垫，所述透光板安装于减震垫上，所述压边边框罩住透光板、再与散热灯盘的端面压合。

本实用新型的进一步改进在于：所述接线器上设有接线器盖，所述接线器盖罩住接线器、与接线器共同固定于散热灯盘的底面，

本实用新型的进一步改进还在于：所述压边边框为型材拼角焊接成的一体式边框。

本实用新型的进一步改进还在于：所述LED光源组件是由封装LED芯片的导热基板构成的LED光源和采用高透光材料成型的透镜组成，其背面贴合于散热灯盘底面，LED光源组件与散热灯盘之间设有实现热传导的导热介质。

本实用新型具有设计科学，结构简单、合理紧凑，具有高效、稳定、节能、环保、工艺结构简单、密封性能好、灯具整体简洁美观等优点；如图3-1a、图3-1b、图3-2a、图3-2b所示，本实用新型采用了整体式的压边边框，压合在散热灯盘上，结构工艺简单，有效的提高了灯具的整体密封效果，并同时简洁、美化灯具的外观，使得产品零部件减少的同时减少了生产工序，提高了生产效率，可满足大规模、低成本的工业化生产的需求；通过特制的接线器盖密封住接线器处的灯盘孔洞，有效的防止灰尘杂质落在透光板上，从而不影响透光效果；LED光源组件固定于散热灯盘底面，通过灯盘整体散热，形成良好散热效果；LED光源组件通过特制的透镜有效控制发出的光线，反光效率高且分布均匀，达到完美的照明效果；LED光源直接通过透镜均匀的发散光，经过透光板照射，有效的防止眩光和光照暗区；由于将LED光源直接贴合在散热灯盘底面上，可通过散热灯盘整体散热，有效解决了灯具整体的散热问题；本实用新型用于室内安装，适用于嵌入式安装、吸顶试安装或悬挂式安装等安装方式；使用方便，可适应多种照明场所需求。

附图说明

图1-1是本实用新型中实施例1的立体图。

图1-2是本实用新型中实施例2的立体图。

图2是本实用新型的分解图。

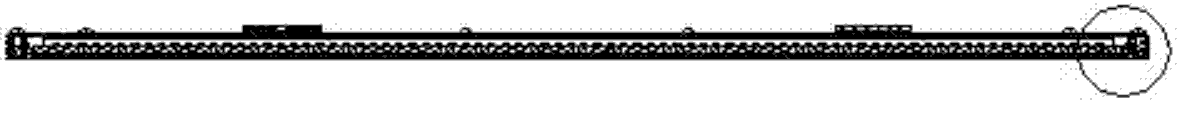

图3-1是本实用新型中实施例1的截面图。

图3-1a、图3-1b为图3-1的细节图。

图3-2是本实用新型中实施例2的截面图。

图3-2a、图3-2b为图3-2的细节图。

图4-1为本实用新型中LED光源组件7的立体图。

图4-2为本实用新型中LED光源组件7的截面图。

图5-1、图5-2、图5-2a、图6-1、图6-2、图6-2a、图7-1、图7-2、图7-2a、图8-1、图8-2、图8-2a为背景技术中的示例图。

其中：1-散热灯盘，2-整体式面板，3-透光板，4-LED驱动电源，5-接线器盖，6-接线器，7-LED光源组件，8-减震垫，9-LED光源，10-透镜。

具体实施方式

下面结合附图，对本实用新型进行详细的说明，以使本实用新型技术方案更易于理解、掌握。

实施例1

如图1-1、图2、图3-1、图3-1a、图3-1b、图4-1、图4-2所示，本实施例为30W高效大功率的LED办公照明灯具，由散热灯盘1、压边边框2、透光板3、LED驱动电源4、接线器盖5、接线器6、LED光源组件7、减震垫8及相应的安装结构等安装构成，所述压边边框2呈“L”字型，其中，所述散热灯盘1的底面上设有接线器6和30个LED光源组件7，所述LED驱动电源4固定于散热灯盘1底面的侧壁，所述散热灯盘1端面的边缘上均布有若干的减震垫8，所述透光板3安装于减震垫8上，所述压边边框2罩住透光板3、再与散热灯盘1的端面压合。所述接线器6上设有接线器盖5，所述接线器盖5罩住接线器6、与接线器6共同固定于散热灯盘1的底面。所述压边边框2为型材拼角焊接成的一体式边框。所述LED光源组件7是由封装LED芯片的导热基板构成的LED光源9和采用高透光材料成型的透镜10组成，其背面贴合于散热灯盘1底面，所述LED光源组件7与散热灯盘1之间设有实现热传导的导热介质。

本实施例的LED光源组件7均采用白光的LED光源9，每个LED光源9的额定功率为1W，每5组为一列，共6列，贴合在散热灯盘1的底面上，通过透镜10的导光组成LED发光面，LED光源组件7之间用导线顺序串接，再把减震垫8贴合在散热灯盘1的端面上, 把透光板3安放在减震垫8上，最后把透光板3罩在端面上后，通过专业设备把压边边框2上的压边整体压合在散热灯盘1的压合面上，从而形成一体式LED灯盘。

如图3-1所示，通过接线器盖5罩住接线器6，用压边边框2与散热灯盘1整体压合在一起，不可拆卸，从而有效的防止灰尘和杂质进入灯具内部。

实施例2

如图1-2、图2、图3-2、图3-2a、图3-2b、图4-1、图4-2所示，本实施例由散热灯盘1、压边边框2、透光板3、LED驱动电源4、接线器盖5、接线器6、LED光源组件7、减震垫8及相应的安装结构等安装构成，所述压边边框2呈“T”字型，其中，所述散热灯盘1的底面上设有接线器6和25个LED光源组件7，所述LED驱动电源4固定于散热灯盘1底面的侧壁，所述散热灯盘1端面的边缘上均布有若干的减震垫8，所述透光板3安装于减震垫8上，所述压边边框2罩住透光板3、再与散热灯盘1的端面压合。所述接线器6上设有接线器盖5，所述接线器盖5罩住接线器6、与接线器6共同固定于散热灯盘1的底面。所述压边边框2为型材拼角焊接成的一体式边框。所述LED光源组件7是由封装LED芯片的导热基板构成的LED光源9和采用高透光材料成型的透镜10组成，其背面贴合于散热灯盘1底面，所述LED光源组件7与散热灯盘1之间设有实现热传导的导热介质。

本实施例的LED光源组件7均采用白光的LED光源9，每个LED光源9的额定功率为1W，每5组为一列，共5列，贴合在散热灯盘1的底面上，通过透镜10的导光组成LED发光面，LED光源组件7之间用导线顺序串接，再把减震垫8贴合在散热灯盘1的端面上, 把透光板3安放在减震垫8上，最后把透光板3罩在端面上后，通过专业设备把“T”型压边边框2上的压边整体压合在散热灯盘1的压合面上，从而形成一体式LED灯盘。

如图3-1、图3-2所示，通过接线器盖5罩住接线器6，用压边边框2与散热灯盘1整体压合在一起，不可拆卸，从而有效的防止灰尘和杂质进入灯具内部。

以上实施例中所阐述的办公照明灯具为嵌入式安装，但是，本实用新型同样适用于吸顶式安装或悬挂式安装。

以上特定实施例及相关附图中所描述的相关特定处理、机构、制造、材料、手段、方法和步骤,应理解为对本实用新型的举例说明，而不应该理解为对本实用新型的限制。

Claims

1.一种压边边框工艺的LED灯盘，其特征在于，主要包括散热灯盘（1）、压边边框（2）、透光板（3）、LED驱动电源（4）、接线器盖（5）、接线器（6）、LED光源组件（7）、减震垫（8），其中，所述散热灯盘（1）的底面上设有接线器（6）和若干的LED光源组件（7），所述LED驱动电源（4）固定于散热灯盘（1）底面的侧壁，所述散热灯盘（1）端面的边缘上均布有若干的减震垫（8），所述透光板（3）安装于减震垫（8）上，所述压边边框（2）罩住透光板（3）、再与散热灯盘（1）的端面压合。

2.根据权利要求1所述的压边边框工艺的LED灯盘，其特征在于，压边边框（2）为型材拼角焊接加工成形后为一个整体式边框。

3.根据权利要求1所述的压边边框工艺的LED灯盘，其特征在于，压边边框（2）是整体压合在散热灯盘（1）上。

4.根据权利要求1所述的压边边框工艺的LED灯盘，其特征在于，所述接线器（6）上设有接线器盖（5），所述接线器盖（5）罩住接线器（6）、与接线器（6）共同固定于散热灯盘（1）的底面。

5.根据权利要求1所述的压边边框工艺的LED灯盘，其特征在于，所述LED光源组件（7）是由封装LED芯片的导热基板构成的LED光源（9）和采用高透光材料成型的透镜（10）组成，其背面贴合于散热灯盘（1）底面，所述LED光源组件（7）与散热灯盘（1）之间设有实现热传导的导热介质。
