Abstract
本实用新型涉及一种可自由组合的拼装平台，它包括至少两个平台单元和基础横梁，每个平台单元包括一个矩形框架和铺板，矩形框架内纵向设有连接杆，铺板设于矩形框架上部，所述平台单元铺设在间隔设置的基础横梁上方；所述矩形框架的宽度小于等于2m。本实用新型提高了拼装质量及效率；平台一次制作后能周转和转场使用；提供现场标准化施工；降低施工成本。
Description
技术领域
本实用新型涉及一种拼装平台，具体的说是可自由组合的拼装平台。
背景技术
对于钢结构的地面拼装，一般使用脚手架或其它材料搭设固定的拼装平台，对于先前的拼装平台使用很不方便，空间钢结构造型越来越不规则，结构拼装对拼装平台的平整度、外形大小等要求变化较快，在具体工程中存在每一个单元对拼装平台的要求都不一样，对于无法进行重复利用的拼装平台需要进行从新搭设，施工工效较低。
发明内容
本实用新型旨在克服现有技术的缺陷，提供一种可自由组合的拼装平台，提供现场标准化施工，降低成本。
为了解决上述技术问题，本实用新型是这样实现的：
一种可自由组合的拼装平台，其特征在于：它包括至少两个平台单元和基础横梁，每个平台单元包括一个矩形框架和铺板，矩形框架内纵向设有连接杆，铺板设于矩形框架上部，所述平台单元铺设在间隔设置的基础横梁上方。
所述的可自由组合的拼装平台，其特征在于：所述矩形框架的宽度小于等于2m。
本实用新型的有益效果是：提高拼装质量及效率；平台一次制作后能周转和转场使用；提供现场标准化施工；降低施工成本。
附图说明
下面结合附图和实施方式对本实用新型作进一步的详细说明：
图1为本实用新型的结构示意图。

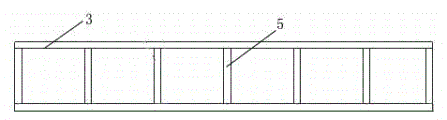

图2为本实用新型矩形框架的结构示意图。

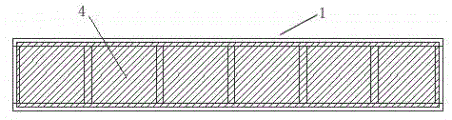

图3为本实用新型平台单元的结构示意图。
具体实施方式
如图1、图2和图3所示：一种可自由组合的拼装平台，它包括至少两个平台单元1和基础横梁2，每个平台单元包括一个矩形框架3和铺板4，矩形框架内纵向设有连接杆5，铺板设于矩形框架上部，所述平台单元铺设在间隔设置的基础横梁上方；所述矩形框架的宽度小于等于2m，便于运输；矩形框架的长度可以按照组合要去制成1m、2m、5m或10m。
Claims (2)
1.一种可自由组合的拼装平台，其特征在于：它包括至少两个平台单元和基础横梁，每个平台单元包括一个矩形框架和铺板，矩形框架内纵向设有连接杆，铺板设于矩形框架上部，所述平台单元铺设在间隔设置的基础横梁上方。
2.根据权利要求1所述的可自由组合的拼装平台，其特征在于：所述矩形框架的宽度小于等于2m。
