Abstract
本实用新型涉及一种方便接插连线的充电电池，包括电池芯体、由芯体抽出的多根电连接线、与多根电连接线连接的接头组件，其在供电接口引线组上又分出一组充电接口引线组，将平衡电压接口引线组与充电接口引线组通过同一充电接插头与充电装置的充电接口连接，在充电时只需将充电接口与充电器的对应接头连接，具有操作方便，效率高的优点。
Description
技术领域
本实用新型属于供电系统领域，涉及一种需要在充电时平衡电压的电池。
背景技术
近年来，锂电池以其能量大、环保等优点为人们所青睐，越来越多的使用于汽车、照相机、手机、手提电脑、便携式摄像机。
对于串联结构的锂电池来说，需要在充电时平衡电压，所以一般锂电池具有平衡电压引线接插头7和供电接插头8（如图1所示），在充电时这两组接插头都必须同时与负载或充电装置的相应的平衡电压接插件11和供电接插件12连接（如图4所示），充电接口引线组3在放电时也可作为为负载供电的接口，这种结构存在充电连接复杂，操作不便的缺点。
发明内容
为解决现有供电电池充电接线复杂，操作不便的缺点，本实用新型提供一种电池，具有充放电连接方便的优点。
本实用新型的技术解决方案如下：
一种方便接插连线的充电电池，包括电池芯体1、由芯体抽出的多根电连接线、与多根电连接线连接的接头组件，所述多根电连接线包括平衡电压接口引线组2和充电接口引线组3，其特殊之处在于：
所述多根电连接线还包括供电接口引线组4，所述供电接口引线组4与充电接口引线组3并联；
所述接头组件包括与平衡电压接口引线组2和充电接口引线组3连接的充电接还包括电池壳体5和壳体端盖6；所述电池芯体1放置在电池壳体5和壳体端盖6组成的腔体内，所述充电接插头7和供电接插头8设置在壳体端盖6上。
还包括设置在平衡电压接口引线组2与充电接插头7之间、充电接口引线组3与充电接插头7之间以及供电接口引线组4与供电接插头8之间的三个接插件9。
上述电池壳体的底部外侧面对称设置有两个向外凸起的凸块10。
本实用新型的有益效果：
1、本实用新型一种电池，其在供电接口引线组上又分出一组充电接口引线组，将平衡电压接口引线组与充电接口引线组通过同一充电接插头与充电装置的充电接口连接，在充电时只需将充电接口与充电器的对应接头连接，具有操作方便，效率高的优点；
另外，在供电时，可利用此组充电接口引线组实时检测电池电压。
2、本实用新型一种电池，将电池芯体及各连接线放置于壳体内，充电接插头和供电接插头设置在壳体端盖上，避免电池芯体及各连接线暴漏在外，具有保护电池芯体及各连接线的作用，增长电池寿命，同时便于操作。
3、本实用新型一种电池，供电接口引线组接入一个接插件，充电接口的两小组引线组分别对应一个接插件，便于电连接线与供电接插头或充电接插头连接之前的线路分类，也便于在电池发生故障时的维修。
4、本实用新型壳体底端设置有凸块，便于电池从电池盒中取出。
附图说明
图1是现有的电池结构图；

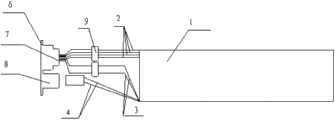

图2是本实用新型的电池结构图；
图3是电池壳体图；
图4现有的电池与充电装置的连接示意图；
图5为本实用新型的电池与充电装置的连接示意图。
具体实施方式
如图2、图3所示，一种方便接插连线的充电电池，包括电池芯体1、接头组件、由芯体抽出的平衡电压接口引线组2、充电接口引线组3及供电接口引线组4，供电接口引线组4与充电接口引线组3并联。
接头组件包括与平衡电压接口引线组2和充电接口引线组3连接的充电接插头7、与供电接口引线组4连接的供电接插头8。
此种结构的电池，其在供电接口引线组上又分出一组充电接口引线组，将平衡电压接口引线组与充电接口引线组连接到同一充电接插头。
相应的，此种结构的充电装置在结构上也做了类似的改变，如图5所示，为本实用新型充电电池与充电装置的连接关系示意图，在冲电时，只需将电池的充电接插头7与充电装置的充电接插件13相连接即可；具有操作方便，效率高的优点；另外，在供电时，可利用此组充电接口引线组检测电池电压。
为更加方便操作，避免电池芯体及各连接线暴漏在外，增长电池寿命等，可将电池芯体及各电连接线放置于壳体内，将充电接插头和供电接插头设置在壳体端盖上。
为便于壳体内各连接线的分类，可加入三个接插件，每个接插件对应一组连接线。
Claims (4)
1.一种方便接插连线的充电电池，包括电池芯体（1）、由芯体抽出的多根电连接线、与多根电连接线连接的接头组件，所述多根电连接线包括平衡电压接口引线组（2）和充电接口引线组（3），
其特征在于：
所述多根电连接线还包括供电接口引线组(4)，所述供电接口引线组(4)与充电接口引线组(3)并联；
所述接头组件包括与平衡电压接口引线组(2)和充电接口引线组(3)连接的充电接插头(7)、与供电接口引线组（4）连接的供电接插头（8）。
2.根据权利要求1所述的方便接插连线的充电电池，其特征在于：还包括电池壳体（5）和壳体端盖（6）；所述电池芯体（1）放置在电池壳体（5）和壳体端盖(6)组成的腔体内，所述充电接插头(7)和供电接插头(8)设置在壳体端盖(6)上。
3.根据权利要求1或2所述的方便接插连线的充电电池，其特征在于：还包括设置在平衡电压接口引线组(2)与充电接插头(7)之间、充电接口引线组(3)与充电接插头(7)之间以及供电接口引线组(4)与供电接插头(8)之间的三个接插件(9)。
4.根据权利要求3所述的一种电池，其特征在于：所述电池壳体的底部外侧面对称设置有两个向外凸起的凸块(10)。
