Abstract

本实用新型公开一种可充电移动LED日光管，日光管包括灯板、散热器和控制电路，灯板贴装在散热器上，控制电路控制灯板工作，所述的控制电路包括充电接口、DC-DC降压模块、光源调节控制模块、LED光源和内置电池，内置电池通过DC-DC降压模块输出电源给光源调节控制模块，光源调节控制模块给LED光源供电，LED光源设置在灯板上，充电接口给内置电池供电。本实用新型为一种移动式LED日光管，其可充电、可调光、可携带，且发光效率高、使用方便、照明时间超长，可广泛应用于移动摊位、维修应急、登山露营、停电应急、演唱晚会、出差旅游、报警警示等等，应用范围十分广泛。

Description

一种可充电移动LED日光管
技术领域
    本实用新型公开一种LED灯，特别是一种可充电移动LED日光管。
背景技术
    随着LED照明技术的日益发展，LED照明灯具在人们日常生活中的应用越来越广泛，LED球泡灯、LED灯管等大有取代传统白炽灯和传统的日光灯的趋势，现有技术中的LED灯管通常只具有照明功能，当停电的时候，即不能使用，给使用者带来很多不便之处。
发明内容
针对上述提到的现有技术中的LED灯管停电时不能使用的缺点，本实用新型提供一种新的可充电移动LED日光管，其内置充电电池，可实现移动照明的功能，大大方便使用。
本实用新型解决其技术问题采用的技术方案是：一种可充电移动LED日光管，日光管包括灯板、散热器和控制电路，灯板贴装在散热器上，控制电路控制灯板工作，所述的控制电路包括充电接口、DC-DC降压模块、光源调节控制模块、LED光源和内置电池，内置电池通过DC-DC降压模块输出电源给光源调节控制模块，光源调节控制模块给LED光源供电，LED光源设置在灯板上，充电接口给内置电池供电。
本实用新型解决其技术问题采用的技术方案进一步还包括：
所述的控制电路还包括充电保护模块，充电接口连接在充电保护模块上，充电接口通过充电保护模块给内置电池充电。
所述的控制电路还包括放电保护模块，内置电池通过放电保护模块给LED光源供电。
所述的控制电路还包括电量检测模块和电量显示模块，电量检测模块连接在内置电池上，检测电池电量并输出给光源调节控制模块，光源调节控制模块控制电量显示模块工作。
所述的电量显示模块采用三个LED。
所述的控制电路还包括功能按键，功能按键连接在光源调节控制模块上。
所述的控制电路还包括过温保护模块，过温保护模块连接在充电接口和内置电池之间。
所述的日光管还包括灯罩，灯罩安装在散热器上。
本实用新型的有益效果是：本实用新型为一种移动式LED日光管，其可充电、可调光、可携带，且发光效率高、使用方便、照明时间超长，可广泛应用于移动摊位、维修应急、登山露营、停电应急、演唱晚会、出差旅游、报警警示等等，应用范围十分广泛。
下面将结合附图和具体实施方式对本实用新型做进一步说明。
附图说明
    图1为本实用新型电路方框图。
具体实施方式
本实施例为本实用新型优选实施方式，其他凡其原理和基本结构与本实施例相同或近似的，均在本实用新型保护范围之内。
本实用新型为一种可充电移动LED日光管，其主要包括灯板、散热器和控制电路，其中，灯板贴装在散热器上，本实施例中，散热器采用铝合金制成，控制电路控制灯板工作，本实施例中，在散热器上还固定安装有工程塑料制成的灯罩。本实施例中，控制电路主要包括充电接口、DC-DC降压模块、光源调节控制模块、LED光源和内置电池，内置电池通过DC-DC降压模块输出电源给光源调节控制模块，光源调节控制模块给LED光源供电，LED光源设置在灯板上，充电接口给内置电池供电，本实施例中，控制电路还包括充电保护模块，充电接口连接在充电保护模块上，充电接口通过充电保护模块给内置电池充电，控制电路还包括放电保护模块，内置电池通过放电保护模块给LED光源供电，控制电路还包括过温保护模块，过温保护模块连接在充电接口和内置电池之间，本实施例中，充电保护模块、放电保护模块、过温保护模块采用同一集成IC实现。
本实施例中，控制电路还包括电量检测模块和电量显示模块，用于检测并显示电池电量，电量检测模块连接在内置电池上，检测电池电量并输出给光源调节控制模块，光源调节控制模块控制电量显示模块工作，本实施例中，电量显示模块采用三个LED，分别用于显示30%电量、70%电量和100%电量。本实施例中，控制电路还包括功能按键，功能按键连接在光源调节控制模块上，用于开关和控制调换工作模式等功能。
本实用新型采用微电脑（MCU）只能控制高度集成极少外围元器件的单片电路，其使用可充电式锂电池18650型，支持0V电池充电，并可才有用涓流预充模式，更好保护电池并具有电池过充、电池过放以及过流、短路等保护功能。本实施例中，内置电量检测比较电路，充电时电池电量显示一目了然。点灯时具有自动识别多种模式，采用开机/关机和任意调光的一键式控制，操作简单方便。
LED光源作为绿色、节能、省电、长寿命的第四代新光源应用于各方面，广受关注，产品发展极其迅速，新产品层出不穷。目前，作为“移动式日光灯管”照明的出现，尚属起步阶段，发展前景十分广阔。本实用新型采用高集成度的智能控制移动式灯具，尚属首次。本实用新型在移动的灯具的智能控制，使用超大容量电池，连续电灯时间内可大于8小时以上，可自动检测，电池过放、过充、过流、短路等均有自动保护功能，保证了产品的可靠性和安全性。本实用新型将充放电管理模块，MCU电量检测及LED指示模块，升压放电管理模块集中在一个IC上。完全取代了目前市场上充电管理IC+MCU+升压IC等方案。为此，整个控制电路设计极其小巧。在直径26mm的PCB板上完全实现了产品的全部功能。本实用新型的设计采用DC-DC降压设计方案，故电源转换率可达90%以上，效率高、损耗小，完全体现节能原则符合绿色产品的要求。
本实用新型在使用时，有如下几种工作模式：

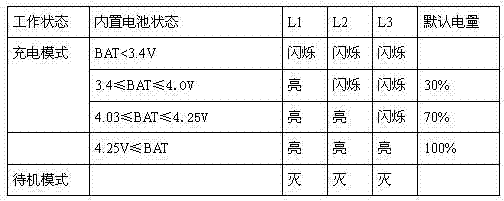

（1）、充电模式：
当产品进行充电时，接入5V电源，电源管理电路进入充电状态。LED指示灯电量显示状态如下：
Figure 427502DEST_PATH_IMAGE001
其中，BAT为标称值。
本实施例中，LED灯显示“闪烁”表示充电过程中，L1灯亮表示电量已达到30%，L1、L2灯量表示达到70%，L1、L2、L3全亮表示充电已完成达到100%。

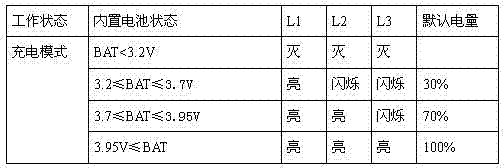

（2）、放电模式：
当产品进入点灯状态时（即放电模式）电源管理电路进入放电状态，LED指示灯电量显示状态如下：
Figure 304191DEST_PATH_IMAGE002
本实施例中，当电池电压低于3.2V时，本实用新型将自动关机。
本实用新型充放电的全部过程均为内置软件控制，自动切换，这是由于MCU的预设及默认。

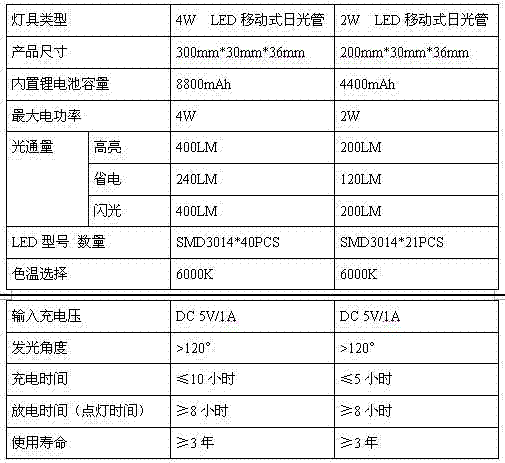

下面以两种具体产品规格产品对本实用新型做进一步说明。
Figure 126654DEST_PATH_IMAGE003
本实用新型结构采用铝合金和工程塑料设计，牢固可靠。在使用时可经受振动、冲击等恶劣条件，产品的工作模式分为：
A、                   实时照明：此时照明亮度为满功率（高光亮度），可连续使用8小时以上。
B、                    省电照明：此时照明亮度为满功率的60%，可连续使用12小时以上。
C、                    闪光警示：此时照明功率为50%，闪光频率为4Hz。脉冲峰谷比为1：1。可连续使用16小时以上，加上本机附件红色PC罩立即显示红光。
产品的使用如下：
输入电源为5V/1A，充电时设计电流为0.7A，按理论计算充电时间应为：
2W规格：充电计算：4.4mAh*3.7V=16.28W
16.28W/5V*0.7A=4.65h充电时间小于5小时。
放电计算：16.28W/2W==8.14h放电时间大于8小时。
4W规格：充电计算：8.8mAh*3.7V=32.56W
32.56W/5V*0.7A=9.3h充电时间小于10小时。
放电计算：32.56W/4W=8.14h放电时间大于8小时。
由于LED灯珠技术的发展和工艺不断改进，灯珠的光通量流明（LM）不断提高。所以达到一定的光亮度对电功率的要求在下降，所以标称2W或4W的电功率在设计应用中不需要满功率输出，放电时间将为大大超过预定的设计时间。
本实用新型在使用操作中极为简单，开机/关机只要“长按”按键2秒~3秒，灯光调节采用“短按”按键1秒左右。
本实用新型为一种移动式LED日光管，其可充电、可调光、可携带，且发光效率高、使用方便、照明时间超长，可广泛应用于移动摊位、维修应急、登山露营、停电应急、演唱晚会、出差旅游、报警警示等等，应用范围十分广泛。

Claims (8)

1.一种可充电移动LED日光管，其特征是：所述的日光管包括灯板、散热器和控制电路，灯板贴装在散热器上，控制电路控制灯板工作，所述的控制电路包括充电接口、DC-DC降压模块、光源调节控制模块、LED光源和内置电池，内置电池通过DC-DC降压模块输出电源给光源调节控制模块，光源调节控制模块给LED光源供电，LED光源设置在灯板上，充电接口给内置电池供电。
2.根据权利要求1所述的可充电移动LED日光管，其特征是：所述的控制电路还包括充电保护模块，充电接口连接在充电保护模块上，充电接口通过充电保护模块给内置电池充电。
3.根据权利要求1所述的可充电移动LED日光管，其特征是：所述的控制电路还包括放电保护模块，内置电池通过放电保护模块给LED光源供电。
4.根据权利要求1或2或3所述的可充电移动LED日光管，其特征是：所述的控制电路还包括电量检测模块和电量显示模块，电量检测模块连接在内置电池上，检测电池电量并输出给光源调节控制模块，光源调节控制模块控制电量显示模块工作。
5.根据权利要求4所述的可充电移动LED日光管，其特征是：所述的电量显示模块采用三个LED。
6.根据权利要求1或2或3所述的可充电移动LED日光管，其特征是：所述的控制电路还包括功能按键，功能按键连接在光源调节控制模块上。
7.根据权利要求1或2或3所述的可充电移动LED日光管，其特征是：所述的控制电路还包括过温保护模块，过温保护模块连接在充电接口和内置电池之间。
8.根据权利要求1或2或3所述的可充电移动LED日光管，其特征是：所述的日光管还包括灯罩，灯罩安装在散热器上。
