Abstract
本实用新型公开了一种LED荧光粉远置透镜，包括一罩覆LED光源的LED透镜，所述LED透镜为双层结构，外层为PC层，内层为荧光粉胶层。本实用新型采用远程激发荧光粉的结构，可简化LED光源的封装工艺，解决了成品一致性偏差较大，成品合格率偏低的问题，同时降低了LED晶片的温度，延缓了荧光粉的老化，延长了灯具的使用寿命。
Description
技术领域
本实用新型涉及一种LED透镜，特别是涉及一种用于各种LED灯具的LED荧光粉远置透镜，属于LED照明领域。
背景技术
LED光源作为一种新型节能型光源，因其发光效率高、显色性好、寿命长等性能，正逐渐成为照明市场中强有力的竞争者。LED光源传统封装方式为在LED晶片上直接涂覆荧光粉再封装，或者直接将混有荧光粉的硅胶涂覆在LED晶片上。最后加LED透镜或者进行其他光学设计以满足LED灯具配光需求。传统封装方式仍存在不足之处，封装时点荧光粉胶工艺较为复杂，成品一致性偏差较大，成品合格率偏低。传统封装方式，荧光粉与LED晶片直接接触，部分光在LED晶片表面直接激发，LED晶片温度升高，不利于晶片散热，加速了荧光粉的老化。
发明内容
针对现有技术的不足，本实用新型的目的在于，提供一种简化LED光源封装工艺、提高成品一致性、延缓荧光粉老化的LED荧光粉远置透镜。
为解决上述技术问题，本实用新型采用的技术方案是：LED荧光粉远置透镜，包括一罩覆LED光源的LED透镜，其特征在于，所述LED透镜为双层结构，外层为PC层，内层为荧光粉胶层。
前述的LED荧光粉远置透镜，其特征在于，所述PC的透光率≥89%。
前述的LED荧光粉远置透镜，其特征在于，所述荧光粉的色温为2200～8000K。
前述的LED荧光粉远置透镜，其特征在于，所述LED透镜的形状为球面或非球面。
前述的LED荧光粉远置透镜，其特征在于，所述LED光源为单颗LED光源或多颗LED光源。
本实用新型的有益效果是：采用远程激发荧光粉的结构，可简化LED光源的封装工艺，解决了成品一致性偏差较大，成品合格率偏低的问题，同时降低了LED晶片的温度，延缓了荧光粉的老化，延长了灯具的使用寿命。
附图说明

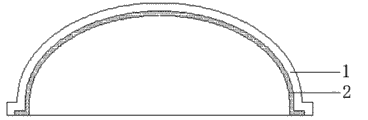

图1是本实用新型的结构示意图；
图2为本实用新型用于单颗LED光源的装配示意图；
图3为本实用新型用于多颗LED光源的装配示意图。
具体实施方式
为进一步揭示本实用新型的技术方案，下面结合附图详细说明本实用新型的实施方式：如图1至图3所示，LED荧光粉远置透镜，包括一罩覆LED光源的LED透镜，LED透镜为双层结构，外层1为PC层，PC的透光率≥89%。内层2为荧光粉胶层，色温为2200～8000K。LED透镜的形状为球面或非球面。LED光源为单颗LED光源3或多颗LED光源4，图2为本实用新型用于单颗LED光源的装配示意图，图3为本实用新型用于多颗LED光源的装配示意图。
本实用新型采用远程激发荧光粉的结构，可简化LED光源的封装工艺，解决了成品一致性偏差较大，成品合格率偏低的问题，同时降低了LED晶片的温度，延缓了荧光粉的老化，延长了灯具的使用寿命。
以上通过对所列实施方式的介绍，阐述了本实用新型的基本构思和基本原理。但本实用新型绝不限于上述所列实施方式，凡是基于本实用新型的技术方案所作的等同变化、改进及故意变劣等行为，均应属于本实用新型的保护范围。
Claims (5)
1. LED荧光粉远置透镜，包括一罩覆LED光源的LED透镜，其特征在于，所述LED透镜为双层结构，外层为PC层，内层为荧光粉胶层。
2.根据权利要求1所述的LED荧光粉远置透镜，其特征在于，所述PC的透光率≥89%。
3.根据权利要求1所述的LED荧光粉远置透镜，其特征在于，所述荧光粉的色温为2200～8000K。
4.根据权利要求1所述的LED荧光粉远置透镜，其特征在于，所述LED透镜的形状为球面或非球面。
5.根据权利要求1-4中任一所述的LED荧光粉远置透镜，其特征在于，所述LED光源为单颗LED光源或多颗LED光源。
