Abstract
本实用新型提供了一种往复式振动装置，可以方便地对物料进行筛选，劳动强度小，效率高，其特征在于：其包括机座，所述机座上设置有导杆，振动筛活动连接所述导杆，所述振动筛通过球头连杆连接驱动轮盘，所述球头连杆与所述驱动轮盘偏心连接，所述驱动轮盘连接动力传动装置。
Description
技术领域
本实用新型涉及筛选装置的技术领域，具体为一种往复式振动装置。
背景技术
在对物料进行筛选时，需要对筛盘来回运动，现有的物料筛选通通常是通过人工进行，这种物料筛选方法劳动强度很大，而且效率低。
发明内容
针对上述问题，本实用新型提供了一种往复式振动装置，可以方便地对物料进行筛选，劳动强度小，效率高。
其技术方案是这样的，一种往复式振动装置，其特征在于：其包括机座，所述机座上设置有导杆，振动筛活动连接所述导杆，所述振动筛通过球头连杆连接驱动轮盘，所述球头连杆与所述驱动轮盘偏心连接，所述驱动轮盘连接动力传动装置。
其进一步特征在于：所述振动筛通过直线轴承连接所述导杆；所述动力传动装置包括驱动马达，所述驱动马达固定在所述机座上，所述驱动轮盘连接所述驱动马达。
本实用新型的上述结构中，由于机座上设置有导杆，振动筛活动连接导杆，振动筛通过球头连杆连接驱动轮盘，球头连杆与驱动轮盘偏心连接，驱动轮盘连接动力传动装置，驱动轮盘的旋转带动偏心连接的球头连杆旋转，球头连杆带动振动筛在导杆上左右直线运动，实现了物料的筛选，降低了劳动强度，提高了劳动效率。
附图说明

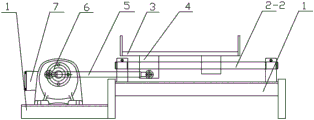

图1为本实用新型往复式振动装置的主视结构示意图；
图2为图1的俯视图；
图3为往复式振动装置的运动状态图；
图4为往复式振动装置的运动状态图；
图5为往复式振动装置的运动状态图。
具体实施方式
见图1、图2、图3，一种往复式振动装置，其包括机座1，机座上设置有两根导杆2-1、2-2，振动筛3通过直线轴承4分别连接导杆2-1、2-2，振动筛3通过球头连杆5连接驱动轮盘6，球头连杆5与驱动轮盘6偏心连接，驱动轮盘6接驱动马达7，驱动马达7固定在机座1上。
下面结合图1、图2、图3、图4、图5来说明本实用新型输送机滚筒结构的工作原理：
驱动马达7带动驱动轮盘6旋转，驱动轮盘6带动偏心连接的球头连杆5的一端旋转，球头连杆5的另一端带动振动筛3沿导杆2往复运动，实现了物料的筛选。
Claims (3)
1.一种往复式振动装置，其特征在于：其包括机座，所述机座上设置有导杆，振动筛活动连接所述导杆，所述振动筛通过球头连杆连接驱动轮盘，所述球头连杆与所述驱动轮盘偏心连接，所述驱动轮盘连接动力传动装置。
2.根据权利要求1所述的一种往复式振动装置，其特征在于：所述振动筛通过直线轴承连接所述导杆。
3.根据权利要求1或者2所述的一种往复式振动装置，其特征在于：所述动力传动装置包括驱动马达，所述驱动马达固定在所述机座上，所述驱动轮盘连接所述驱动马达。
