CN202824947U - 气体保护焊机送丝机托盘万向器 - Google Patents
气体保护焊机送丝机托盘万向器 Download PDFInfo
- Publication number
- CN202824947U CN202824947U CN 201220204613 CN201220204613U CN202824947U CN 202824947 U CN202824947 U CN 202824947U CN 201220204613 CN201220204613 CN 201220204613 CN 201220204613 U CN201220204613 U CN 201220204613U CN 202824947 U CN202824947 U CN 202824947U
- Authority
- CN
- China
- Prior art keywords
- welding machine
- supporting plate
- universal
- gas shielded
- wire feeder
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Expired - Fee Related
Links
- 238000003466 welding Methods 0.000 title claims abstract description 43
- 238000005452 bending Methods 0.000 claims description 4
- 238000004519 manufacturing process Methods 0.000 abstract description 3
- 238000000034 method Methods 0.000 abstract description 3
- 230000007547 defect Effects 0.000 abstract 2
- 238000005299 abrasion Methods 0.000 abstract 1
- 230000000916 dilatatory effect Effects 0.000 description 8
- 230000000694 effects Effects 0.000 description 4
- 230000009286 beneficial effect Effects 0.000 description 2
- 230000007812 deficiency Effects 0.000 description 2
- 238000005516 engineering process Methods 0.000 description 1
- 239000002699 waste material Substances 0.000 description 1
Images
Landscapes
- Unwinding Of Filamentary Materials (AREA)
Abstract
一种气体保护焊机送丝机托盘万向器，是将气体保护焊机的送丝机放置在气体保护焊机送丝机托盘万向器上来实现保护与灵活移动360度旋转的实用装置。为了克服现有在生产中需要经常的移动焊机送丝机的现象，在使用过程中的不便和对焊机送丝机磨损的不足，本实用新型提供一种保护与灵活移动360度的作用，进而保证在焊机在面对不同工件需要人工调整的不足。本实用新型解决其技术问题所采用的技术方案是：将气保焊机的送丝机放置在气体保护焊机送丝机托盘万向器上来实现保护与灵活移动360度旋转的实用装置。
Description
技术领域：
本实用新型涉及气体保护焊机送丝机托盘万向器的保护与灵活移动360度的移动装置；尤其是能避免在生产工作常常因为在焊接中由于不同工件的要求不同需要经常移动气体保护焊机送丝机的现象，具备较高的机械灵活能力，能在对焊不同工件时可以大大的提高工作效益，创造更多的经济效益。
背景技术：
目前，公知的气体保护焊机送丝机没有一种可以在焊接连续工作灵活移动360度的移动装置，必须需要人工的进行调整才可以再次投入工作，给生产带来诸多不便和时间的浪费。
发明内容：
为了克服现有在生产中需要经常的移动送丝机的现象，在使用过程中的不便和对送丝机的磨损的不足，本实用新型提供一种保护与灵活移动360度的作用，进而保证在焊结不同工件需要人工调整的不足。
本实用新型解决其技术问题所采用的技术方案是：将气体保护焊机送丝机放置在气体保护焊机送丝机托盘万向器上来实现保护与灵活移动360度的作用。
具体的技术方案为：所述气体保护焊机送丝机托盘万向器，采用五部分组装：托板、万向轴承、底板、万向轮、保护杆，在托板一侧有四个螺丝孔，一个螺丝孔是固定焊机，三个孔用来固定托板与保护杆，托板中间部位有四个螺丝孔用来与万向轴承上端连接固定，万向轴承上下各有螺丝孔四个，万向轴承下部分螺丝孔与底板中间部位有四个螺丝孔连接固定，在底板四个角部位有螺丝孔各四个用来分别与四个万向轮连接固定，托板是直角折弯翻边处理提高承重能力和防止焊机滑落，万向轴承与托板的连接使得放置在托板上的焊机可以360度的灵活操作。
其优选的技术方案是：保护杆与托板一侧固定，托板与万向轴承上端连接固定，万向轴承下部分与底板连接固定，底板与四个万向轮连接固定。
气体保护焊机送丝机托盘万向器，采用五部分组装：托板、万向轴承、底板、万向轮、保护支撑杆，在托板一侧有四个螺丝孔，一个螺丝孔是固定焊机，三个孔用来固定托板与保护支撑杆。托板中间部位有四个螺丝孔用来与万向轴承上端连接固定。万向轴承上下各有螺丝孔四个，万向轴承下部分螺丝孔与底板中间部位有四个螺丝孔连接固定。在底板四个角部位有螺丝孔各四个有来分别与四个万向轮连接固定。托板是直角折弯翻边处理提高承重能力和防止焊机滑落，万向轴承与托板的连接使得放置在托板上的焊机可以360度的灵活操作，万向轴承与底板的连接是为了底部的稳定性，在底板下连接的四个万向轮起到灵活拖拉移动的作用，四个万向轮平均分摊载重量让焊机在拖拉旋转下也同样稳定，保护支撑杆起到在拖拉过程中让气管和电源线减少与地面的摩擦，降低损坏。从而实现保护与灵活移动360度旋转的移动的目的。
本实用新型的有益效果是，用万向轮来替代人工的拖拉，用万向轴承实现对焊件的不同角度的工作需 求，用保护支撑杆来保护气管和电源线与地面的摩擦。结构新颖、紧凑而简单，造价低廉。
附图说明：
附图绘出本实用新型的气体保护焊机送丝机托盘万向器的结构示意图。

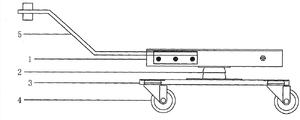

图1是本实用新型的气体保护焊机送丝机托盘万向器的正视结构示意图，
图2是本实用新型的气体保护焊机送丝机托盘万向器的结构示意图。
具体实施方式：
气体保护焊机送丝机托盘万向器，采用五部分组装：托板1、万向轴承2、底板3、万向轮4、保护支撑杆5，在托板1一侧有四个螺丝孔，一个螺丝孔是固定焊机，三个孔用来固定托板1与保护支撑杆5。托板1中间部位有四个螺丝孔用来与万向轴承2上端连接固定。万向轴承2上下各有螺丝孔四个，万向轴承2下部分螺丝孔与底板3中间部位有四个螺丝孔连接固定。在底板3四个角部位有螺丝孔各四个有来分别与四个万向轮4连接固定。托板1是直角折弯翻边处理提高承重能力和防止焊机滑落，万向轴承2与托板1的连接使得放置在托板1上的焊机可以360度的灵活操作，万向轴承2与底板3的连接是为了底部的稳定性，在底板3下连接的四个万向轮4起到灵活拖拉移动的作用，四个万向轮4平均分摊载重量让焊机在拖拉旋转下也同样稳定，保护支撑杆5起到在拖拉过程中让气管和电源线减少与地面的摩擦，降低损坏。从而实现保护与灵活移动360度旋转的移动的目的。
本实用新型的有益效果是，用万向轮4来替代人工的拖拉，用万向轴承2实现对焊件的不同角度的工作需求，用保护支撑杆5来保护气管和电源线与地面的摩擦。结构新颖、紧凑而简单，造价低廉，市场前景广泛。
Claims (2)
1.气体保护焊机送丝机托盘万向器，采用五部分组装：托板(1)、万向轴承(2)、底板(3)、万向轮(4)、保护杆(5)，在托板(1)一侧有四个螺丝孔，一个螺丝孔是固定焊机，三个孔用来固定托板(1)与保护杆(5)，托板(1)中间部位有四个螺丝孔用来与万向轴承(2)上端连接固定，万向轴承(2)上下各有螺丝孔四个，万向轴承(2)下部分螺丝孔与底板(3)中间部位有四个螺丝孔连接固定，在底板(3)四个角部位有螺丝孔各四个用来分别与四个万向轮(4)连接固定，托板(1)是直角折弯翻边处理提高承重能力和防止焊机滑落，万向轴承(2)与托板(1)的连接使得放置在托板(1)上的焊机可以360度的灵活操作。
2.根据权利要求1述的气体保护焊机送丝机托盘万向器，其特征是：保护杆(5)与托板(1)一侧固定，托板(1)与万向轴承(2)上端连接固定，万向轴承(2)下部分与底板(3)连接固定，底板(3)与四个万向轮(4)连接固定。
