本实用新型公开了一种微型柔软超轻型数传用电缆，包括多根导体，多根导体采用多股镀银铜线束、绞合而成，多根导体外均绕包有半定向聚四氟乙烯薄膜构成绝缘层构成绝缘线芯，每两根绝缘线芯对绞成束构成导体组并于外侧设有分屏蔽层，分屏蔽层采用铝塑复合薄膜绕包构成，绕包时铝面向外，覆盖率达100%，多对包裹分屏蔽层的导体组绞合成束构成缆芯，缆芯外设有铝塑复合薄膜绕包构成中屏蔽层，中屏蔽层绕包时铝面向外，中屏蔽层外设有总屏蔽层，总屏蔽层采用镀锡铜线编织构成，编织密度不小于95%。本实用新型采用多层屏蔽，防外界电磁场的干扰、内部信号不泄漏、不影响其他的传输仪器与设备、敷设空间小、重量轻、频繁移动、便于更换。
Description
技术领域：
本实用新型涉及航空航天技术中卫星通信应用系统，尤其涉及一种微型柔软超轻型数传用电缆。
背景技术：
在航空航天技术中卫星通信应用系统，作为卫星移动通信业务地面终端设备及关键配套部件的电缆，以前采用的结构是①多层编织；②一层绕包和多层编织屏蔽组合；③多层绕包，这几种结构从柔软度、体积、重量与强度都不能满足要求，这就需要设计新型的多对电缆结构，材料选用密度小的来达到如此要求。
为了满足客户的使用环境与传输特性要求，所以需要从选材、结构设计到工艺控制进行了多方论证，设计一种结构合理、性能优越的电缆。
实用新型内容：
为了弥补现有技术问题，本实用新型的目的是提供一种微型柔软超轻型数传用电缆，防外界电磁场的干扰、内部信号不泄漏、不影响其他的传输仪器与设备、敷设空间小、重量轻、频繁移动、便于更换，在强磁场的环境中通讯质量不受影响，保证通讯质量的稳定性。
本实用新型的技术方案如下：
微型柔软超轻型数传用电缆，包括多根导体，其特征在于：所述的多根导体采用多股镀银铜线束、绞合而成，多根导体外均绕包有半定向聚四氟乙烯薄膜构成绝缘层构成绝缘线芯，每两根绝缘线芯对绞成束构成导体组并于外侧设有分屏蔽层，分屏蔽层采用铝塑复合薄膜绕包构成，绕包时铝面向外，覆盖率达100%，多对包裹分屏蔽层的导体组绞合成束构成缆芯，缆芯外设有铝塑复合薄膜绕包构成中屏蔽层，中屏蔽层绕包时铝面向外，中屏蔽层外设有总屏蔽层，总屏蔽层采用镀锡铜线编织构成，编织密度不小于95%。
所述的微型柔软超轻型数传用电缆，其特征在于：所述的多根导体采用均采用21根直径为0.08 mm镀银铜线束、绞合而成。
所述的微型柔软超轻型数传用电缆，其特征在于：所述的绝缘层的半径不大于0.7 mm。
本实用新型的优点是：
1、导体选用导电性和导热性优良，耐腐蚀和抗氧化，化学性能十分稳定镀银铜线，导体采用束、绞的加工方式，不但使结构圆整、不易变形稳定、柔软、弯曲性好，同时传输信号稳定。
2、绝缘采用耐高低温、防腐蚀、阻燃性优越、介电常数小、损耗小、电绝缘性及耐大气老化性非常优越的半定向聚四氟乙烯薄膜，在保证介电强度的基础上，采用单层绕包加工方式，选择最佳的工艺参数，这种加工方式不但保证了电缆的柔软性同时减小了整体的结构尺寸与整体重量。
3、对绞后选用强度高，密封性能好，防潮，抗撕裂，耐腐蚀性好和密度小的铝塑复合薄膜绕包，覆盖率达100%，采用这种金属与非金属复合薄膜，具备了双重特性，加工时铝面向外，每对线都成为一个独立的单元体，减小回路间的相互干扰、防止外部干扰及内部的信号泄漏，保证信号准确地传输。
4、多对总成缆后绕包铝塑复合薄膜，覆盖率达100%，更增加了屏蔽效果，保证了传输的可靠性。
5、最后选用可焊性好、抗腐蚀能力强的镀锡铜线进行编织总屏蔽，编织密度达95%以上，这种编织屏蔽不但对整个电缆起到机械保护作用同时还起到屏蔽效果，保证特殊环境下的通信质量。
6、如果三层都采用镀锡铜线编织，屏蔽密度达95%以上，5对屏蔽材料将增加47kg，外径增大1.0mm，12对屏蔽将增加130kg材料，外径增大2.5mm，可以看出结构尺寸与重量都增加了许多。
7、增加了航空航天导航控制系统数传用多对微型柔软超轻型电缆的新品种，为其他微型仪器、仪表连接用电缆扩大了选择范围。
附图说明：
图1为本实用新型5对导体组的结构示意图。
图2为本实用新型12对导体组的结构示意图。
具体实施方式：
参见图1：
微型柔软超轻型数传用电缆，包括多根导体1，多根导体1采用多股镀银铜线束、绞合而成，多根导体1外均绕包有半定向聚四氟乙烯薄膜构成绝缘层2构成绝缘线芯，每两根绝缘线芯对绞成束构成导体组并于外侧设有分屏蔽层3，分屏蔽层3采用铝塑复合薄膜绕包构成，绕包时铝面向外，覆盖率达100%，多对包裹分屏蔽层3的导体组绞合成束构成缆芯，缆芯外设有铝塑复合薄膜绕包构成中屏蔽层4，中屏蔽层4绕包时铝面向外，中屏蔽层4外设有总屏蔽层5，总屏蔽层5采用镀锡铜线编织构成，编织密度不小于95%。
多根导体1采用均采用21根直径为0.08 mm镀银铜线束、绞合而成。
绝缘层2的半径不大于0.7 mm。

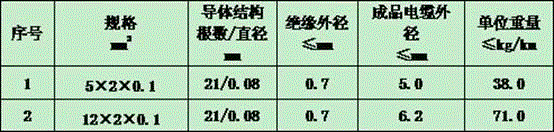

本实用新型针对5对导体组和12对导体组的电缆结构尺寸及单位重量见表1：
表1
Claims (3)
1.一种微型柔软超轻型数传用电缆，包括多根导体，其特征在于：所述的多根导体采用多股镀银铜线束、绞合而成，多根导体外均绕包有半定向聚四氟乙烯薄膜构成绝缘层构成绝缘线芯，每两根绝缘线芯对绞成束构成导体组并于外侧设有分屏蔽层，分屏蔽层采用铝塑复合薄膜绕包构成，绕包时铝面向外，覆盖率达100%，多对包裹分屏蔽层的导体组绞合成束构成缆芯，缆芯外设有铝塑复合薄膜绕包构成中屏蔽层，中屏蔽层绕包时铝面向外，中屏蔽层外设有总屏蔽层，总屏蔽层采用镀锡铜线编织构成，编织密度不小于95%。
2.根据权利要求1所述的微型柔软超轻型数传用电缆，其特征在于：所述的多根导体采用均采用21根直径为0.08 mm镀银铜线束、绞合而成。
3.根据权利要求1所述的微型柔软超轻型数传用电缆，其特征在于：所述的绝缘层的半径不大于0.7 mm。
