本实用新型涉及一种相框,包括背板、面板,所述背板与透明面板构成镂空的相片腔,其特征在于:所述背板和所述面板的两侧通过卡合件组装在一起。本实用新型相框通过卡合件,将面板和背板组装在一起构成的相框,具有安装拆卸方便,并能多次重复使用,能够节约成本,而且通过在背板上设置了连接件,可以将多个带有相片的单元相框艺术化的连接在一起,增加了存放多幅相片时的美感。

Description

一种相框
技术领域
本实用新型涉及一种相框,特别是涉及一种相框组装方式。
背景技术
现有使用的相框大多为木制相框,木制相框通常用四根框条相互衔接,组成平面直角框架,用螺钉穿过设置在框架四角的直角形连接片,将上述框架和直角形连接片固定而组成相框。这种相框组装麻烦,而且重复使用率低,不符合当下环保节约型的社会理念。
实用新型内容
本实用新型要解决的技术问题是提供一种结构简单、成本低、组装方便并可多次使用的相框。
为解决上述技术问题,本实用新型相框,包括面板、背板,所述面板与背板组装构成镂空的相片腔,其中所述面板和所述背板的两侧通过卡合件组装在一起。
本实用新型相框,其中所述卡合件为铝卡条。
本实用新型相框,其中所述背板的外侧设置中心设置有凹槽。
本实用新型相框,其中所述背板的外侧设置有若干个连接件。
本实用新型相框,其中所述连接件数量为4个,并呈现对称设置,所述连接件的横截面呈U形。
本实用新型相框,其中连接杆穿过背板外侧设置的连接件将若干个组装好的单元相框连接起来。
与现有技术相比,本实用新型相框通过卡合件,将面板和背板组装在一起构成的相框,具有安装拆卸方便,并能多次重复使用,能够节约成本。
下面结合附图对本实用新型的相框作进一步说明。
附图说明
图1为本实用新型相框的组装示意图;
图2为本实用新型相框背板主视图;
图3为本实用新型相框背板侧视图;
图4为本实用新型相框铝卡条轴测图;
图5为本实用新型相框多个单元相框组合示意图。
具体实施方式
下面结合附图对本实用新型做进一步说明:
如图1和图4所示,本实用新型相框,包括面板1、背板2,面板1与背板2组装构成镂空的相片腔,其中面板1和背板2的两侧通过卡合件组装在一起,作为本实用新型的优选方案,其中卡合件为铝卡条3。

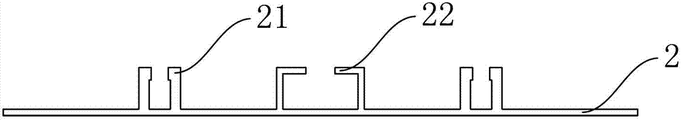

如图2和图3所示,在背板2的外侧中心设置有凹槽22,通过该凹槽22,可将相框悬挂于墙面或借助于支脚放置于桌面上。背板2的外侧设置有若干个连接件21,作为本实用新型的优选方案,其中连接件21数量为4个,并呈现对称设置,而且连接件21的横截面呈U形。
如图5所示,连接杆4穿过背板2外侧设置的连接件21将若干个组装好的单元相框连接起来,形成一个组合相框,该组合相框具有卸装方便、相片层次感强等特点。
以上所述的实施例仅仅是对本实用新型的优选实施方式进行描述,并非对本实用新型的范围进行限定,在不脱离本实用新型设计精神的前提下,本领域普通技术人员对本实用新型的技术方案作出的各种变形和改进,均应落入本实用新型权利要求书确定的保护范围内。

Claims (6)

1.一种相框,包括面板(1)、背板(2),所述面板(1)与所述背板(2)组装构成镂空的相片腔,其特征在于:所述面板(1)与所述背板(2)的两侧通过卡合件组装在一起。
2.根据权利要求1所述的相框,其特征在于:所述卡合件为铝卡条(3)。
3.根据权利要求1所述的相框,其特征在于:所述背板(2)的外侧中心设置有凹槽(22)。
4.根据权利要求1所述的相框,其特征在于:所述背板(2)的外侧设置有若干个连接件(21)。
5.根据权利要求4所述的相框,其特征在于:所述连接件(21)数量为4个,并呈现对称设置,所述连接件(21)的横截面呈U形。
6.根据权利要求4所述的相框,其特征在于:连接杆(4)穿过所述背板(2)外侧设置的连接件(21)将若干个组装好的单元相框连接起来。
