Abstract

一种术后防止髋关节翻转的固定装置，包括固定支架、可调整压盖部、侧边固定部及固定底座，可调整压盖部连接在固定支架的上部，所述的侧边固定部连接在固定支架的侧边，所述的固定底座连接在固定支架的底部。本实用新型的术后防止髋关节翻转的固定装置,采用对髌骨的固定，达到防止股骨头转动的目的，对于股骨头置换术后的辅助固定具有良好的固定效果，具有使用方便的优点。

Description

术后防止髋关节翻转的固定装置

技术领域：

本实用新型属于医疗器械领域中的关节置换术后的辅助固定装置，具体涉及的是一种术后防止髋关节翻转的固定装置。

背景技术：

       现有的防止髋关节翻转的固定装置，特别是对于髋关节置换术的术后固定，都是采用将脚底固定，防止脚底旋转而达到辅助固定髋骨的目的。但由于是髋关节与脚底之间还有一个可以活动的膝关节，患者的股骨头并非是完全固定的，在某些情况下还是可移动的，从而影响了治疗效果，如中国专利201120071120：髋关节固定保护支具，包括腰部固定器和腿部固定器，所述腰部固定器上设有支撑条I，所述腿部固定器上设有支撑条Ⅱ，所述支撑条I与支撑条Ⅱ相互铰接；其需要在腰部固定，操作上比较困难。又如中国专利200620010198，一种人工全髋关节置换术患者防旋鞋，它由鞋套和板材制成的支架构成，所说鞋套鞋底底面上部设有口袋；所说支架主视成“丁”字形，侧视剖面成“L”形，其竖板高度稍小于鞋套的鞋底长度，上半段宽度稍窄于鞋套的鞋底宽度，并且穿装于上述所说鞋套鞋底底面口袋中。或者如中国专利96201417，名称为髋关节固定支架：髋关节固定支架，其托板与侧托板通过背托连接带，用连接件固定连接，侧托板侧部装有顶丝套管，将支架杆穿入顶丝套管中，用顶丝固定形成一体的腰背托板，支架杆的底部装有髋部加压托板与加压螺杆连接，顶丝套管侧端装有螺旋支板，与加压螺杆螺旋连接，可调整压力大小，下肢支架杆上分别装有下肢固定托板及下肢力压托扳，支架杆下端入支架杆内，支架杆装入支架杆内，支架杆装入支架杆内，互相连接，然后用顶丝套管固定连接，支架杆下端装有足底托板。其整体结构复杂，使用的时候很不方便，需要固定的地方比较多，同时固定的位置容易移位，定位效果较差。

发明内容：

针对现有技术存在的缺陷，本实用新型的目的是提供一种可以克服上述缺陷的,固定效果好的，使用简单方便的术后防止髋关节翻转的固定装置。

本实用新型解决其技术问题所采取的技术方案是：一种术后防止髋关节翻转的固定装置，关键在于所述的术后防止髋关节翻转的固定装置包括固定支架、可调整压盖部、侧边固定部及固定底座，所述的可调整压盖部连接在固定支架的上部，所述的侧边固定部连接在固定支架的侧边，所述的固定底座连接在固定支架的底部。

为了是患者的大腿方便放置进固定支架，所述的固定支架包括一上支架和一下支架，所述的上支架和下支架之间采用挂钩连接。

所述的可调整压盖部包括旋转手柄、可调整压盖杆及压盖，所述的可调整压盖杆与固定支架可活动连接，在所述的可调整压盖杆与固定支架之间设有一固定机构。

所述的侧边固定部包括依次连接的固定杆、活动杆和侧顶，所述的固定杆一端固定连接在固定支架的侧边。

为了使固定底座方便固定，所述的固定底座通过一夹持部连接在固定支架的下部。

为了提高患者的舒适性及通风量防止皮肤过热，所述的下支架的内璧设置有多条的凹槽。

为了使本固定装置的张开距离稳定，在所述的固定杆与活动杆之间设置有锁定机构。

所述的固定底座通过一插接部连接在固定支架的下部。

所述的固定支架为一半封闭的C字形，所述的侧边固定部设置在固定支架的侧边。

所述的侧顶上设置有勾部，所述的勾部上连接设置有固定带。

本实用新型的术后防止髋关节翻转的固定装置,采用对髌骨的固定，达到防止股骨头转动的目的，对于股骨头置换术后的辅助固定具有良好的固定效果，具有使用方便的优点。

附图说明：

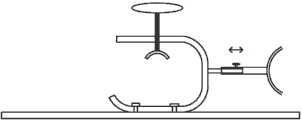

图1为本实用新型结构示意图。

图2为本实用新型实施例二结构示意图。

图3为本实用新型实施例三结构示意图。

具体实施方式：

如图1至图3所示，一种术后防止髋关节翻转的固定装置，所述的术后防止髋关节翻转的固定装置包括固定支架2、可调整压盖部1、侧边固定部3及固定底座4，所述的可调整压盖部1连接在固定支架2的上部，所述的侧边固定部3连接在固定支架2的侧边，所述的固定底座4连接在固定支架2的底部。

所述的固定支架2包括一上支架21和一下支架22，所述的上支架21和下支架22之间采用挂钩23连接。挂钩23可以固定上支架21和下支架22之间的相对位置。所述的固定支架2可为三角形，也可以为其他形状，长度优选地为15-20cm。足够的长度保证本固定支架2具有一定的重量，保证不会固定支架2倍患者带动而翻滚。

所述的可调整压盖部1包括旋转手柄11、可调整压盖杆12及压盖13，所述的可调整压盖杆12与固定支架2可活动连接，在所述的可调整压盖杆12与固定支架2之间设有一固定机构。可调整压盖杆12与固定支架2之间可以采用滑动连接也可以采用螺纹连接，所述的固定机构用于固定可调整压盖杆12的插入深度。

所述的侧边固定部3包括依次连接的固定杆31、活动杆32和侧顶33，所述的固定杆31一端固定连接在固定支架2的侧边。在所述的固定支架2的侧边可设置一固定座，供固定杆31插接。所述的固定杆31、活动杆32组合可调整侧顶33的顶出距离，相同道理。所述的固定杆31、活动杆32的配合可以采用其他的调整机构，如采用折叠的连接方式，同时在转角处设置固定机构。侧顶33用在对患者的另外一只大腿进行顶开，使患者的腿部张开一定的角度。

所述的固定底座4通过一夹持部41连接在固定支架2的下部。

所述的下支架22的内璧设置有多条的凹槽。凹槽可以增加空气的流通量。使患者在使用的时候不会因为长时间与下支架22接触而造成皮肤不舒适。

所述的固定杆31与活动杆32之间设置有锁定机构34。锁定机构34可将固定杆31与活动杆32之间的相对位置锁定，保证侧顶33对大腿的顶出距离。

所述的固定底座4通过一插接部连接在固定支架2的下部。固定底座4可以增加固定支架2的底部面积，防止患者在使用的时候翻转整个固定支架而影响固定效果。

作为另外的一实施例，所述的固定支架2为一半封闭的C字形，所述的侧边固定部3设置在固定支架2的侧边。

所述的侧顶33上设置有勾部331，所述的勾部331上连接设置有固定带35。

如图二所示，第二实施例的固定支架2为一半封闭的C字形，其他的结构与实施例一均相同。

如图三所示，第三实施例的侧顶33上设置有勾部331，勾部331上连接设置有固定带35，并在支架22的内璧设置有多条的凹槽，其他的结构与实施例一均相同。

Claims (10)

1.一种术后防止髋关节翻转的固定装置，其特征在于所述的术后防止髋关节翻转的固定装置包括固定支架（2）、可调整压盖部（1）、侧边固定部（3）及固定底座（4），所述的可调整压盖部（1）连接在固定支架（2）的上部，所述的侧边固定部（3）连接在固定支架（2）的侧边，所述的固定底座（4）连接在固定支架（2）的底部。

2.根据权利要求1所述的术后防止髋关节翻转的固定装置，其特征在于所述的固定支架（2）包括一上支架（21）和一下支架（22），所述的上支架（21）和下支架（22）之间采用挂钩（23）连接。

3.根据权利要求1所述的术后防止髋关节翻转的固定装置，其特征在于所述的可调整压盖部（1）包括旋转手柄（11）、可调整压盖杆（12）及压盖（13），所述的可调整压盖杆（12）与固定支架（2）可活动连接，在所述的可调整压盖杆（12）与固定支架（2）之间设有一固定机构。

4.根据权利要求1所述的术后防止髋关节翻转的固定装置，其特征在于所述的侧边固定部（3）包括依次连接的固定杆（31）、活动杆（32）和侧顶（33），所述的固定杆（31）一端固定连接在固定支架（2）的侧边。

5.根据权利要求1所述的术后防止髋关节翻转的固定装置，其特征在于所述的固定底座（4）通过一夹持部（41）连接在固定支架（2）的下部。

6.根据权利要求2所述的术后防止髋关节翻转的固定装置，其特征在于所述的下支架（22）的内璧设置有多条的凹槽。

7.根据权利要求4所述的术后防止髋关节翻转的固定装置，其特征在于所述的固定杆（31）与活动杆（32）之间设置有锁定机构（34）。

8.根据权利要求1所述的术后防止髋关节翻转的固定装置，其特征在于所述的固定底座（4）通过一插接部连接在固定支架（2）的下部。

9.根据权利要求1所述的术后防止髋关节翻转的固定装置，其特征在于所述的固定支架（2）为半封闭的C字形，所述的侧边固定部（3）设置在固定支架（2）的侧边。

10.根据权利要求4所述的术后防止髋关节翻转的固定装置，其特征在于所述的侧顶（33）上设置有勾部（331），所述的勾部（331）上连接设置有固定带（35）。
