Abstract
本实用新型提供一种木工数控断铣机，包括送料部分、铣槽部分和切断部分，三大部分顺次排列、统一加工基准且固定在床身上；其中送料部分中，送料平台的上方设有送料辊Ⅰ，送料辊Ⅰ与传动轴传动连接，步进电机通过同步齿形带驱动传动轴转动，送料平台的下方与送料辊Ⅰ对应的位置上设有送料辊Ⅱ，送料辊Ⅱ与液压机构连接；铣槽部分中设有设备基体，设备基体通过导轨Ⅰ与床身滑动连接，设备基体上安装有切削刀具，四个切削刀具与四个木工电机分别单独连接；切断部分中，合金锯片与电机连接。本实用新型实现产品集成加工，缩小占地面积，数控送料定位，保证产品加工精度。
Description
技术领域
本实用新型涉及一种木材加工机械，特别的涉及一种用于加工木屋、户外景观木亭、木质别墅墙体及立柱木方的数控集成加工机械。
背景技术
近几年，木结构建筑在国内是一个逐步兴起的产业，是一种资源可以再生的环保型节能产品。国内现有木结构中木墙体、梁、柱加工设备，多为单工步或生产线形式操作，其占地面积大，物流成本较高，多道工序产品重复定位比较复杂，产品尺寸精度难以保证，物料经常出现个别工序滞留现象，生产效率低，生产成本高，对产业的发展极为不利。
发明内容，
本实用新型的目的是提供一种木工数控断铣机，产品集成加工，缩小占地面积，数控送料定位，保证产品加工精度。
本实用新型的技术方案：木工数控断铣机，包括送料部分、铣槽部分和切断部分，三大部分顺次排列、统一加工基准且固定在床身上；其中送料部分中，送料平台的上方设有送料辊Ⅰ，送料辊Ⅰ与传动轴传动连接，步进电机通过同步齿形带驱动传动轴转动，送料平台的下方与送料辊Ⅰ对应的位置上设有送料辊Ⅱ，送料辊Ⅱ与液压机构连接；铣槽部分中设有设备基体，设备基体通过导轨Ⅰ与床身滑动连接，设备基体上安装有切削刀具，切削刀具共为四个且每两个分为一组，一组为横向切削刀具，另一组为纵向切削刀具，两个横向切削刀具竖直排列安装在设备基体上，两个纵向切削刀具水平排列且通过导轨Ⅱ在设备基体上上下滑动，四个切削刀具与四个木工电机分别单独连接；切断部分中，合金锯片与电机连接。
在送料部分和铣槽部分之间增加有钻孔部分，钻孔部分中含有钻头，钻头安装在电机上，钻头和电机一体与气缸固定连接，钻头和电机一体通过导轨Ⅲ与床身滑动连接。
所述床身的上方罩有封闭罩体。
本实用新型的有益效果：本实用新型是将现有的加工工步集中成为一台设备，整台设备采用系统PLC控制，可将产品一次性加工成型，是原生产线占地面积的30%，节省劳动力70%以上，工作效率是原来的3倍以上，大幅度提高了产品的加工精度，而且可以做到外型封闭，除尘方便，有利于改善工作环境。
附图说明
图1为本实用新型工步一的状态示意图。
图2为工步一中产品的状态图。
图3为本实用新型工步二的状态示意图。
图4为工步二中产品的状态图。
图5为本实用新型工步三的状态示意图。
图6为工步三中产品的状态图。
图7为本实用新型工步四的状态示意图。
图8为工步四中产品的状态图。

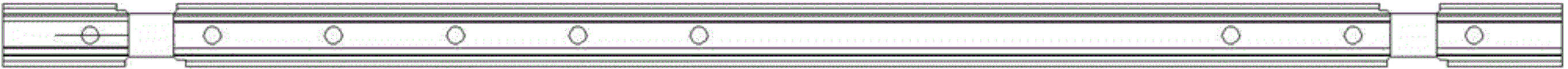

图9为木材的产品结构示意图一。

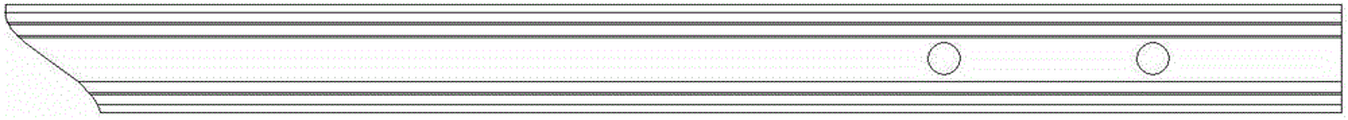

图10为木材的产品结构示意图二。
具体实施方式
木工数控断铣机，包括送料部分、铣槽部分和切断部分，三大部分顺次排列、统一加工基准且固定在床身16上；其中送料部分中，送料平台6的上方设有送料辊Ⅰ7，送料辊Ⅰ7与传动轴3传动连接，步进电机1通过同步齿形带2驱动传动轴3转动，送料平台6的下方与送料辊Ⅰ7对应的位置上设有送料辊Ⅱ8，送料辊Ⅱ8与液压机构连接；铣槽部分中设有设备基体13，设备基体13通过导轨Ⅰ14与床身16滑动连接，设备基体13上安装有切削刀具11，切削刀具11共为四个且每两个分为一组，一组为横向切削刀具，另一组为纵向切削刀具，两个横向切削刀具竖直排列安装在设备基体13上，两个纵向切削刀具水平排列且通过导轨Ⅱ15在设备基体13上上下滑动，四个切削刀具11与四个木工电机12分别单独连接；切断部分中，合金锯片17与电机18连接。
在送料部分和铣槽部分之间增加有钻孔部分，钻孔部分中含有钻头9，钻头9安装在电机上，钻头9和电机一体与气缸固定连接，钻头9和电机一体通过导轨Ⅲ10与床身16滑动连接。
所述床身16的上方罩有封闭罩体。
工作过程：
第一个工步数控送料，如图1和图2所示，步进电机1驱动，通过同步齿型带2和传动轴3带动送料辊Ⅰ7转动，两个送料辊Ⅰ7通过同步带4连接转动，对应的两个送料辊Ⅱ8为动辊可平行移动，利用液压机构的液压力夹紧工件5，通过同步带4的转动带动工件5前进，工件5前进的距离和速度由PLC控制。
第二个工步钻孔，如图3和图4所示，输送工件5达到图纸要求的位置时，送料工步停止运动，工件5保持夹持状态，钻头9沿导轨Ⅲ10通过气动方式上升进行钻孔加工，钻孔完成后钻头9退回起始位置。
第三个工步铣四槽，如图5和图6所示，输送工件5停止运动，仍然保持夹持状态，四个切削刀具11安装在四台木工电机12的轴端，木工电机12安装在设备基体13上，设备基体13沿导轨Ⅰ14前行，横向切削刀具切削工件5上下两个槽，然后设备基体13回位，纵向切削刀具上升，纵向切削两个槽，完成后纵向切削刀具回位，最后完成铣四槽工步的加工。
第四个工步切断，如图7和图8所示，此工步断成单件，输送料停止运动，保持夹持状态，合金锯片17以气动方式上升切断工件5，最终回位完成产品的加工，产品结构如图9和图10所示。
Claims (3)
1.木工数控断铣机，其特征在于：包括送料部分、铣槽部分和切断部分，三大部分顺次排列、统一加工基准且固定在床身（16）上；其中送料部分中，送料平台（6）的上方设有送料辊Ⅰ（7），送料辊Ⅰ（7）与传动轴（3）传动连接，步进电机（1）通过同步齿形带（2）驱动传动轴（3）转动，送料平台（6）的下方与送料辊Ⅰ（7）对应的位置上设有送料辊Ⅱ（8），送料辊Ⅱ（8）与液压机构连接；铣槽部分中设有设备基体（13），设备基体（13）通过导轨Ⅰ（14）与床身（16）滑动连接，设备基体（13）上安装有切削刀具（11），切削刀具（11）共为四个且每两个分为一组，一组为横向切削刀具，另一组为纵向切削刀具，两个横向切削刀具竖直排列安装在设备基体（13）上，两个纵向切削刀具水平排列且通过导轨Ⅱ（15）在设备基体（13）上上下滑动，四个切削刀具（11）与四个木工电机（12）分别单独连接；切断部分中，合金锯片（17）与电机（18）连接。
2.如权利要求1所述的木工数控断铣机，其特征在于：在送料部分和铣槽部分之间增加有钻孔部分，钻孔部分中含有钻头（9），钻头（9）安装在电机上，钻头（9）和电机一体与气缸固定连接，钻头（9）和电机一体通过导轨Ⅲ（10）与床身（16）滑动连接。
3.如权利要求1或2所述的木工数控断铣机，其特征在于：所述床身（16）的上方罩有封闭罩体。
