CN202665312U - 一种方便水瓶 - Google Patents
一种方便水瓶 Download PDFInfo
- Publication number
- CN202665312U CN202665312U CN 201220305977 CN201220305977U CN202665312U CN 202665312 U CN202665312 U CN 202665312U CN 201220305977 CN201220305977 CN 201220305977 CN 201220305977 U CN201220305977 U CN 201220305977U CN 202665312 U CN202665312 U CN 202665312U
- Authority
- CN
- China
- Prior art keywords
- bottle
- cap
- removable cover
- water bottle
- things convenient
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Expired - Fee Related
Links
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 title claims abstract description 14
- 239000000919 ceramic Substances 0.000 claims description 3
- 125000000391 vinyl group Chemical group [H]C([*])=C([H])[H] 0.000 claims description 3
- 229920002554 vinyl polymer Polymers 0.000 claims description 3
- 241001411320 Eriogonum inflatum Species 0.000 description 2
- 239000007799 cork Substances 0.000 description 2
- 238000005516 engineering process Methods 0.000 description 1
- 239000012467 final product Substances 0.000 description 1
- 239000000463 material Substances 0.000 description 1
- 238000004804 winding Methods 0.000 description 1
Images
Landscapes
- Closures For Containers (AREA)
Abstract
一种方便水瓶，包括瓶体，所述瓶体的瓶口处设置有固定盖(1)和圆形活动盖⑵，所述活动盖⑵与转轴⑶相连。其优点是：本实用新型结构简单，以固定设置在瓶体上的活动瓶盖取代传统的分离式瓶塞，使用时旋开活动盖即可出水，反向旋转闭合即可密封瓶口，携带、使用均十分方便。
Description
技术领域
本实用新型涉及日常生活用品技术领域，具体的说是一种方便水瓶。
背景技术
日常生活中，现有的热水瓶往往搭配软木塞使用，但是由于瓶塞和瓶体分离，容易丢失；并且软木塞使用寿命较短，需要经常更换，使用较为不便。
实用新型内容
本实用新型的目的是提供一种方便水瓶，其瓶盖和瓶体连成一个整体，方便使用。
本实用新型一种方便水瓶，包括：瓶体，所述瓶体的瓶口处设置有固定盖和圆形活动盖，所述活动盖与转轴相连。
所述活动盖设置有薄翼和厚翼，固定盖内开设有用于与活动盖的薄翼相配合的凹槽。
所述活动盖的厚翼与固定盖厚度相同。
所述活动盖为陶瓷盖、紫砂盖或者塑料盖。
本实用新型一种方便水瓶的优点是：本实用新型结构简单，以固定设置在瓶体上的活动瓶盖取代传统的分离式瓶塞，使用时旋开活动盖即可出水，反向旋转闭合即可密封瓶口，携带、使用均十分方便。
附图说明
图1为本实用新型的一种实施例的结构示意图。

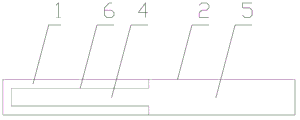

图2为图1的A-A向剖视图。
图3为本实用新型的又一实施例的结构示意图。
具体实施方式
下面结合附图，对本实用新型进行进一步说明：根据图1-3所示，一种方便水瓶，包括：瓶体，所述瓶体的瓶口处设置有固定盖1和圆形活动盖2，所述活动盖2与转轴3相连。
所述活动盖2设置有薄翼4和厚翼5，固定盖1内开设有用于与活动盖2的薄翼4相配合的凹槽6。
所述活动盖2的厚翼5与固定盖1厚度相同。
所述活动盖2为陶瓷盖、紫砂盖、塑料盖或者其他材质的盖子。
所述固定盖1可以是半圆形（如图1），也可以是未布满瓶口的其他形状（如图3）。
所述活动盖2的薄翼5与固定盖1的形状相同或相似。
Claims (4)
1.一种方便水瓶，包括瓶体，其特征在于：所述瓶体的瓶口处设置有固定盖⑴和圆形活动盖⑵，所述活动盖⑵与转轴⑶相连。
2.如权利要求1所述的一种方便水瓶，其特征在于：所述活动盖⑵设置有薄翼⑷和厚翼⑸，固定盖⑴内开设有用于与活动盖⑵的薄翼⑷相配合的凹槽⑹。
3.如权利要求2所述的一种方便水瓶，其特征在于：所述活动盖⑵的厚翼⑸与固定盖⑴厚度相同。
4.如权利要求1-3任一项所述的一种方便水瓶，其特征在于：所述活动盖⑵为陶瓷盖、紫砂盖或者塑料盖。
