Abstract
本实用新型公开了一种窗用滑撑铰链装置，其包括第一调节块、滑撑铰链本体、第二调节块，第一调节块与滑撑铰链本体通过第一螺钉链接，第二调节块与滑撑铰链本体通过第二螺钉链接。本实用新型保证门窗的框扇之间的密封。
Description
技术领域
本实用新型涉及一种铰链，特别是涉及一种窗用滑撑铰链装置。
背景技术
目前对建筑门窗的气密性能要求的提高，已被建筑设计师及房产商引起广泛注意。国家也在相应的门窗规范和门窗标准中予以明确。而传统门窗用滑撑铰链因无精确的安装调节控制，至使门窗的框扇之间的密封难以保证，造成门窗的气密性难以达到相关的门窗规范及标准的要求，从而严重影响了门窗在建筑中的密封和保温节能的指标要求。
实用新型内容
本实用新型所要解决的技术问题是提供一种窗用滑撑铰链装置，其保证门窗的框扇之间的密封。
本实用新型是通过下述技术方案来解决上述技术问题的：一种窗用滑撑铰链装置，其特征在于，其包括第一调节块、滑撑铰链本体、第二调节块，第一调节块与滑撑铰链本体通过第一螺钉链接，第二调节块与滑撑铰链本体通过第二螺钉链接。
本实用新型的积极进步效果在于：本实用新型保证门窗的框扇之间的密封。
附图说明

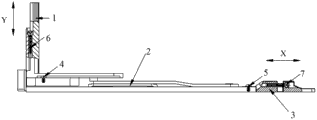

图1为本实用新型窗用滑撑铰链装置的结构示意图。
具体实施方式
下面结合附图给出本实用新型较佳实施例，以详细说明本实用新型的技术方案。
如图1所示，本实用新型窗用滑撑铰链装置包括第一调节块1、滑撑铰链本体2、第二调节块3，第一调节块1与滑撑铰链本体2通过第一螺钉4链接，第二调节块3与滑撑铰链本体2通过第二螺钉5链接。
第一调节块是Y轴调节块，第二调节块是X轴调节块。第一调节块为金属件，通过调整第一调节块结构中的第一螺杆6的调节，改变滑撑铰链本体在Y轴方向的相对位置；第二调节块结为金属件，通过调整第二调节块结结构中心的第二螺杆7的调节，改变滑撑铰链本体在X轴的相对位置。本实用新型窗用滑撑铰链装置可安装于窗框与窗扇之间，即第一调节块固定在一个窗扇上(具体可通过螺钉进行固定)，滑撑铰链本体、第二调节块固定在一个窗框上(具体可通过螺钉进行固定)，且每个开启扇上下各装一个，是窗扇开启的铰链。通过上述的两个轴向的相对位置的调节，改变窗框与窗扇两个轴的相对(X/Y)位置。本实用新型保证门窗的框扇之间的密封，从而保证了门窗在建筑中的密封和保温节能的指标要求。窗扇在窗框的理想位置是四周大小一致，这样门窗的密封性能最好，也即保温性能最好。但是，由于门窗是竖直安装的，铰链又是单边安装的，加上制作过程的离散性，所以门窗在真正使用时，很难保证窗扇在窗框的理想位置，而采用本实用新型可以在竖向面上进行X、Y两个方向门窗框扇相对位置的调整，从而窗扇在窗框的理想位置是四周大小一致。
上述实施例不作为对本实用新型的限定，凡在本实用新型的范围内所作的任何修改、等同替换、改进等，均属于本实用新型的保护范围。
Claims (1)
1.一种窗用滑撑铰链装置，其特征在于，其包括第一调节块、滑撑铰链本体、第二调节块，第一调节块与滑撑铰链本体通过第一螺钉链接，第二调节块与滑撑铰链本体通过第二螺钉链接。
