Abstract

本实用新型提供一种多功能圆规，包括连接杆、定位轴、旋转笔，连接杆与定位轴、旋转笔均为可拆式连接；连接杆上设置有滑槽和刻度标记，其一端设置有连接卡；定位轴上端为圆环，其周围有刻度标记，圆环上设置有卡槽；旋转笔上端设置有滑动装置；卡槽与连接卡连接；滑动装置与滑槽连接。本实用新型结构灵活、方便携带及保管，可画出圆、正多边形，还具有直尺和笔的功能，其实用性强。

Description

一种多功能圆规
技术领域
本实用新型属于文具领域，特别涉及一种多功能圆规。
背景技术
圆规作为一种最常用的绘图工具，已广泛运用于学习、图纸设计等领域，一般的圆规只有画圆的功能，但是，人们往往在画圆的同时还需要画其他图形，比如正多边形，这就需要直尺、量角器等更多的辅助工具，工具太多不方便携带且不易保管。
实用新型内容
针对背景技术存在的问题，本实用新型提供一种多功能圆规。
为解决上述技术问题，本实用新型采用如下技术方案。
一种多功能圆规，包括连接杆、定位轴、旋转笔，连接杆与定位轴、旋转笔均为可拆式连接；连接杆上设置有滑槽和刻度标记，其一端设置有连接卡；定位轴上端为圆环，其周围有刻度标记，圆环上设置有卡槽；旋转笔上端设置有滑动装置；卡槽与连接卡连接；滑动装置与滑槽连接。
作为本实用新型的优选技术方案有：
所述的定位轴内部为空腔，空腔内安装有定位针；定位轴下端可拆卸。
所述的滑动装置为滑轮。
使用本实用新型画圆时，将定位轴作为支点，根据连接杆的刻度标记确定圆的半径，将旋转笔通过滑动装置固定在相应的刻度位置后，旋转笔绕定位轴旋转一周即可；当需要画多边形时，根据正多边形的顶点等分圆原理，利用定位轴上端的刻度标记确定顶点，再将其连接，比如画正三角形时，连接杆每绕定位轴旋转120度利用旋转笔定一个点，然后利用直线连接三个点可以得到正三角形；连接杆每绕定位轴旋转90度定一个点，然后利用直线连接四个点就可以得到正方形；以此类推，可以得到正多边形；当不需要画圆或者正多边形时，将定位轴拆下后将其下端拆卸下来，将定位针换成笔芯安装在定位轴的空腔后可以当做笔来使用，同时拆下来的连接杆可以作为直尺使用。
与现有技术相比，本实用新型具有以下优点和有益效果：
1、本实用新型将圆规、量角器、直尺、笔的功能结合在一起，可画出圆、正多边形，同时还具有直尺、笔的功能，其使用方便，实用性强。
2、本实用新型结构灵活，可拆卸，便于携带及保管。
附图说明
图1为本实用新型的结构简图。
图2为本实用新型连接杆的主视图。

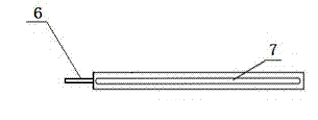

图3为本实用新型连接杆的俯视图。
图4为本实用新型定位轴的结构简图。
图5本实用新型旋转笔的结构简图。
其中，1—连接杆，2—定位轴，3—旋转笔，4—圆环，5—卡槽，6—连接卡，7—滑槽，8—定位针，9—滑动装置。
具体实施方式
下面结合附图所示的实施例对本实用新型作进一步说明。
如附图所示，本实用新型包括连接杆1、定位轴2、旋转笔3，连接杆1与定位轴2、旋转笔3均为可拆式连接；连接杆1上设置有滑槽7和刻度标记，其一端设置有连接卡6；定位轴2上端为圆环4，其周围有刻度标记，圆环上设置有卡槽5；旋转笔3上端设置有滑动装置9；卡槽5与连接卡6连接；滑动装置9与滑槽7连接；定位轴2内部为空腔，空腔内安装有定位针；定位轴下端可拆卸；本实施例中的滑动装置为滑轮。

Claims (3)

1.一种多功能圆规，其特征在于：包括连接杆、定位轴、旋转笔，连接杆与定位轴、旋转笔均为可拆式连接；连接杆上设置有滑槽和刻度标记，其一端设置有连接卡；定位轴上端为圆环，其周围有刻度标记，圆环上设置有卡槽；旋转笔上端设置有滑动装置；卡槽与连接卡连接；滑动装置与滑槽连接。
2.根据权利要求1所述的一种多功能圆规，其特征在于：所述的定位轴内部为空腔，空腔内安装有定位针；定位轴下端可拆卸。
3.根据权利要求1所述的一种多功能圆规，其特征在于：所述的滑动装置为滑轮。
