Abstract

本实用新型是一种带T形槽的铝型材立柱。属家具领域，亦可用于建筑领域，带T形槽的铝型材立柱为型材制造，立柱内面有T形槽，T形槽内有螺钉，用于安装各种侧板，侧板与立柱连接的边至少有两颗螺钉与立柱的进行刚性连接，带T形槽的铝型材立柱主要有直角立柱，平接立柱和T形立柱，十字形立柱，四根直角立柱与四块侧板相互连接，组成一个刚性框架，在刚性框架上组装上面板，台板，隔板等部件，就可以制造成各种桌、架、柜等家具和围栏、活动屋等，通过立柱中的平接立柱、T形立柱或十字形立柱与侧板的多向连接，就可扩大刚性框架的长度和宽度和进行间隔，T形槽周边设有型腔，立柱外表面和立柱内面之间有型腔，以增强T形槽和立柱的钢度，立柱外表面制造成直角，圆角和用多种几何形状组成纵向花纹，本实用新型的产品制造，装配，运输，储存都十分方便，无论零星制造和大批量，多品种，生产都很方便。

Description

带T形槽的铝型材立柱

技术领域

本实用新型是一种带T形槽的铝型材立柱及利用其制造的桌、架、柜、栏、屋，属家具领域，亦可用于建筑领域。

背景技术

现有的组合式家具，有见铝型材制造边框的家具，使用多种专门制造的带榫头的连接件进行组合连接而成，由于必须使用专门制造的连接件，所以每个品种、每个规格连接件都必须专门制造模具，投资成本高，专用性强，组装也不便，连接组装后家具刚性不足，产品也不美观。

发明内容

本实用新型是一种带T形槽的铝型材立柱及利用其制造的桌、架、柜、栏、屋。属家具领域，亦可用于建筑领域，带T形槽的铝型材立柱为型材制造，立柱内面有T形槽， T形槽内有螺钉，用于安装各种侧板，侧板与立柱连接的边至少有两颗螺钉与立柱进行刚性连接，带T形槽的铝型材立柱主要有直角立柱，平接立柱和T形立柱，十字形立柱，四根直角立柱与四块侧板相互连接，组成一个刚性框架，在刚性框架上组装上面板，台板，隔板等部件，就可以制造成各种桌、架、柜等家具和围栏、活动屋等，通过立柱中的平接立柱、T形立柱或十字形立柱与侧板的多向连接，就可扩大刚性框架的长度和宽度和进行间隔， T形槽周边设有型腔，立柱外表面和立柱内面之间有型腔，以增强T形槽和立柱的钢度，立柱外表面制造成直角，圆角和用多种几何形状组成纵向花纹，本实用新型的产品制造，装配，运输，储存都十分方便，无论零星制造和大批量，多品种，生产都很方便。

本实用新型不需专门制造的连接件进行组合连接，不需专门制造连接件的模具，使用一个规格的立柱，就可以制造出无数品种不同的家具，围栏，活动板房等，投资成本很低，连接组装后家具刚性十足，产品美观大方，产品制造，组装，运输，储存都十分方便，无论零星制造和大批量，多品种生产都很方便。

本实用新型是通过下列结构完成的：带T形槽的铝型材立柱及利用其制造的桌、架、柜、栏、屋，由立柱（1）、T形槽（2）、立柱内面（3）、立柱外表面（4）、型腔（5）、螺钉（6）、面板（7）、台板（8）、侧板（9）、角板（10）、角板螺钉（11）、前侧板（12）、后侧板（13）、左侧板（14）、右侧板（15）、隔板（16）、板状侧板（17）、薄板侧板(18)、角钢侧板(19)、三角板(20)、角钢(21)、直板(22)、侧板孔(23)、角钢孔(24)、平接立柱（25）、T形立柱（26）、十字形立柱（27）、刚性框架（28）、直角立柱（29）组成, 其特征在于立柱（1）为型材制造，立柱（1）有立柱内面（3）和立柱外表面（4），立柱（1）在立柱内面（3）设有T形槽（2），T形槽（2）内设置有螺钉（6），用于立柱（1）与侧板（9）的连接，侧板（9）与立柱（1）连接的边至少设有两个侧板孔(23),侧板（9）与立柱（1）连接的边至少用两颗螺钉（6）与立柱（1）的T形槽（2）连接, 四根直角立柱（29）与四件侧板（9）连接成刚性框架（28），在刚性框架（28）上面设置有面板（7），在面板（7）下面设置有台板（8）；立柱（1）有直角立柱（29），平接立柱（25），T形立柱（26）和十字形立柱（27）；直角立柱（29）有两个相互垂直的立柱内面（3）和两条相互垂直的T形槽（2）；平接立柱（25）在一个立柱内面（3）上设置有有两条T形槽（2）；T形立柱（26）有三个相互垂直的立柱内面（3）和三条相互垂直的T形槽（2）；十字形立柱（27）有四个相互垂直的立柱内面（3）和四条相互垂直的T形槽（2）。

带T形槽的铝型材立柱及利用其制造的桌、架、柜、栏、屋，其特征在于 立柱（1）的T形槽（2）周边设有型腔（5），立柱（1）的立柱内面（3）和立柱外表面（4）之间设有型腔（5）。

带T形槽的铝型材立柱及利用其制造的桌、架、柜、栏、屋，其特征在于侧板（9）有板状侧板（17），薄板侧板（18），角钢侧板（19），三角板（20）和角钢（21）组成的侧板和直板（22）和角钢（21）焊接而成的侧板，三角板（20）和角钢（21）组成的侧板结合部至少有两颗螺钉连接。

带T形槽的铝型材立柱及利用其制造的桌、架、柜、栏、屋，其特征在于立柱（1）外表面（4）制造成直角，圆角和用多种几何形状连接组成纵向花纹。

本实用新型由立柱、T形槽、立柱内面、立柱外表面、型腔、螺钉、面板、台板、侧板、角板、角板螺钉、前侧板、后侧板、左侧板、右侧板、隔板、板状侧板、薄板侧板、角钢侧板、三角板、角钢、直板、侧板孔、角钢孔、平接立柱、T形立柱、十字形立柱、直角立柱、刚性框架组成，立柱为型材制造，立柱设有内面和立柱外表面，立柱内面上设有T形槽，T形槽周边设有型腔，立柱内面和立柱外表面之间设有型腔，以保证T形槽和立柱的刚性；T形槽内设置有螺钉，用于立柱与侧板的连接，侧板与立柱连接的边至少设有两个侧板孔,侧板与立柱连接的边至少用两颗螺钉与立柱的T形槽连接, 四根直角立柱与四件侧板连接成刚性框架，在刚性框架上面设置有面板，在面板下面设置台板,隔板,它们通过螺钉,角板和角板螺钉与立柱进行连接，就可以组合成各种桌子、货架、箱柜、围栏、活动房屋等；如：适当高度的刚性框架本身就是一个围栏，将侧板做成栅格，就是栅栏； 在刚性框架上面设置面板，就可以组成一张桌子；在刚性框架上面设置面板，面板下面再设置多层台板,侧板选用角钢侧板，三角板和角钢组成的侧板或直板和角钢焊接而成的侧板，就可以组合成一个货架；在刚性框架上面设置面板，面板下面设置多层台板,隔板，侧板按位置又分为前侧 板、后侧板、左侧板、和右侧板，其中左侧板、右侧板、后侧板形成箱柜的壁板，在箱柜的前面上部、下部位各设置一块前侧板，还可以在两块前侧板之间按一般技术安装上门，在台板和隔板之间安装上抽屉等，就可以组合成箱柜；将刚性框架的左侧板、右侧板、后侧板作为壁板，其高度与立柱高度设置的足够高时，在刚性框架前面上、下部位设置两块前侧板，再按一般技术安装上门、帘，就可以形成一个露天更衣室等，再在刚性框架上面加上面板（屋顶），就可以形成一个活动板房；立柱主要有直角立柱，平接立柱，T形立柱和十字形立柱，直角立柱有两个相互垂直的立柱内面和两条相互垂直的T形槽，平接立柱在一个立柱内面上设置有有两条T形槽，T形立柱有三个相互垂直的立柱内面和三条相互垂直的T形槽，十字形立柱有四个相互垂直的立柱内面和四条相互垂直的T形槽；平接立柱用于两个方向与侧板连接，用于刚性框架长度方向的加长，特别是借助普通技术固定平接立柱，可作为围栏，栅栏使用，T形立柱用于三个方向与侧板连接，用于刚性框架长度方向的加长和侧板作为框架间隔板时的连接，十字形立柱用于四个方向与侧板连接，用于刚性框架长度、宽度方向的加长和侧板作为间隔板时的连接，利用平接立柱，T形立柱，十字形立柱，连接作为间隔板的侧板，就可以扩大和间隔成大型刚性框架，加上面板（屋顶），制造大的活动板房等。

侧板有板状侧板、薄板侧板、角钢侧板、三角板和角钢组成的侧板、直板与角钢焊接而成的侧板，三角板与角钢组合成的侧板的结合部至少有两颗螺钉连接；板状侧板是一块平板，由厚度保障其刚度，在组合成箱柜、组合成房屋时就是壁板；薄板侧板由金属板材制造，进行折边以保证其刚度；角钢侧板有一个长边，是一个不等边角钢，也可以是金属型材，也可以由金属板材折边而成，在用于货架时可以方便的放置和安装台板，还可作为围挡货物的边；三角 板和角钢组成的侧板的三角板和角钢由金属板制造，在它们的结合部至少有两颗螺钉进行连接，以保障其刚度，制造、组合、安装都比较灵便；直板与角钢焊接而成的侧板，直板与角钢采用焊接工艺焊接牢固，它结构比较简洁；

立柱外表面制造成直角，圆角和用多种几何形状连接组成各种纵向的花纹，以增加立柱的美观式样。

附图说明

下面结合附图加以说明，但本实用新型保护范围不限于实施例。

图1为本实用新型带T形槽的铝型材立柱的直角立柱的截面图。

图2A为本实用新型板状侧板的主视图。

图2B为本实用新型图2A板状侧板的侧视图。

图3A为本实用新型薄板侧板的主视图。

图3B为本实用新型图3A薄板侧板的侧视图。

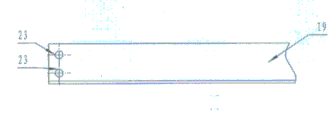

图4A为本实用新型角钢侧板的主视图。

图4B为本实用新型图4A角钢侧板的侧视图。

图5A为本实用新型由三角板和角钢组成的侧板的主视图。

图5B为本实用新型图5A由三角板和角钢组成的侧板的侧视图。

图6A为本实用新型由直板和角钢焊接而成的侧板的主视图。

图6B为本实用新型图6A由直板和角钢焊接而成的侧板的侧视图。

图7为本实用新型由直角立柱和侧板/直板连接成的刚性框架的俯视图。

图8为本实用新型由直角立柱和侧板/直板连接成的刚性框架的结合部位的俯视图的局部放大图。

图9为本实用新型由直角立柱和侧板/直板、面板组成的桌子的主视图。

图10为本实用新型由直角立柱和侧板/直板、面板组成的桌子的结合部位 的主视图B部位的局部放大图。

图11为本实用新型由直角立柱和侧板/直板、面板、台板、隔板组成的箱柜的主视图。

图12为本实用新型由直角立柱和侧板/直板、面板、台板、隔板组成的箱柜图11的侧视剖视图。

图13为本实用新型平接立柱和侧板/直板结合的俯视方向结构剖面视图。

图14为本实用新型T形立柱和侧板/直板结合的俯视方向结构剖面视图。

图15为本实用新型十字形立柱和侧板/直板结合的俯视方向结构剖面视图。

图中：1、立柱，2、T形槽，3、立柱内面，4、立柱外表面，5、型腔，6、螺钉，7、面板，8、台板，9、侧板，10、角板，11、角板螺钉，12、前侧板，13、后侧板，14、左侧板，15、右侧板，16、隔板，17、板状侧板，18、薄板侧板，19、角钢侧板，20、三角板，21、角钢，22、直板，23、侧板孔，24、角钢孔，25、平接立柱，26、T形立柱，27、十字形立柱，28、刚性框架，29、直角立柱。

具体实施方式

本实用新型由1、立柱，2、T形槽，3、立柱内面4、立柱外表面，5、型腔，6、，螺钉，7、面板，8、台板，9、侧板，10、角板，11、角板螺钉，12、前侧板，13、后侧板，14、左侧板，15、右侧板，16、隔板，17、板状侧板，18、薄板侧板，19、角钢侧板，20、三角板，21、角钢，22、直板，23、侧板孔，24、角钢孔，25、平接立柱，26、T形立柱，27、十字形立柱，28、刚性框架组成、29、直角立柱组成，立柱1为型材制造，立柱1设有内面3和立柱外表面4，立柱内面3上设有T形槽2，T形槽2周边设有型腔5，立柱内面3和立柱外表面4之间设有型腔5，以保证带T形槽2和立柱1的刚性；T形槽2内设置有螺 钉6，用于立柱1与侧板9的连接，侧板9与立柱1连接的边至少设有两个侧板孔23,侧板9与立柱1连接的边至少用两颗螺钉6与立柱1的T形槽2连接, 四根直角立柱29与四件侧板9连接成刚性框架28，在刚性框架28上面设置有面板7，在面板7下面设置台板8,隔板16, 通过螺钉6,角板10和角板螺钉11和其它方法与立柱1进行连接，就可以组合成各种桌子、货架、箱柜、围栏、活动房屋等；如：适当高度的刚性框架28本身就是一个围栏，将侧板9做成栅格，就是栅栏；在刚性框架28上面设置面板7，就可以组成一张桌子；在刚性框架28上面设置面板7，面板7下面再设置多层台板8,侧板9选用角钢侧板19，三角板20和角钢21组成的侧板、直板22和角钢21焊接而成的侧板，就可以组合成一个货架；在刚性框架28上面设置面板7，面板7下面设置多层台板8,隔板16，侧板9按位置又分为前侧板12、后侧板13、左侧板14、和右侧板15，其中左侧板14、右侧板15、后侧板13形成箱柜的壁板，在箱柜的前面上部、下部位各设置一块前侧板9，还可以在两块前侧板12之间按一般技术安装上门，在台板8和隔板16之间安装上抽屉等，就可以组合成箱柜；将刚性框架28的左侧板14、右侧板15、后侧板13作为壁板，其高度与立柱1高度设置的足够高时，在刚性框架28前面上、下部位设置两块前侧板12，再按一般技术安装上门、帘，就可以形成一个露天更衣室等，再在上述如露天更衣室的刚性框架28上面加上面板7（也叫屋顶），就可以形成一个活动板房；立柱1有直角立柱29，平接立柱25，T形立柱26和十字形立柱27；直角立柱29有两个相互垂直的立柱内面3和两条相互垂直的T形槽2；平接立柱25在一个立柱内面3上设置有有两条T形槽2；T形立柱26有三个相互垂直的立柱内面3和三条相互垂直的T形槽2；十字形立柱27有四个相互垂直的立柱内面3和四条相互垂直的T形槽2，平接立柱25用于两个方向与侧板9连接，用于刚性框架28长度方向的加长， 特别是借助普通技术固定平接立柱25，可作为围栏，栅栏使用，T形立柱26用于三个方向与侧板9连接，用于刚性框架28长度方向的加长和侧板9作为刚性框架28间隔板时的连接，十字形立柱27用于四个方向与侧板9连接，用于刚性框架28长度、宽度方向的加长和侧板9作为间隔板时的连接，利用平接立柱25，T形立柱26，十字形立柱27，连接作为间隔板的侧板9，就可以扩大和间隔成大型刚性框架28，制造更大的活动板房等。

侧板9设有板状侧板17、薄板侧板18、角钢侧板19、三角板20和角钢21组成的侧板、直板22与角钢21焊接而成的侧板，三角板20与角钢21组合成侧板的结合部至少有两颗螺钉连接，板状侧板17是一块平板，由厚度保障其刚度，在组合成箱柜、组合成房屋时就是壁板；薄板侧板18由金属板材制造，进行折边以保证其刚度；角钢侧板19有一个长边，可以是不等边角钢，也可以是金属型材，也可以由金属板材折边而成，在用于货架时可以方便的放置和安装台板8，还可作为围挡货物的边；三角板20和角钢21组成的侧板的三角板20和角钢21由金属板制造，在它们的结合部至少有两颗螺钉进行连接以保障其刚度，它制造、组合、安装都比较灵便；直板22与角钢21焊接而成的侧板，直板22与角钢21采用焊接工艺焊接牢固以保障其刚度，它结构比较简洁；

立柱1外表面制造成直角，圆角和用多种几何形状组成纵向花纹，以增加立柱1的美观式样。

Claims (3)

1.一种带T形槽的铝型材立柱，由立柱、T形槽（2）、立柱内面（3）、立柱外表面（4）、型腔（5）、螺钉（6）组成, 其特征在于立柱（1）为型材制造，立柱有立柱内面（3）和立柱外表面（4），立柱（1）在立柱内面（3）设有T形槽（2），T形槽（2）内设置有螺钉（6），用于立柱（1）与侧板（9）的连接，立柱（1）有直角立柱（29）；

所述的立柱（1）为直角立柱(29)、平接立柱（25）、T形立柱（26）或十字形立柱（27）。

2.根据权利要求1所述的带T形槽的铝型材立柱，其特征在于

所述的直角立柱（29）有两个相互垂直的立柱内面（3）和两条相互垂直的T形槽（2）；

所述的平接立柱（25）在一个立柱内面（3）上设置有两条T形槽（2）；

所述的T形立柱（26）有三个相互垂直的立柱内面（3）和三条相互垂直的T形槽（2）；

所述的十字形立柱（27）有四个相互垂直的立柱内面（3）和四条相互垂直的T形槽（2）。

3.根据权利要求1所述的带T形槽的铝型材立柱，其特征在于立柱（1）的T形槽（2）周边设有型腔（5），立柱（1）的立柱内面（3）和立柱外表面（4）之间设有型腔（5）。
