Abstract

本实用新型涉及红薯薯藤收获机，可有效解决红薯收获费时、费力，收获效率低，浪费大的问题，其解决的技术方案是，包括拖拉机、割藤器、拾藤器、喂入辊、秧藤粉碎器、风机、秧藤输送管、储料箱和薯块收获器，拖拉机前保险杠上通过铰链连接机架，拖拉机与机架之间装有液压缸，机架上装有秧藤粉碎器，秧藤粉碎器前部在机架上装有相配合的割藤器、拾藤器、上喂入辊、下喂入辊，秧藤粉碎器上装有风机和与风机相连通的秧藤输送管，拖拉机的后面装有一个储料箱，通过装在拖拉机后牵引鼻上的悬拉杆装有一个薯块收获器和液压缸，本实用新型完全克服了人工收获耗时、费力、效率低的缺陷，有利于红薯的大面积种植，提高薯农的经济效益。

Description

一种红薯薯藤收获机

技术领域

本实用新型涉及农业机械，特别是以拖拉机为动力的一种红薯薯藤收获机。

背景技术

红薯是人们喜爱的食品，在世界各在广有种植，但红薯的收获大都采用先由人工割除秧藤，然后用三指耙、撅头或锄头等工具挖掘完成。通常情况下一个劳动力一天只能收获0.5亩左右，收获效率非常低，且需要大量的人力，严重制约了红薯的大面积种植。由于传统收获方法效率低，耗时多，故具有较高饲用价值的秧藤无力收获而被遗弃，造成了资源的大量浪费。

发明内容

针对上述情况，为克服现有技术之不足，本实用新型之目的就是提供一种红薯薯藤收获机，可有效解决红薯收获费时、费力，收获效率低，浪费大的问题。

本实用新型解决的技术方案是，包括拖拉机、割藤器、拾藤器、喂入辊、秧藤粉碎器、风机、秧藤输送管、储料箱和薯块收获器，拖拉机前保险杠上通过铰链连接机架，拖拉机与机架之间装有液压缸，机架上装有秧藤粉碎器，秧藤粉碎器前部在机架上装有相配合的割藤器、拾藤器、上喂入辊、下喂入辊，秧藤粉碎器上装有风机和与风机相连通的秧藤输送管，拖拉机的后面装有一个储料箱，通过装在拖拉机后牵引鼻上的悬拉杆装有一个薯块收获器和液压缸。

本实用新型完全克服了人工收获耗时、费力、效率低的缺陷，有利于红薯的大面积种植，提高薯农的经济效益。

附图说明

图1为本实用新型主视图。

图2为本实用新型拖拉机后部及储料箱部分的结构俯视图。

图3为本实用新型割藤器结构图。

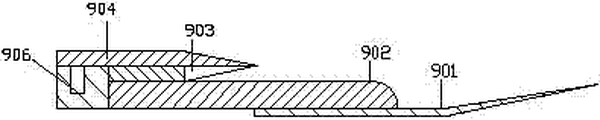

图4为本实用新型割藤器剖视图图。

图5为本实用新型拾藤器结构图。

图6为本实用新型拾藤器剖视图。

图7为本实用新型条齿型喂入辊结构图。

图8为本实用新型条齿型喂入辊剖视图。

图9为本实用新型薯块收获器剖视图。

具体实施方式

以下结合附图对本实用新型的具体实施方式作详细说明。

由图1～9所示，本实用新型包括拖拉机、割藤器、拾藤器、喂入辊、秧藤粉碎器、风机、秧藤输送管、储料箱和薯块收获器，其特征在于，拖拉机1前保险杠上通过铰链7连接机架8，拖拉机与机架8之间装有液压缸6a，机架8上装有秧藤粉碎器13，秧藤粉碎器前部在机架上装有相配合的割藤器9、拾藤器10、上喂入辊12、下喂入辊11，秧藤粉碎器13上装有风机14和与风机相连通的秧藤输送管15，拖拉机的后面装有一个储料箱17，通过装在拖拉机后牵引鼻上的悬拉杆18装有一个薯块收获器2和液压缸6b。

为了保证作用效果，所述的割藤器9上有叉齿901，叉齿901是由多个带有角度的齿条焊接在固定板902上，固定割刀组904通过孔905用平头螺栓906固定在固定板902上，动割刀组903经曲柄带动作往复运动，割断秧藤。

所述的拾藤机构10由弹齿102、拦草栅101、弹齿轴107和固定板103a、103b组成，弹齿轴107是一个无缝钢管，两端焊有圆钢制成的轴头106a、106b，轴头106a、106b上装有轴承104a、104b，通过轴承座安装在机架8上，动力链轮105装在轴头106a上，弹齿102装在弹齿轴107上。

所述的上喂入辊12和下喂入辊11的结构相同，由辊轴116，封头114a、114b，辊皮115，圆柱齿轮111a、111b构成，辊皮115周边上有均布的六个条齿117，下喂入辊11上装有链轮112，下喂入辊上的齿轮111a和上喂入辊上的齿轮111b相啮合，上喂入辊、下喂入辊通过轴承113a、113b安装在机架8上。

所述的薯块收获器由掘土铲刀5和薯土分离器2，薯块收获器高度调整板3、地轮4构成，掘土铲刀5的铲刀501和导入板502分别装在掘土铲刀固定板503上，薯土分离器2上装有两个侧板206，震动筛204，震动筛辊轴205，振动筛204置于地轮4上，薯土助进器201装在两侧板206之间，薯土助进器201上装有拨板203和拨齿202，薯块收获器通过悬挂杆18连接到拖拉机后面的悬挂鼻上，悬挂杆18和拖拉机之间装有油压缸6a。

由上述结构可以看出，本实用新型的割藤机构9的叉齿901是带有角度的齿条，焊接在固定板902上，往复式割刀的固定刀组904由一组刀片构成，通过孔905用平头螺栓固定在固定板902上，动刀组903由一组刀片构成，通过一个曲柄机构带动作往复运动，将叉齿901叉起的秧藤割断。液压缸6a用于调整割藤器9的离地距离，以达到较好的割藤效果。

本实用新型的拾藤机构10由弹齿102、拦草栅101、弹齿轴107和固定板103a、103b组成，弹齿轴107是一个无缝钢管，两端焊有圆钢制成的轴头106a、106b，轴头106a、106b上装有轴承104a、104b，通过轴承座安装在机架8上，动力链轮105装在轴头106a上，弹齿102装在弹齿轴107上。红薯薯藤收获机作业时，弹齿102就会围绕它的运行轨迹100转动，将割藤器割断的秧藤拾起、并向喂入辊11、12推送，弹齿102运转到拾藤器上部时由拦草栅101将秧藤拦下，以免缠绕在拾藤器上。

本实用新型的喂入辊由上喂入辊12和下喂入辊11组成，上喂入辊12和下喂入辊11的结构相同，由辊轴116，封头114a、114b，辊皮115（其上有六条条齿117），圆柱齿轮111a、111b构成，不同的是下喂入辊11上装有一个链轮112。下喂入辊上的齿轮111a和上喂入辊上的齿轮111b相吻合。当红薯薯藤收获机作业时，上、下喂入辊就会作反向旋转，将拾藤器10推送来的秧藤强制送入切碎器13。

本实用新型的切碎器13是采用专利权人实用新型专利《三面刃动刀组切碎器》（专利申请号201120167796.1）将切碎的秧藤通过秧藤输送管15，然后进入储料箱17。用支架16固定秧藤输送管15以保障它的稳固性。

本实用新型的割藤器、拾藤器、喂入辊、切碎器、风机全部安装在一个机架8上，通过铰链7悬挂在拖拉机的前保险杠上，作业时利用液压缸6b来调整割藤器的高低，以达到最佳割藤效果。

本实用新型的薯块收获器由掘土铲刀5和薯土分离器2，薯块收获器高低调整板3、地轮4构成。掘土铲刀5的铲刀501和导入板502分别装在掘土铲刀固定板503上。薯土分离器2上装有侧板206，震动筛204，震动筛辊轴205，振动筛204由地轮4提供动力。薯土助进器201装在两侧板206之间，薯土助进器201上装有拨板203和拨齿202，由地轮4传递动力进行转动。薯块收获器通过悬挂杆18连接到拖拉机后面的悬挂鼻上，悬挂杆18和拖拉机之间装有油压缸6a用以调整掘土铲入土的深浅，以获得最佳的作业效果。红薯薯藤收获机作业时，掘铲刀5把薯块和土块一起掘起，并顺着导入板502进入薯土分离器2，此时薯土助进器201由地轮4带动旋转，拨板203推动薯土进入振动筛204，拨齿202则把土块拨碎有利于薯土分离。进入振动筛204的薯土经分离后，薯块由薯土分离器2的出口排出，排出的红薯成行条状，有利于捡拾。可用调整板3调整薯块收获期的高度，以适应不同耕作习惯的地区。

由以上情况可以看出本实用新型结构新颖独特，使用安全可靠，作业效率高，省时省力，经济效益和社会效益显著。

Claims

1.一种红薯薯藤收获机，包括拖拉机、割藤器、拾藤器、喂入辊、秧藤粉碎器、风机、秧藤输送管、储料箱和薯块收获器，其特征在于，拖拉机（1）前保险杠上通过铰链（7）连接机架（8），拖拉机与机架（8）之间装有液压缸（6a），机架（8）上装有秧藤粉碎器（13），秧藤粉碎器前部在机架上装有相配合的割藤器（9）、拾藤器（10）、上喂入辊（12）、下喂入辊（11），秧藤粉碎器（13）上装有风机（14）和与风机相连通的秧藤输送管（15），拖拉机的后面装有一个储料箱（17），通过装在拖拉机后牵引鼻上的悬拉杆（18）装有一个薯块收获器（2）和液压缸（6b）。
