CN202417339U - 快速上卸扣修井用油钻管 - Google Patents

快速上卸扣修井用油钻管 Download PDF

Info

Publication number
CN202417339U
CN202417339U CN2011205659159U CN201120565915U CN202417339U CN 202417339 U CN202417339 U CN 202417339U CN 2011205659159 U CN2011205659159 U CN 2011205659159U CN 201120565915 U CN201120565915 U CN 201120565915U CN 202417339 U CN202417339 U CN 202417339U
Authority
CN
China
Prior art keywords
oil
tool joint
pipe body
oil pipe
screw thread
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Expired - Fee Related
Application number
CN2011205659159U
Other languages
English (en)
Inventor
郑银良
刘甫清
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
JIANGYIN DP-MASTER MANUFACTURING Co Ltd
Original Assignee
JIANGYIN DP-MASTER MANUFACTURING Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by JIANGYIN DP-MASTER MANUFACTURING Co Ltd filed Critical JIANGYIN DP-MASTER MANUFACTURING Co Ltd
Priority to CN2011205659159U priority Critical patent/CN202417339U/zh
Application granted granted Critical
Publication of CN202417339U publication Critical patent/CN202417339U/zh
Anticipated expiration legal-status Critical
Expired - Fee Related legal-status Critical Current

Links

Images

Landscapes

  • Earth Drilling (AREA)

Abstract

本实用新型涉及一种快速上卸扣修井用油钻管,其特征在于它包括油管管体(1)、钻杆公接头(2)和钻杆母接头(3),所述油管管体(1)的两端均设有油管接头(4),所述钻杆公接头(2)与油管管体(1)左端的油管接头(4)连接。本实用新型采用油管管体加钻杆公接头和钻杆母接头的结构,使得油钻管具有反复上卸扣快速方便且不损伤螺纹,维修简便,成本较低的优点。

Description

快速上卸扣修井用油钻管
技术领域
本实用新型涉及一种修井时,完成井底清洗、压裂、酸化、钻赛等作业的油钻管。
背景技术
井下作业对于修井时,根据不同的要求,通常要完成井底清洗、压裂、酸化、钻塞等修井作业,修井时通常使用2-7/8″加厚油管或者2-3/8″小钻杆,2-7/8″加厚油管耐压高,不适合反复上卸扣,反复上卸扣往往造成螺纹粘扣扭伤,2-3/8″小钻杆的抗拉和抗扭强度高,适合多次上卸扣作业,但价格昂贵。因此寻求一种反复上卸扣快速方便且不损伤螺纹,维修简便,成本较低的修井用油钻管尤为重要。
发明内容
本实用新型的目的在于克服上述不足,提供一种反复上卸扣快速方便且不损伤螺纹,维修简便,成本较低的快速上卸扣修井用油钻管。
本实用新型的目的是这样实现的:
一种快速上卸扣修井用油钻管,它包括油管管体、钻杆公接头和钻杆母接头,所述油管管体的两端均设有油管接头,所述油管接头的外表面设有第一外螺纹,所述钻杆公接头与油管管体左端的油管接头连接,所述钻杆公接头的左端外表面设有第二外螺纹,所述钻杆公接头的右端内表面设有第一内螺纹,所述钻杆母接头与油管管体右端的油管接头连接,所述钻杆母接头的左端内表面也设有第一内螺纹,所述第一内螺纹与第一外螺纹相互匹配,所述钻杆母接头的右端内表面设有第二内螺纹,所述第二内螺纹与第二外螺纹相互匹配。
与现有技术相比,本实用新型的有益效果是:
本实用新型采用油管管体加钻杆公接头和钻杆母接头的结构,使得油钻管具有反复上卸扣快速方便且不损伤螺纹,维修简便,成本较低的优点。
附图说明
图1为本实用新型快速上卸扣修井用油钻管的结构示意图。

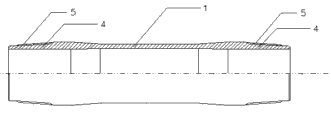

图2为本实用新型快速上卸扣修井用油钻管油管管体的结构示意图。
图3为本实用新型快速上卸扣修井用油钻管钻杆公接头的结构示意图。
图4为本实用新型快速上卸扣修井用油钻管钻杆母接头的结构示意图。
其中:
油管管体1
钻杆公接头2
钻杆母接头3
油管接头4
第一外螺纹5
第二外螺纹6
第一内螺纹7
第二内螺纹8。
具体实施方式
参见图1~图4,本实用新型涉及的一种快速上卸扣修井用油钻管,包括油管管体1、钻杆公接头2和钻杆母接头3,所述油管管体1的两端均设有油管接头4,所述油管接头4的外表面设有第一外螺纹5,所述钻杆公接头2与油管管体1左端的油管接头4连接,所述钻杆公接头2的左端外表面设有第二外螺纹6,所述钻杆公接头2的右端内表面设有第一内螺纹7,所述钻杆母接头3与油管管体1右端的油管接头4连接,所述钻杆母接头3的左端内表面也设有第一内螺纹7,所述第一内螺纹7与第一外螺纹5相互匹配,所述钻杆母接头3的右端内表面设有第二内螺纹8,所述第二内螺纹8与第二外螺纹6相互匹配。
本实用新型的一个实施例:所述油管管体1为2-7/8″×5.51或者2-7/8″×7.01管体,所述第一外螺纹5和第一内螺纹7为API 2-7/8 EU圆扣螺纹,所述第二外螺纹6和第二内螺纹8根据API规范7-2,齿形为V-0.76,锥度为1:8,螺距为4牙/英寸。
在现场卸扣只对钻杆公接头和钻杆母接头进行卸扣,对于油管管体与钻杆公母接头仅仅在更换接头时进行一次上卸扣。
采用这种油管管体加钻杆公母接头的结构,使得油钻管具有以下优点:反复上卸扣快速方便且不损伤螺纹,维修简便,成本较低。

Claims (1)

1.一种快速上卸扣修井用油钻管,其特征在于它包括油管管体(1)、钻杆公接头(2)和钻杆母接头(3),所述油管管体(1)的两端均设有油管接头(4),所述油管接头(4)的外表面设有第一外螺纹(5),所述钻杆公接头(2)与油管管体(1)左端的油管接头(4)连接,所述钻杆公接头(2)的左端外表面设有第二外螺纹(6),所述钻杆公接头(2)的右端内表面设有第一内螺纹(7),所述钻杆母接头(3)与油管管体(1)右端的油管接头(4)连接,所述钻杆母接头(3)的左端内表面也设有第一内螺纹(7),所述第一内螺纹(7)与第一外螺纹(5)相互匹配,所述钻杆母接头(3)的右端内表面设有第二内螺纹(8),所述第二内螺纹(8)与第二外螺纹(6)相互匹配。
