Abstract

本实用新型涉及一种真空加热零气耗压缩空气净化装置，包括两个干燥塔A和干燥塔B，所述的干燥塔A顶部和干燥塔B顶部通过管道分别连接至四通阀门V5，四通阀门V5还连接空气出口和阀门V4，阀门V4连接真空风机管道；所述的干燥塔A底部和干燥塔B底部通过管道分别连接至四通阀门V2，四通阀门V2与加热器相连，四通阀门V2还连接泄压阀V3和空气入口。本实用新型属于对现有技术的改进，其具有结构简单，使用方便可靠，工艺流程简单，再生耗气为零，从而能达到节省能源效果等特点。

Description

真空加热零气耗压缩空气净化装置
技术领域
本实用新型涉及的是一种真空加热零气耗压缩空气净化装置，尤其是一种利用真空风机加热再生，但不消耗压缩空气冷吹的压缩空气干燥机。
背景技术
现有技术中，有一种鼓风加热再生吸附式干燥机，它利用鼓风机吸入空气，通过加热器加热空气的热量，对吸附剂进行再生；它结合了无热再生和有热再生技术，可以产生低露点的干燥空气。其工作原理是：
鼓风机吸入空气，经过加热器加热后，首先进入再生塔，对已经吸收了水分的吸附剂进行加热。180℃以上的高温空气具有足够的能量，能使水分从吸附剂中解析出来。高温空气的相对湿度较低，与吸附剂的湿度相比，有足够的差别，因此能够将解析出来的大量水分带走。
与此同时另一边压缩空气进入干燥机进行干燥处理。这个过程与普通的无热再生干燥机相似。干燥处理后的空气，经过后过滤器消除粉尘后就可以提供使用了。
再生塔，在完成加热过程后，需要进行冷却和吹扫，以便随后投入干燥工作。
冷却吹扫的方法是：让再生塔放气减压，并从干燥机的出气口引出少量低温干空气，对再生塔进行吹扫，吹扫气体排出干燥机。吹扫气体能够将再生塔中残余的水分带走。由于蒸发、冷却，再生塔的温度降低了，水分带走了，因此可以产生较好的露点。当吹扫过程结束后，再生塔升压。整个再生过程就结束了。吹扫耗气量是总进气量的5%。吹扫时间与加热时间的比例约为1：1。因此，整个循环的平均耗气量约为2.5%（5%/2）。
干燥塔在节能装置的控制下，继续进行干燥处理，直到达到吸附剂的最大吸附能力。然后进行切换，整个流程反转。
由于结合了加热和吹扫降温过程，吸附剂的温度得到降低，因此在切换时的露点波动被降低到最小。
现有技术虽然解决了：降低输出气体的露点；减少耗气量；能耗费用低。但耗气量仍存在，能耗仍将被消耗，只有把耗气量减少到零，才真正解决了能源的损失问题，使能耗费用最低。
中国专利201823451U 公开了一种鼓风加热内循环式压缩空气净化装置,其主要有两个通过管道和阀门相互联在一起的、具有相同结构的干燥塔A、B,其特征在于鼓风机管道通过一V6气动蝶阀与下部管路的相连,一V4气动蝶阀连接于干燥塔B下部口;干燥塔B的上部口通过管道连接一V10气动蝶阀,再与V8气动蝶阀相连,所述的V8气动蝶阀与水冷水后部冷却器相连,再通过气水分离器相连回鼓风机。其具有结构简单,使用方便可靠,工艺流程简单,再生耗气为零,从而能达到节省能源效果等特点。
发明内容
本实用新型所要解决的技术问题在于克服现有技术存在的不足，而提供一种能够解决吸附式干燥器的再生耗气问题，即再生耗气为零，从而达到节省能源效果的真空加热零气耗压缩空气净化装置。
本实用新型的技术方案是：一种真空加热零气耗压缩空气净化装置，包括两个干燥塔A和干燥塔B，所述的干燥塔A顶部和干燥塔B顶部通过管道分别连接至四通阀门V5，四通阀门V5还连接空气出口和阀门V4，阀门V4连接真空风机管道；所述的干燥塔A底部和干燥塔B底部通过管道分别连接至四通阀门V2，四通阀门V2与加热器相连，四通阀门V2还连接泄压阀V3和空气入口。
优选地，所述的干燥塔A底部与干燥塔B底部之间还通过阀门V1连接。
本实用新型属于对现有技术的改进，其具有结构简单，使用方便可靠，工艺流程简单，再生耗气为零，从而能达到节省能源效果等特点。
附图说明
图1为本实用新型的工作流程示意图。
具体实施方式
下面结合附图对本实用新型作进一步详细的说明，但并不是对本实用新型保护范围的限制。
如图1所示，一种真空加热零气耗压缩空气净化装置，包括两个干燥塔A和干燥塔B，所述的干燥塔A顶部和干燥塔B顶部通过管道分别连接至四通阀门V5，四通阀门V5还连接空气出口和阀门V4，阀门V4连接真空风机管道；所述的干燥塔A底部和干燥塔B底部通过管道分别连接至四通阀门V2，四通阀门V2与加热器相连，四通阀门V2还连接泄压阀V3和空气入口。所述的干燥塔A底部与干燥塔B底部之间还通过阀门V1连接。
本实用新型的工艺流程具体分为如下六个工作流程：
工作流程1：A塔吸附，B塔泄压；压缩空气先进入四通阀V2，然后进入A塔，再从A塔进入四通阀V5，干燥净化后的空气输出。另一方面，吸附塔B减压放空，吸附塔B内的压缩空气通过阀门V3排出。
工作流程2：A塔吸附，B塔加热再生；压缩空气先进入四通阀V2，然后进入A塔，再从A塔进入四通阀V5，干燥净化后的空气输出。另一边真空风机工作，环境空气从加热器的吸风口被吸入，经过加热器加热，通过对夹式止回阀，通过四通阀门V2，进入B塔，经过四通阀门V5，经过气动阀门V4，通过真空风机排出。
工作流程3：A塔吸附，B塔冷吹；压缩空气先进入四通阀V2，然后进入A塔，再从A塔进入V5四通阀，干燥净化后的空气输出。另一边真空风机工作，环境空气从加热器的吸风口被吸入（加热器不加热），通过对夹式止回阀，通过V2四通阀门，进入B塔，经过四通阀门V5，经过气动阀门V4，通过真空风机排出。
工作流程4：A塔吸附，B塔充压；压缩空气先进入四通阀V2，然后进入A塔，再从A塔进入四通阀V5，干燥净化后的空气输出。压缩空气经过阀门V1进入B塔充压。
工作流程5：A塔吸附，B塔等待；压缩空气先进入V2四通阀，然后进入A塔，再从A塔进入四通阀V5，干燥净化后的空气输出。B塔等待下一工序。
工作流程6：A塔泄压，B塔吸附；压缩空气先进入四通阀V2，然后进入B塔，再从B塔进入四通阀V5，干燥净化后的空气输出。另一边，先减压放空，吸附塔内的压缩空气通过阀门V3排出。
以上所述工作流程2、3为本实用新型的关键，即加热再生、以及冷吹再生都是利用真空风机抽真空的方式来再生吸附剂，与常规再生反向，在再生过程中，不消耗成品气。

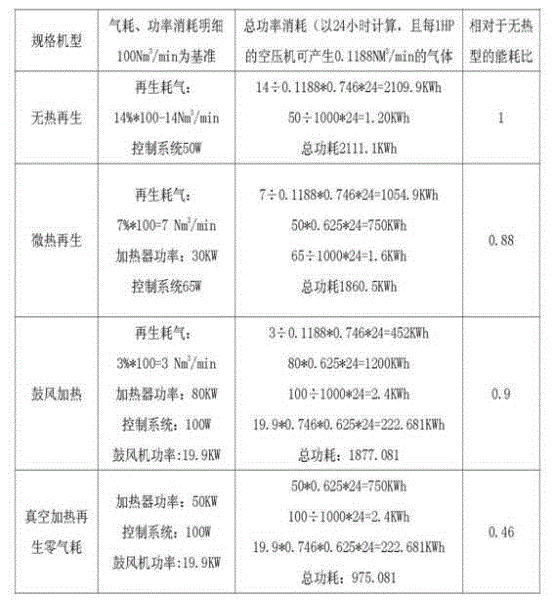

本实用新型达到的节能效果将采用下表1数据来对比说明。
表1
Figure DEST_PATH_857750DEST_PATH_IMAGE001
以100NM3/min为例，电价按1.0元/KWh计算：
1）              无热再生年运行成本:2111.1*365*1= 770551.5元
2）              微热再生年运行成本:1860.5*365*1= 679082.5元
3）              鼓风加热再生年运行成本:1877.081*365*1= 685134.6元
4）              鼓风加热内循环再生年运行成本:975.081*365*1= 355904.6元。
真空加热零气耗比无热再生年运行成本节约了414646.9元，比微热再生年运行成本节约了323177.9元，比鼓风加热再生年运行成本节约了329230元。

Claims (2)

1.一种真空加热零气耗压缩空气净化装置，包括两个干燥塔A和干燥塔B，其特征在于：所述的干燥塔A顶部和干燥塔B顶部通过管道分别连接至四通阀门V5，四通阀门V5还连接空气出口和阀门V4，阀门V4连接真空风机管道；所述的干燥塔A底部和干燥塔B底部通过管道分别连接至四通阀门V2，四通阀门V2与加热器相连，四通阀门V2还连接泄压阀V3和空气入口。
2.根据权利要求1所述的真空加热零气耗压缩空气净化装置，其特征在于：所述的干燥塔A底部与干燥塔B底部之间还通过阀门V1连接。
