CN202286270U - 一种烤烟房 - Google Patents
一种烤烟房 Download PDFInfo
- Publication number
- CN202286270U CN202286270U CN2011204660106U CN201120466010U CN202286270U CN 202286270 U CN202286270 U CN 202286270U CN 2011204660106 U CN2011204660106 U CN 2011204660106U CN 201120466010 U CN201120466010 U CN 201120466010U CN 202286270 U CN202286270 U CN 202286270U
- Authority
- CN
- China
- Prior art keywords
- room
- dehumidifier
- drying room
- heating
- pipe
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Expired - Fee Related
Links
- 235000002637 Nicotiana tabacum Nutrition 0.000 title claims abstract description 17
- 244000061176 Nicotiana tabacum Species 0.000 title 1
- 238000010438 heat treatment Methods 0.000 claims abstract description 35
- 238000001035 drying Methods 0.000 claims abstract description 26
- 241000208125 Nicotiana Species 0.000 claims abstract description 16
- 239000000919 ceramic Substances 0.000 claims description 13
- JRBRVDCKNXZZGH-UHFFFAOYSA-N alumane;copper Chemical compound [AlH3].[Cu] JRBRVDCKNXZZGH-UHFFFAOYSA-N 0.000 claims description 3
- 239000002131 composite material Substances 0.000 claims description 3
- 239000011214 refractory ceramic Substances 0.000 claims 3
- 238000007791 dehumidification Methods 0.000 abstract description 13
- 238000000034 method Methods 0.000 abstract description 4
- 230000005611 electricity Effects 0.000 abstract description 3
- 230000002950 deficient Effects 0.000 abstract description 2
- 239000000428 dust Substances 0.000 abstract description 2
- 230000007613 environmental effect Effects 0.000 abstract description 2
- 238000009423 ventilation Methods 0.000 abstract 1
- 239000003245 coal Substances 0.000 description 4
- 238000005485 electric heating Methods 0.000 description 3
- 238000010586 diagram Methods 0.000 description 2
- 230000001105 regulatory effect Effects 0.000 description 2
- UGFAIRIUMAVXCW-UHFFFAOYSA-N Carbon monoxide Chemical compound [O+]#[C-] UGFAIRIUMAVXCW-UHFFFAOYSA-N 0.000 description 1
- 239000003818 cinder Substances 0.000 description 1
- 238000013036 cure process Methods 0.000 description 1
- 238000005265 energy consumption Methods 0.000 description 1
- 239000000284 extract Substances 0.000 description 1
- 239000003546 flue gas Substances 0.000 description 1
- 239000007789 gas Substances 0.000 description 1
- 230000000007 visual effect Effects 0.000 description 1
Images
Classifications
-
- Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
- Y02P—CLIMATE CHANGE MITIGATION TECHNOLOGIES IN THE PRODUCTION OR PROCESSING OF GOODS
- Y02P70/00—Climate change mitigation technologies in the production process for final industrial or consumer products
- Y02P70/50—Manufacturing or production processes characterised by the final manufactured product
Landscapes
- Manufacture Of Tobacco Products (AREA)
- Drying Of Solid Materials (AREA)
Abstract
本实用新型公开了一种烤烟房，包括烘房、加热室和除湿室，所述烘房和加热室之间设有上、下通风口，烘房的下部设有百叶窗排湿口，加热室内设有电加热器和风机，加热室设有风量调节口；所述除湿室内设有除湿机，除湿机的进风管与加热室连通，除湿机的出风管与烘房连通，除湿机的排水管伸出除湿室外。本实用新型的优点：1、环保，因所有设备均使用电能，无任何粉尘和有害气体排放，对环境可实现零污染。2、节能，上部烟叶烘烤时间只需5天左右，与传统烤烟房相比节省时间2天左右，电费按成本不超过1.2元/公斤，降低成本0.7元/公斤。3、可实现智能控制，精确控制工艺过程，提高烤烟质量档次，减少次品数量，降低劳动强度。
Description
技术领域
本实用新型属于烤烟装置，具体涉及一种烤烟房。
背景技术
烟叶成熟采收后都要在烤烟房内进行烘烤。传统的烤烟房是用煤炭作为热源，存在诸多问题：一是在烤烟过程中需运煤、加煤、倒煤渣，工人劳动强度大，烟气污染严重；二是对火候和温度的控制全凭眼睛观察，很难达到烘烤的工艺要求，因而难以保证烟叶的烘烤质量；三是烘烤时间长（上部烟叶烘烤），一般为7—9天，能耗高，煤电成本为1.8元/公斤左右。
实用新型内容
本实用新型的目的是提供一种节能环保、烘烤质量好、减轻劳动强度的烤烟房。
本实用新型的技术方案是：烤烟房包括烘房、加热室和除湿室，所述烘房和加热室之间设有上、下通风口，烘房的下部设有百叶窗排湿口，加热室内设有电加热器和风机，加热室设有风量调节口；所述除湿室内设有除湿机，除湿机的进风管与加热室连通，除湿机的出风管与烘房连通，除湿机的排水管伸出除湿室外。
所述电加热器为陶瓷发热管电热器，包括支架，在支架之间设有若干陶瓷发热管电热元件，所述电热元件由纳米高温陶瓷发热管、套设在纳米高温陶瓷发热管上的带翅片的铜铝复合管和设在纳米高温陶瓷发热管两端的绝缘陶瓷头组成。
采用上述结构的烤烟房具有以下优点：
1、环保，因所有设备均使用电能，无任何粉尘和有害气体排放，对环境可实现零污染。
2、节能，上部烟叶烘烤时间只需5天左右，与传统烤烟房相比节省时间2天左右，电费按照国家惠农政策的0.5元/度计算，成本最高不超过1.2元/公斤，降低成本0.7元/公斤。
3、可实现智能控制，精确控制工艺过程，提高烤烟质量档次，减少次品数量，降低劳动强度。
下面结合附图对本实用新型做进一步说明。
附图说明
图1是本实用新型的结构示意图。
图2是图1的俯视图。
图3是本实用新型中的电加热器的结构示意图。
图4是图3中A—A向剖视图。

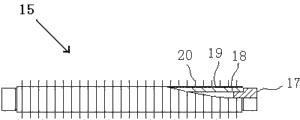

图5是电加热器中的电热元件的结构示意图。
