Abstract
本实用新型是一种模板加固器，属土建施工辅助装置，包括主卡扣杆和主紧扣杆，其特征是：该主卡扣杆的长直杆为六面体，即其横截面呈六边形，且此长直杆的上表面在长度方向呈波浪形，在长条形的主紧扣杆的上端部对应开设六面形的通孔并滑动安装在长直杆上，同时在此主紧扣杆的顶部开设与六面形通孔相通的螺孔并旋装紧定螺栓，此外，在长直杆上位于主紧扣杆的右部滑动套装呈三角形体的也对应开设有六面形通孔的副紧扣板，有效地避免了因振捣和其他原因致使模板加固器的长直杆产生侧向变形及卡扣松脱的现象，提高了施工质量。
Description
技术领域
本实用新型属土建施工辅助装置，尤其是涉及一种模板加固器。
背景技术
现在通用的模板加固器（谷称步步紧），其大多为扁钢制成，即模板加固器的长直杆为扁钢，在实际施工过程中此长直杆容易产生侧向变形和卡扣件松脱等情况，严重影响混凝土浇筑质量及使用安全。
发明内容
本实用新型的目的是提出一种模板加固器，不仅使用方便，易于加工，而且可重复使用，降低施工成本，有效地避免因振捣和其他原因致使加固器产生侧向变形及卡扣松脱的现象，提高施工质量。
本实用新型的目的是这样来实现的：一种模板加固器，包括主卡扣杆和主紧扣杆，该主卡扣杆由互成直角的垂直向下的长条形左卡扣杆和右置的长直杆组成，在长条形的主紧扣杆的上端段上对应开设通孔以滑动安装在长直杆上，其特征是：该主卡扣杆的长直杆为六面体，即长直杆的横截面呈六边形，且此长直杆的上表面在长度方向呈波浪形，在长条形的主紧扣杆的上端部对应开设六面形的通孔并滑动安装在长直杆上，同时在此主紧扣杆的顶部开设与六面形通孔相通的螺孔并旋装紧定螺栓，此外，在主卡扣杆的长直杆上位于主紧扣杆的右部滑动套装呈三角形体的也对应开设有六面形通孔的副紧扣板。
使用时，先拧松紧定螺栓，使主紧扣杆和副紧扣板均在主卡扣杆的长直杆上右移，将主卡扣杆左端的长条形左卡扣杆压定在左侧模板的外表面上，再往左推移主紧扣杆，使主紧扣杆顶住右侧模板的外表面，然后拧紧紧定螺栓，最后往左推移副紧扣板，使之顶住主紧扣杆，就有效地避免了因振捣和其他原因致使模板加固器的长直杆产生侧向变形及卡扣松脱的现象，提高施工质量。
本实用新型所提出的模板加固器，结构简单，使用安全可靠，可重复使用，降低施工成本，有效地避免了因振捣和其他原因致使模板加固器的长直杆产生侧向变形及卡扣松脱的现象，提高了施工质量。
现结合附图和实施例对本实用新型提出的模板加固器作进一步说明。
附图说明

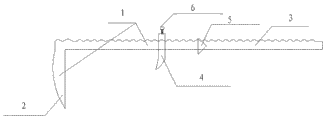

图1是本实用新型所提出的模板加固器的主视示意图。
图2是本实用新型所提出的模板加固器使用时的主视示意图。
图1、图2中：
1、主卡扣杆 2、左卡扣杆 3、长直杆 4、主紧扣杆 5、副紧扣板 6、紧定螺栓。
具体实施方式
从图1、图2可以看出：一种模板加固器，包括主卡扣杆1和主紧扣杆4，该主卡扣杆1由互成直角的垂直向下的长条形左卡扣杆2和右置的长直杆3组成，在长条形的主紧扣杆4的上端段上对应开设通孔以滑动安装在长直杆3上，其特征是：该主卡扣杆1的长直杆3为六面体，即长直杆3的横截面呈六边形，且此长直杆3的上表面在长度方向呈波浪形，在长条形的主紧扣杆4的上端部对应开设六面形的通孔并滑动安装在长直杆3上，同时在此主紧扣杆4的顶部开设与六面形通孔相通的螺孔并旋装紧定螺栓6，此外，在主卡扣杆1的长直杆3上位于主紧扣杆4的右部滑动套装呈三角形体的也对应开设有六面形通孔的副紧扣板5。
使用时，先拧松紧定螺栓6，使主紧扣杆4和副紧扣板5均在主卡扣杆1的长直杆3上右移，将主卡扣杆1左端的长条形左卡扣杆2压定在左侧模板的外表面上，再往左推移主紧扣杆4，使主紧扣杆4顶住右侧模板的外表面，然后拧紧紧定螺栓6，最后往左推移副紧扣板5，使之顶住主紧扣杆4，就有效地避免了因振捣和其他原因致使模板加固器的长直杆3产生侧向变形及卡扣松脱的现象，提高了施工质量。
Claims (1)
1.一种模板加固器，包括主卡扣杆（1）和主紧扣杆（4），其特征是：该主卡扣杆（1）的长直杆（3）为六面体，且此长直杆（3）的上表面在长度方向呈波浪形，在长条形的主紧扣杆（4）的上端部对应开设六面形的通孔并滑动安装在长直杆（3）上，同时在此主紧扣杆（4）的顶部开设与六面形通孔相通的螺孔并旋装紧定螺栓（6），此外，在主卡扣杆（1）的长直杆（3）上位于主紧扣杆（4）的右部滑动套装呈三角形体的也对应开设有六面形通孔的副紧扣板（5）。
