Abstract
本实用新型公开了一种触摸屏输入笔，属于电数字处理领域。本实用新型提供的技术方案为：在触摸屏输入笔的笔杆两端分别设置有第一笔头和第二笔头；其中，第一笔头由导电橡胶或导电泡沫制成，第二笔头由软质材料制成，且在软质材料中掺杂有导电物质。两个笔头分别用于点击操作及书写操作，不仅可实现手写输入的准确定位，还可以降低笔头与触摸屏之间的摩擦力，提高用户书写的舒适度。
Description
技术领域
本实用新型涉及电数字处理领域，特别是基于触摸屏的一种触摸屏输入笔。
背景技术
随着触摸式输入技术的发展，传统的键盘输入已开始被触摸式输入取代，越来越多的用户通过在触摸屏上点击操作，实现信息的输入。目前，用户可以使用手指直接作为信息输入的媒介，还可以通过手写笔等第三方输入设备实现输入操作。
现有技术中，应用在触摸屏上的手写笔一般只在笔的一端设有笔头，如图1所示，通过笔头与触摸屏的接触可以实现书写、点击等相应的输入操作。常见的手写笔的笔头材质主要为导电橡胶或导电毛刷。导电橡胶制的笔头在点击操作中具有定位准确的特点，但是在用户书写时需要稍加用力按压笔头才可以实现信息的输入，所以信息识别度和舒适度较差，且书写过程中笔头与电容触摸屏之间会产生较大的摩擦力，因而只适宜短时间的简单输入。导电毛刷制的笔头在书写过程中只需轻轻接触触摸屏即可实现信息的输入，能够降低笔头与触摸屏之间的摩擦力，且舒适度较好，因而适宜长期输入，但由于导电毛刷容易导致笔头的变形，进而增大笔头与触摸屏的接触面积，因此 在进行点击操作时会降低笔头定位的准确性。
实用新型内容
有鉴于此，本实用新型的主要目的在于提供一种触摸屏输入笔，不仅能够在用户点击操作中保证笔头定位的准确性，而且还可以在用户书写过程中提高信息识别度和舒适度、降低笔头与电容触摸屏之间的摩擦力。
为达到上述目的，本实用新型的技术方案是这样实现的：
本实用新型提供了一种触摸屏输入笔，包括笔杆、与触摸屏形成耦合电容的耦合部，其特征在于，笔杆的两端分别设置有第一笔头和第二笔头。
上述方案中，第一笔头由导电橡胶或导电泡沫制成，第二笔头由软质材料制成，且在软质材料中掺杂有导电物质。
上述方案中，第一笔头为半球形状或倒圆锥形状，第二笔头为毛刷状。
上述方案中，所述耦合部为笔杆具有导电性的手持部，以及第一笔头与笔杆、第二笔头与笔杆具有导电性的连接部。
第一笔头和笔杆一体成型，第二笔头和笔杆通过导电连接件相连接；
或第一笔头和笔杆通过导电连接件相连接，第二笔头和笔杆一体成型。
第一笔头和笔杆以及第二笔头和笔杆一体成型；
或第一笔头和笔杆以及第二笔头和笔杆分别通过导电连接件相连接。
本实用新型所提供的触摸屏输入笔，在触摸屏输入笔的笔杆两端分别设置有第一笔头和第二笔头；其中，第一笔头由导电橡胶或导电泡沫制成，第二笔头由软质材料制成，且在软质材料中掺杂有导电物质，分别用于点击操作及书写操作，不仅可实现手写输入的准确定位，还可以降低笔头与触摸屏之间的摩擦力，提高用户书写的舒适度。
附图说明
图1为现有技术中电容笔结构示意图；
图2为本实用新型中触摸屏输入笔的结构示意图；
图3为本实用新型中使用笔头点击操作的示意图；
图4为本实用新型中使用笔头书写操作的示意图。
具体实施方式
本实用新型的基本原理是：在触摸屏输入笔的笔杆两端分别设置有第一笔头和第二笔头；其中，第一笔头由导电橡胶或导电泡沫制成，第二笔头由软质材料制成，且在软质材料中掺杂有导电物质，所述两个笔头分别用于点击操作及书写操作，不仅可实现手写输入的准确定位，还可以提高用户书写的舒适度。
下面结合具体实施例和附图对本实用新型所述的方案进行详细描述。

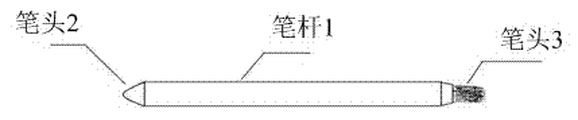

本实用新型提供的触摸屏输入笔，如图2所示，在笔杆1的两端分别连接两个不同材料制成的笔头；图2中，笔杆1的一端设有笔头2，另一端设有笔头3；笔头2、笔头3与笔杆1的连接部分均具有导电性，且笔杆1的手持部分也具有导电性。
在本实施例中，笔头2的材料采用导电橡胶或导电泡沫，用于实现用户的点击操作；笔头3采用软质材料制成，并在软质材料中掺杂有导电物质，例如：在软质材料中掺杂金属丝，用于实现用户的书写操作；为便于用户的输入操作，较佳地，可将笔头2制成半球形状或倒圆锥形状，将笔头3制成毛刷状。
本实施例中采用的触摸屏为电容触摸屏，但只要是可以通过本方案中所述触摸屏输入笔作为媒介进行输入操作的，其他类型的触摸屏也同样适用于本方案，再此不做赘述。
电容触摸屏的工作原理为：当导电物质接触到触摸屏，会从触摸屏的表面吸收一个微小的电流，使触摸屏内部电容值发生变化，通过触摸屏内部电路计算出该接触点的位置，从而实现点击定位或书写等输入操作。
如图3所示，当用笔头2在触摸屏幕4上进行点击操作的时候，笔头2受压发生形变，当笔头2与触摸屏4的接触面积足够大的时候，笔头2会从触摸屏4的表面吸收一个微小电流，使触摸屏内部电容值发生变化；触摸屏4感应到这种电容的变化后，通过其内部电路确定出笔头2点击的坐标，从而实现笔头2在触摸屏4上的点击操作。
如图4所示，当用笔头3在触摸屏4上进行书写操作的时候，由 于笔头3为毛刷状，与触摸屏4接触受压后较易发生形变，当笔头3与触摸屏4的接触面积足够大的时候，触摸屏4的表面会吸收到一个微小电流；触摸屏4感应到这种电容的变化后，通过其内部电路可确定出笔头3落笔处的坐标，此时，保持笔头3和触摸屏4的接触并移动笔头3，触摸屏4便可以通过内部电路连续读取笔头3的落笔处坐标，从而得到笔头3在触摸屏4上连续移动的轨迹，以实现依照笔头3的笔画移动进行书写的操作。这里，由于笔头3含有柔性的软质材料，类似于毛笔，所以在用户使用笔头3进行书写操作时，只需轻轻的接触触摸屏即可实现信息的输入，减小了笔头与触摸屏之间的摩擦力，与使用导电橡胶制成的笔头进行书写操作相比，有效提高了用户使用的舒适度。
综上所述，在用户进行点击操作时，采用导电橡胶或导电泡沫制的笔头在点击操作中具有定位准确的特点；在用户进行书写操作时，采用具有导电性的毛刷状笔头通过轻轻接触触摸屏即可实现信息的输入，能够降低笔头与触摸屏之间的摩擦力，且舒适度较好，适宜长期输入。通过采用上述方案，用户通过具有两个笔头的触摸屏输入笔即可在触摸屏上轻松实现点击、书写等输入操作，具有实用价值。
以上所述，仅为本实用新型的较佳实施例而已，并非用于限定本实用新型的保护范围，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
Claims (6)
1.一种触摸屏输入笔，包括笔杆、与触摸屏形成耦合电容的耦合部，其特征在于，笔杆的两端分别设置有第一笔头和第二笔头。
2.根据权利要求1所述的触摸屏输入笔，其特征在于，第一笔头由导电橡胶或导电泡沫制成，第二笔头由软质材料制成。
3.根据权利要求2所述的触摸屏输入笔，其特征在于，第一笔头为半球形状或倒圆锥形状，第二笔头为毛刷状。
4.根据权利要求1-3任一项所述的触摸屏输入笔，其特征在于，所述耦合部为笔杆具有导电性的手持部，以及第一笔头与笔杆、第二笔头与笔杆具有导电性的连接部。
5.根据权利要求1所述的触摸屏输入笔，其特征在于，第一笔头和笔杆一体成型，第二笔头和笔杆通过导电连接件相连接；
或第一笔头和笔杆通过导电连接件相连接，第二笔头和笔杆一体成型。
6.根据权利要求1所述的触摸屏输入笔，其特征在于，第一笔头和笔杆以及第二笔头和笔杆一体成型；
或第一笔头和笔杆以及第二笔头和笔杆分别通过导电连接件相连接。
