Abstract
本实用新型涉及一种自动扶梯的构件，尤其涉及一种轻型铝合金的扶梯前沿板。包括依次连接的梳齿板、中板和后板，在梳齿板的上表面的下方为梳齿板支撑体，梳齿板支撑体为密闭的中空的腔体，在腔体内设有支撑筋；中板包括至少一个中板拼接板，中板拼接板的上表面的下方为中板支撑体，中板支撑体包括两端的中板连接体和中部的中板支撑主体；后板包括至少一个后板拼接板，后板拼接板的上表面的下方为后板支撑体，后板支撑体包括两端的后板连接体和中部的后板支撑主体。
Description
技术领域
本实用新型涉及一种自动扶梯的构件，尤其涉及一种轻型铝合金的扶梯前沿板。
背景技术
扶梯前沿板是过渡乘客从静止部分到动作部分的部件，起到支撑乘客和安装扶手入口的功能。前沿板主要由梳齿板、中板、后板三部分组成。目前扶梯上使用的前沿板主要有铝合金和不锈钢两种材料。铝合金材料前沿板一般采用专用模具挤出型材，再使用型材拼接成需要的长度。传统的铝合金材质前沿板为了满足支撑乘客的需求。采取的方法大致有以下2种：1.增加前沿板挤出型材的厚度。2.在型材型腔中嵌入刚性部件（如方管）增加强度。扶梯前沿板下方一般为维修机房，前沿板需要频繁提起，增加型材厚度与嵌入刚性部件的方法增加了前沿板的重量，不利于维保工作的进行，并且工艺复杂，模具成本、加工成本居高不下。现在的专利文献中有公开：“扶梯用前沿板整体结构（CN2744659Y）”，其结构是连接杆件用螺钉固定的方法固定在前沿板后板Ⅰ、前沿板后板Ⅱ的前部，带孔加强筋分别焊接前沿板中板、前沿板后板Ⅰ的后部，前沿板中板，前沿板后板Ⅰ、前沿板后板Ⅱ通过连接杆件连成了一个整体。增加了承载面积，改善了受力性能。但是该结构只是在各构件的连接上做了改进，还是需要进行拼接，依然没有解决前沿板重量大不易维保的问题。
发明内容
本实用新型提供了一种质量轻、便于维保，工艺简单成本低的扶梯前沿板；解决了现有技术中存在的扶梯前沿板质量重，结构复杂，不方便维保，成本高的技术问题。
本实用新型的上述技术问题是通过下述技术方案解决的：一种扶梯前沿板，包括依次连接的梳齿板、中板和后板，所述的梳齿板、中板和后板的上表面拼合形成支撑面，在梳齿板的上表面的下方为梳齿板支撑体，所述的梳齿板支撑体为密闭的中空的腔体，在腔体内设有支撑筋；所述的中板包括至少一个中板拼接板，所述的中板拼接板的上表面的下方为中板支撑体，所述的中板支撑体包括两端的中板连接体和中部的中板支撑主体，所述的中板支撑主体为中空的腔体，在腔体内设有支撑筋；所述的后板包括至少一个后板拼接板，所述的后板拼接板的上表面的下方为后板支撑体，所述的后板支撑体包括两端的后板连接体和中部的后板支撑主体，所述的后板支撑主体为中空的腔体，在腔体内设有支撑筋。在梳齿板、中板和后板中空的腔体内设置支撑筋，支撑筋将中空的腔体分隔为若干个封闭的小空间，取代了原有的嵌入方形管增加强度，并免除了型材拼接固定的工艺，结构更为简单，质量也比较轻。根据不同的使用规格，选择不同数量的中板拼接板和后板拼接板，中板拼接板拼接形成中板，后板拼接板拼接后形成后板。
作为优选，所述的位于中板拼接板两端的中板连接体，其中一端的中板连接体为“L”形连接板，在“L”形连接板的上侧设有凸起；另外一端的中板连接体为“L”形连接板，在“L”形连接板的上侧设有凹槽，所述的凸起与凹槽相配合，所述的相邻的两个中板拼接板通过螺栓连接。利用凹槽和凸起的配合，先将相邻的中板拼接板连接，再采用螺栓固定形成中板。中板最前侧的中板拼接板与梳齿板通过凹槽与凸起的配合连接，中板最后侧的中板拼接板与后板通过凹槽与凸起的配合连接。梳齿板与中板，中板与后板的连接都是卡接，结构简单，安装装拆方便。
作为优选，所述的后板连接体中的其中一个为“L”形连接板，在“L”形连接板的上侧设有凸起；另外一端的中板连接体为“L”形连接板，在“L”形连接板的上侧设有凹槽，所述的凸起与凹槽相配合，所述的相邻的两个后板拼接板通过螺栓连接。后板的结构与中板相同，方便连接和成型。
作为优选，所述的梳齿板、中板拼接板和后板拼接板均是一体挤出成型的，所述的梳齿板、中板拼接板和后板拼接板的中空的腔体内的支撑筋是相互平行的。梳齿板采用整体挤出成型，相比传统的分块拼接梳齿板，免去了型材拼接固定的工艺，结构简单。中板拼接板一体成型后相互拼接成中板，后板拼接板一体成型后由多个后板拼接板拼接成后板。均不需要另外嵌入刚性部件来增强刚性，使得重量减轻50％。
作为优选，所述的支撑面上设有防滑槽。设置防滑槽，增加扶梯的安全性能。
作为优选，所述的梳齿板的支撑主体内的两个支撑筋之间的距离为40mm～150mm，所述的中板拼接板中空腔体内的相邻两个支撑筋之间的距离为40mm～80mm，所述的后板拼接板的中空腔体内的相邻两个支撑筋之间的距离为40mm～80mm。支撑筋设置的距离根据强度要求进行选择，支撑筋将中空的腔体均分成若干个密闭的空间，增加了强度。
因此，本实用新型的一种扶梯前沿板具备下述优点：将梳齿板、中板和后板的结构进行改进，在梳齿板、中板和后板的支撑面下方设置腔体，并利用支撑筋进行分隔支撑，减轻了前沿板的重量，有利于维保工作的进行，而且工艺简单。一次挤出成型，加工成本低，模具简单，容易成型。
附图说明
图1是本实用新型的一种扶梯前沿板的示意图。
图2是图1内的梳齿板放大示意图。
图3是图1内的中板放大示意图。
图4是图1内的后板放大示意图。
具体实施方式
下面通过实施例，并结合附图，对实用新型的技术方案作进一步具体的说明。
实施例：如图1所示，一种扶梯前沿板，包括相互连接的梳齿板1、中板2和后板3。梳齿板1、中板2和后板3连接成一体后，三者的上表面形成前沿板的支撑面4。
如图2所示，梳齿板1是通过挤压工艺一体成型的。梳齿板1由一端至另一端的上表面为弧面，在梳齿板1的上表面开设有平行的防滑槽5，在梳齿板1的上表面的下方为梳齿板支撑体11，梳齿板支撑体11为密闭的中空的腔体，密闭的腔体被相互平行的支撑筋6分隔为四个密闭的长方体空间，在梳齿板1与中板2连接的一侧的梳齿板支撑体11的侧板上开设有凹槽7，在中板2的前端有与凹槽7相配合的凸起8，从而将梳齿板1与中板2连接。梳齿板的长度为336mm，第一个、第二个和第四个密闭腔体的长度为50mm，第三个密闭腔体的长度为110mm。
如图3所示，中板2是由两个中板拼接板21通过螺栓9连接而成，中板总长为384mm。中板拼接板21也是一体挤压成型的，在中板拼接板21的上表面上开设有平行的防滑槽5，中板拼接板21的上表面的下方为中板支撑体，中板支撑体包括两端的中板连接体22和中部的中板支撑主体23，其中一端的中板连接体22为“L”形连接板，在“L”形连接板的上侧设有凸起8；另外一端的中板连接体22为“L”形连接板，在“L”形连接板的上侧设有凹槽7，两个“L”形连接体的水平部分均朝向中板支撑主体23。前一个中板拼接板22的凸起8与梳齿板1上的凹槽7配合，前一个中板拼接板22上的凹槽7与后一中板拼接板22上的凸起8相配合，后一中板拼接板22上凹槽7与后板3上的凸起8配合，两个中板拼接板21通过螺栓9连接。中板支撑主体23为中空的腔体，腔体通过支撑筋6分隔为两个密闭的长方体空间，长方体空间的长度为60mm。

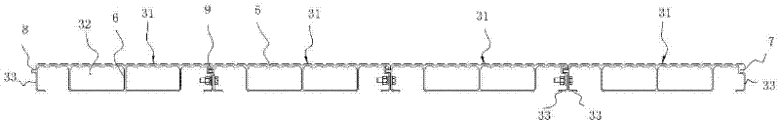

如图4所示，后板3是有四个后板拼接板31通过螺栓9连接而成，后板的总长为768mm。后板拼接板31也是一体挤压成型的，在后板拼接板31的结构与中板拼接板21的结构相同，后板拼接板31包括后板支撑主体32和两侧的后板连接体33。后板支撑主体32为中空的腔体，腔体通过支撑筋分隔为两个密闭的长方体空间，长方体空间的长度为60mm。
Claims (9)
1.一种扶梯前沿板，包括依次连接的梳齿板、中板和后板，其特征在于：所述的梳齿板、中板和后板的上表面拼合形成支撑面，在梳齿板的上表面的下方为梳齿板支撑体，所述的梳齿板支撑体为密闭的中空的腔体，在腔体内设有支撑筋；所述的中板包括至少一个中板拼接板，所述的中板拼接板的上表面的下方为中板支撑体，所述的中板支撑体包括两端的中板连接体和中部的中板支撑主体，所述的中板支撑主体为中空的腔体，在腔体内设有支撑筋；所述的后板包括至少一个后板拼接板，所述的后板拼接板的上表面的下方为后板支撑体，所述的后板支撑体包括两端的后板连接体和中部的后板支撑主体，所述的后板支撑主体为中空的腔体，在腔体内设有支撑筋。
2.根据权利要求1所述的一种扶梯前沿板，其特征在于：所述的位于中板拼接板两端的中板连接体，其中一端的中板连接体为“L”形连接板，在“L”形连接板的上侧设有凸起；另外一端的中板连接体为“L”形连接板，在“L”形连接板的上侧设有凹槽，所述的凸起与凹槽相配合，所述的相邻的两个中板拼接板通过螺栓连接。
3. 根据权利要求1或2所述的一种扶梯前沿板，其特征在于：所述的后板连接体中的其中一个为“L”形连接板，在“L”形连接板的上侧设有凸起；另外一端的中板连接体为“L”形连接板，在“L”形连接板的上侧设有凹槽，所述的凸起与凹槽相配合，所述的相邻的两个后板拼接板通过螺栓连接。
4.根据权利要求1或2所述的一种扶梯前沿板，其特征在于：所述的梳齿板、中板拼接板和后板拼接板均是一体挤出成型的，所述的梳齿板、中板拼接板和后板拼接板的中空的腔体内的支撑筋是相互平行的。
5. 根据权利要求3所述的一种扶梯前沿板，其特征在于：所述的梳齿板、中板拼接板和后板拼接板均是一体挤出成型的，所述的梳齿板、中板拼接板和后板拼接板的中空的腔体内的支撑筋是相互平行的。
6. 根据权利要求1或2所述的一种扶梯前沿板，其特征在于：所述的支撑面上设有防滑槽。
7. 根据权利要求5所述的一种扶梯前沿板，其特征在于：所述的支撑面上设有防滑槽。
8.根据权利要求1或2所述的一种扶梯前沿板，其特征在于：所述的梳齿板的支撑主体内的两个支撑筋之间的距离为40mm～150mm，所述的中板拼接板中空腔体内的相邻两个支撑筋之间的距离为40mm～80mm，所述的后板拼接板的中空腔体内的相邻两个支撑筋之间的距离为40mm～80mm。
9.根据权利要求7所述的一种扶梯前沿板，其特征在于：所述的梳齿板的支撑主体内的两个支撑筋之间的距离为40mm～150mm，所述的中板拼接板中空腔体内的相邻两个支撑筋之间的距离为40mm～80mm，所述的后板拼接板的中空腔体内的相邻两个支撑筋之间的距离为40mm～80mm。
