CN201875576U - 一种具有辅助照明和装饰功能的灯具 - Google Patents
一种具有辅助照明和装饰功能的灯具 Download PDFInfo
- Publication number
- CN201875576U CN201875576U CN2010206111109U CN201020611110U CN201875576U CN 201875576 U CN201875576 U CN 201875576U CN 2010206111109 U CN2010206111109 U CN 2010206111109U CN 201020611110 U CN201020611110 U CN 201020611110U CN 201875576 U CN201875576 U CN 201875576U
- Authority
- CN
- China
- Prior art keywords
- lamp
- arm
- light
- main
- auxiliary lighting
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Expired - Fee Related
Links
Images
Landscapes
- Non-Portable Lighting Devices Or Systems Thereof (AREA)
Abstract
本实用新型所述具有辅助照明和装饰功能的灯具，包括灯座、连接于所述灯座上的灯臂及发光组件，其特点是所述灯臂做成透光臂，所述发光组件包括装置于所述灯臂外部的用作主光源的主灯和装置于所述灯臂内的用作辅助光源的次灯、用于控制所述主灯和次灯亮灭的电路控制器。本实用新型由于采用将灯臂做成透光管及分别在灯臂的外端和内部装置主灯和次灯结构，从而使本实用新型在使用时，不仅可通过用作主灯的白炽灯来保持灯具原有的照明实用性和装饰性，而且还可借助灯臂的发光来在夜晚提供辅助照明以及进一步的增强其观赏性和装饰效果，有效地解决了现有的灯具只有主光源及装饰效果不够强等问题。
Description
技术领域
本实用新型涉及一种灯具，特别是一种具有辅助照明和装饰功能的灯具。
背景技术
现有的灯具，如吊灯、壁灯等，大都是在由灯座、装置于灯座上的灯臂及安装在灯臂外端上的一个或多个起照明作用的白炽灯泡组成。因现有的这些灯的灯臂均是采用不透光材料制成，灯臂内也未安装任何发光体，所有灯臂所组成的整个造型的装饰效果，主要是靠白炽灯泡的一部分余光的照射来实现的，以致灯臂在使用的过程中，其观赏性和装饰效果不够理想。尤其是在晚上，当用作主光源的灯泡熄灭后，整个灯体就完全处在黑暗之中，更谈不上任何装饰效果，所以难以满足广大消费者的要求。并且随着政府对环境保护的重视日益加强，“低碳经济”也成了日常生活中的热门话题，环保照明已是大势所趋，单纯的利用白炽灯照明的灯具，因存在耗电量大、使用寿命短及使用不环保等缺点，越来越难以被广大消费者所接受。
发明内容
本实用新型的目的在于针对上述存在问题和不足，提供一种既保持了白炽灯的实用照明功能，同时又可通过灯臂的发光来提高其观赏性和提供辅助照明，并且使用环保、节能的具有辅助照明和装饰功能的灯具。
本实用新型的技术方案是这样实现的：
本实用新型所述具有辅助照明和装饰功能的灯具，包括灯座、连接于所述灯座上的灯臂及发光组件，其特点是所述灯臂做成透光臂，所述发光组件包括装置于所述灯臂外部的用作主光源的主灯和装置于所述灯臂内的用作辅助光源的次灯、用于控制所述主灯和次灯亮灭的电路控制器。
其中,上述次灯可为装置于灯臂内的小灯珠或灯管形成;为使本实用新型使用环保、节能、使用寿命长，且单开辅助光源时不会造成强光对眼睛刺激的眩晕效果，上述次灯的优选方案是选用节能LED灯带。
并且上述灯臂的具体结构可根据使用和设计的需要来定，如上述灯臂为一体成型的透光管形成，上述主灯装置于灯臂的外端上，连接该主灯和电路控制器的导线穿置于透光管内，上述LED灯带贴装于所述导线上；为进一步的加强灯臂的装饰效果，上述灯臂为连接于灯座上的造型灯杆及依序套接地装置所述造型灯杆上的多个透光造型灯杯形成，上述主灯装置于灯臂的外端上，连接该主灯和电路控制器的导线穿置于所述造型灯杆内，上述LED灯带贴装于所述造型灯杆的外表面上。
本实用新型由于采用将灯臂做成透光管及分别在灯臂的外端和内部装置主灯和次灯结构，从而使本实用新型在使用时，不仅可通过用作主灯的白炽灯来保持灯具原有的照明实用性和装饰性，而且还可借助灯臂的发光来在夜晚提供辅助照明以及进一步的增强其观赏性和装饰效果，有效地解决了现有的灯具只有主光源及装饰效果不够强等问题。并且由于本实用新型还采用节能LED灯带作为次灯结构，使本实用新型在实用性和装饰性强的基础上，又使用环保、节能，且不会产生强光刺激的光眩效果，满足了人们对“低碳经济”的发展要求。本实用新型结构简单、实用和装饰性强，可做成壁灯或吊灯等灯具，广泛地应用于各种高档酒店及家居场所。
下面结合附图对本实用新型作进一步的说明。
附图说明
图1为本实用新型一实施例的结构示意图。
图2为图1中灯臂的剖视结构示意图。
图3为本实用新型另一实施例的结构示意图。
图4为图3中灯臂的剖视结构示意图。

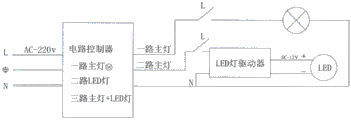

图5为本实用新型的电原理结构示意图。
具体实施方式
如图1-图5所示，本实用新型所述具有辅助照明和装饰功能的灯具，包括灯座1、装置于所述灯座1上的灯臂2及发光组件，所述灯臂2做成透光臂，所述发光组件包括装置于所述灯臂2外部的用作主光源的主灯3和装置于所述灯臂2内的用作辅助光源的次灯4、用于控制所述主灯3和次灯4亮灭的电路控制器。从而使本实用新型在使用时，可提供主、辅相结合的双光源，不仅可通过用作主灯3的白炽灯来保持灯具原有的实用性和装饰性，而且还可借助灯臂2的发光来在夜晚提供辅助照明以及进一步的增强其观赏性和装饰效果，有效地解决了现有的灯具只有主光源及装饰效果不够强等问题。其中,上述灯座1可为吊灯灯座或壁灯灯座。上述次灯4可为装置于灯臂2内的小灯珠或灯管形成;为使本实用新型使用环保、节能、使用寿命长，且单开辅助光源时不会造成强光对眼睛刺激的眩晕效果，上述次灯4的优选方案为LED灯带形成，所述LED灯带沿灯臂2的长度方向装置于灯臂2内。因LED灯带属于冷光源结构，耗电量少，使用寿命长，所以使用环保、节能，满足了人们对“低碳经济”的发展要求。并且位于灯带上的LED灯的光线柔和，不会产生象白炽灯那样的强光刺激，因此用眼睛看时不会产生光的眩晕效果，使用舒适。上述灯臂2的具体结构可根据使用和设计的需要来定，如图1-图2所示，上述灯臂2为一体成型的塑料透光管形成，上述主灯3为装置于灯臂2外端上的灯泡（该实施例选用的是烛形白炽灯泡），连接该灯泡和电路控制器的导线5穿置于透光管内，上述LED灯带贴装于所述导线5上；如图3-图4所示，上述灯臂2为连接于灯座1上的造型灯杆21及依序套接地装置所述造型灯杆21上的多个透光造型灯杯22形成，上述主灯3为装置于灯臂2外端上的灯泡（可选用烛形白炽灯泡），连接该灯泡和电路控制器的导线5穿置于所述造型灯杆21内或穿置于造型灯杆21与透光造型灯杯22之间，上述LED灯带贴装于所述造型灯杆21的外表面。为进一步的加强本实用新型的装饰效果，还可以在相邻两灯臂2之间设置装置于上述灯座1上的装饰配件6及在上述各灯臂2上吊装装饰件7。其中所述装饰配件6可为造型弯钩或水晶吊饰，也可为其它结构的装饰件。上述装饰件7一般采用水晶吊饰。从图5中的电原理结构示意图可知，本实用新型在使用的过程中，可在晚上只单开主灯3以保持白炽灯的实用照明功能，当然也可将主灯3和次灯4同时开启。到深夜时，可关闭主灯3，只单开用作次灯4的节能LED灯带而使各灯臂2发光，以提供柔和的辅助照明功能和保持良好的观赏装饰效果，因此使用极为方便，而且节能、环保。本实用新型结构简单、实用和装饰性强，可做成壁灯或吊灯等灯具，广泛地应用于各种高档酒店、宾馆及家居场所。
Claims (7)
1.一种具有辅助照明和装饰功能的灯具，包括灯座（1）、装置于所述灯座（1）上的灯臂（2）及发光组件，其特征在于所述灯臂（2）做成透光臂，所述发光组件包括装置于所述灯臂（2）外部的用作主光源的主灯（3）和装置于所述灯臂（2）内的用作辅助光源的次灯（4）、用于控制所述主灯（3）和次灯（4）亮灭的电路控制器。
2.根据权利要求1所述的具有辅助照明和装饰功能的灯具，其特征在于上述次灯（4）为LED灯带形成。
3.根据权利要求2所述的具有辅助照明和装饰功能的灯具，其特征在于上述灯臂（2）为一体成型的透光管形成，上述主灯（3）装置于灯臂（2）的外端上，连接该主灯和电路控制器的导线（5）穿置于透光管内，上述LED灯带贴装于所述导线（5）上。
4.根据权利要求2所述的具有辅助照明和装饰功能的灯具，其特征在于上述灯臂（2）为连接于灯座（1）上的造型灯杆（21）及依序套接地装置于所述造型灯杆（21）上的多个透光造型灯杯（22）形成，上述主灯（3）装置于灯臂（2）的外端上，连接主灯泡和电路控制器的导线（5）穿置于所述造型灯杆（21）内，上述LED灯带贴装于所述造型灯杆（21）的外表面。
5.根据权利要求1所述的具有辅助照明和装饰功能的灯具，其特征在于上述主灯（3）为烛形白炽灯泡。
6.根据权利要求1或2或3所述的具有辅助照明和装饰功能的灯具，其特征在于上述相邻两灯臂（2）之间还设有安装于灯座（1）上的装饰配件（6）。
7.根据权利要求1或2或3所述的具有辅助照明和装饰功能的灯具，其特征在于上述各灯臂（2）上吊装有装饰件（7）。
