Abstract
本实用新型涉及一种方便放置洗漱用品的便携式洗漱用品包，洗漱用品包的背面的上部设有两个吸盘和配套的两个吸帽，且两个吸盘的螺杆分别穿过洗漱用品包背面的上部两个孔并由配套的两个螺帽旋紧；洗漱用品包的正面的外侧设有两个以上的口袋。优点：一是方便人们外出旅游或出差；二是利用两个吸盘将包吸挂在磁砖上既使用方便又确保干净卫生；三是在包的正面的外侧设有两个以上敞开的口袋形状，方便插装牙膏、牙刷和梳子等物品，减少了病菌的传播。
Description
技术领域
本实用新型涉及一种方便放置洗漱用品的便携式洗漱用品包，属洗漱包制造领域。
背景技术
现有的放置洗漱用品塑料包，人们外出在宾馆卫生间使用时，往往将包或者洗漱用品放在洗脸池周围的台板上，由于台板往往未经过消毒处理，因此，即不卫生，又容易携带病菌的传播。
发明内容
设计目的：避免背景技术中的不足之处，设计一种即能放置洗漱用品，又能在磁砖墙上吸挂的塑料包。
设计方案：１、在洗漱用品包的背面的上部设有两个孔，吸盘的螺杆分别穿过其两个孔和配套的两个螺帽旋紧，这是本实用新型的技术特征之一，这样做的目的就是利用两个吸盘将洗漱用品包吸挂在磁砖墙上；２、在洗漱用品包的正面的外侧设有两个以上的口袋，这是本实用新型的又一个技术特征之一，这样做的目的就是当包吸挂在磁砖墙上时，可将洗漱用品放在上述口袋里方便人们使用。
技术方案：便携式洗漱用品包，洗漱用品包的背面的上部设有两个吸盘和配套的两个吸帽，且两个吸盘的螺杆分别穿过洗漱用品包背面的上部两个孔并由配套的两个螺帽旋紧；洗漱用品包的正面的外侧设有两个以上的口袋。
本实用新型与背景技术相比，一是方便人们外出旅游或出差；二是利用两个吸盘将包吸挂在磁砖上即使用方便又确保干净卫生；三是在包的正面的外侧设有两个以上敞开的口袋形状，方便插装牙膏、牙刷和梳子等物品，减少了病菌的传播。
附图说明
图１是便携式洗漱用品包的结构示意图。

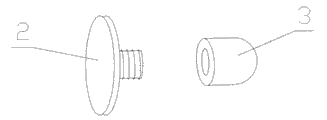

图２是吸盘和螺帽的结构示意图。
具体实施方式
实施例１：参照附图１和图２。便携式洗漱用品包，洗漱用品包１的背面的上部设有两个孔，两个吸盘２的螺杆分别穿过其两个孔并由配套的两个螺帽３从洗漱用品包１里面旋紧，人们可利用其两个吸盘２将洗漱用品包１吸挂在磁砖墙上；在洗漱用品包１正面的外侧设有两个以上的插装牙膏、牙刷和梳子等物品的口袋４。洗漱用品包１的塑料为透明或者不透明，在洗漱用品包１的背面从吸盘２的底部以上部分可设为加厚层。
需要理解到的是：上述实施例虽然对本实用新型的设计思路作了比较详细的文字描述，但是这些文字描述，只是对本实用新型设计思路的简单文字描述，而不是对本实用新型设计思路的限制，任何不超出本实用新型设计思路的组合、增加或修改，均落入本实用新型的保护范围内。
Claims (3)
1.一种便携式洗漱用品包，其特征是：洗漱用品包的背面的上部设有两个吸盘和配套的两个吸帽。
2.根据权利要求１所述的便携式洗漱用品包，其特征是：两个吸盘的螺杆分别穿过洗漱用品包背面的上部两个孔并由配套的两个螺帽旋紧。
3.根据权利要求１所述的便携式洗漱用品包，其特征是：洗漱用品包的正面的外侧设有两个以上的口袋。
