CN201647799U - 新型大件起吊架 - Google Patents
新型大件起吊架 Download PDFInfo
- Publication number
- CN201647799U CN201647799U CN2010201716406U CN201020171640U CN201647799U CN 201647799 U CN201647799 U CN 201647799U CN 2010201716406 U CN2010201716406 U CN 2010201716406U CN 201020171640 U CN201020171640 U CN 201020171640U CN 201647799 U CN201647799 U CN 201647799U
- Authority
- CN
- China
- Prior art keywords
- crossbeam
- boatswain chair
- hole
- utility
- model
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Expired - Fee Related
Links
Images
Landscapes
- Load-Engaging Elements For Cranes (AREA)
Abstract
新型大件起吊架，包括矩形条钢制成的横梁，横梁的两端中央处均沿横梁方向开槽并嵌入设置吊板，吊板的两侧分别设孔；吊板为矩形，两个吊板上侧的孔内设有钩环，两个钩环之间设有固定绳索；两个吊板下侧的孔内之间设有悬吊钢索。本实用新型结构简单、功能实用，制造成本较低，起吊较平稳，提高了作业的安全性。
Description
技术领域
本实用新型涉及一种新型大件起吊架。
背景技术
目前由于箱式变电站体积和总量都较大，因此起吊起来十分麻烦，而且起吊后会发生旋转或不平衡的现象，带来很多安全隐患，但是至今针对箱式变电站的起吊还没有合适的起吊架。
实用新型内容
本实用新型目的在于提供一种结构简单、功能实用的新型大件起吊架。
为了实现上述目的，本实用新型采用如下技术方案：新型大件起吊架，包括矩形条钢制成的横梁，横梁的两端中央处均沿横梁方向开槽并嵌入设置吊板，吊板的两侧分别设孔。
所述的吊板为矩形，两个吊板上侧的孔内设有钩环，两个钩环之间设有固定绳索。
所述的两个吊板下侧的孔内之间设有悬吊钢索。
本实用新型结构简单、功能实用，制造成本较低，起吊较平稳，提高了作业的安全性。
附图说明

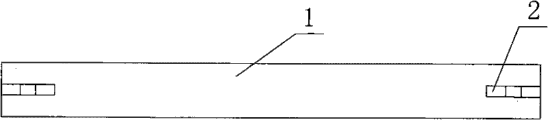

图1为本实用新型的主视图；
图2为本实用新型的俯视图；
图3为本实用新型的右视图。
具体实施方式
实施例：如图1-3所示，新型大件起吊架，包括矩形条钢制成的横梁1，横梁1的两端中央处均沿横梁方向开槽并嵌入设置吊板2，吊板2的两侧分别设孔3、4。
具体实施时，两个吊板2为矩形，两个吊板上侧的孔3内设有钩环，两个钩环之间设有固定绳索，两个吊板下侧的孔4内之间设有悬吊钢索。使用时，将箱式变电站等大件物体通过固定绳索固定，吊起装置钩住悬吊钢索即可。
Claims (3)
1.新型大件起吊架，其特征在于：包括矩形条钢制成的横梁，横梁的两端中央处均沿横梁方向开槽并嵌入设置吊板，吊板的两侧分别设孔。
2.根据权利要求1所述的新型大件起吊架，其特征在于：所述的吊板为矩形，两个吊板上侧的孔内设有钩环，两个钩环之间设有固定绳索。
3.根据权利要求1或2所述的新型大件起吊架，其特征在于：所述的两个吊板下侧的孔内之间设有悬吊钢索。
