Abstract
本实用新型是一种储气包，特别涉及一种用于脉冲收尘器的储气包。包括包体，包体上设有一个及一个以上的气阀接口，包体为中空状，包体与气阀接口相连通，包体一侧壁上设有连接头，连接头与包体和气阀接口相连通。结构简单，节约能源。
Description
技术领域
本实用新型是一种储气包，特别涉及一种用于脉冲收尘器的储气包。
背景技术
现有技术中的脉冲收尘器都不带有储气包，这样就容易使能源浪费，同时起不到任何的实际效果。
发明内容
本实用新型主要是解决现有技术中存在的不足，提供一种用于脉冲收尘器的储气包。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：
一种用于脉冲收尘器的储气包，包括包体，包体上设有一个及一个以上的气阀接口，包体为中空状，包体与气阀接口相连通，包体一侧壁上设有连接头，连接头与包体和气阀接口相连通。储气包一方面带有缓冲的作用，是输气更加的平稳，同时也是可以节约气体，使气积累在储气包中。
作为优选，所述的包体上设有6个气阀接口，气阀接口均匀的分布在包体上。
作为优选，所述的包体为圆柱状。
因此，本实用新型提供用于脉冲收尘器的储气包，结构简单，节约能源。
附图说明

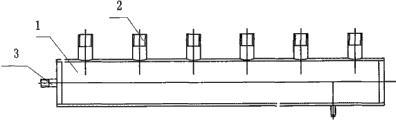

图1是本实用新型的结构示意图。
具体实施方式
下面通过实施例，并结合附图，对本实用新型的技术方案作进一步具体的说明。
实施例：如图1所示，一种用于脉冲收尘器的储气包，包括包体1，包体1上设有一个及一个以上的气阀接口2，包体1为中空状，包体1与气阀接口2相连通，包体1一侧壁上设有连接头3，连接头3与包体1和气阀接口2相连通，所述的包体1上设有6个气阀接口2，气阀接口2均匀的分布在包体1上，所述的包体1为圆柱状。
Claims (3)
1.一种用于脉冲收尘器的储气包，其特征在于：包括包体(1)，包体(1)上设有一个及一个以上的气阀接口(2)，包体(1)为中空状，包体(1)与气阀接口(2)相连通，包体(1)一侧壁上设有连接头(3)，连接头(3)与包体(1)和气阀接口(2)相连通。
2.根据权利要求1所述的用于脉冲收尘器的储气包，其特征在于：所述的包体(1)上设有6个气阀接口(2)，气阀接口(2)均匀的分布在包体(1)上。
3.根据权利要求1或2所述的用于脉冲收尘器的储气包，其特征在于：所述的包体(1)为圆柱状。
