本实用新型公开了一种分体式太阳能广告灯箱，包括供电部分(1)和显示部分(2)，供电部分(1)包括太阳能电池板(11)、包含控制电路(121)和蓄电电池(122)的控制盒(12)以及相关的电连接线，所述分体式太阳能广告灯箱还包括可拆卸连接的固定供电部分(1)的第一固定支架(31)和固定显示部分(2)的第二固定支架(32)，所述显示部分(2)还包括引入市电给显示部分(2)供电的接口(21)。采用这种结构的太阳能广告灯箱具有以下有益效果：供电部分提供太阳能或蓄电池供电，太阳能同时可为蓄电池充电，显示部分(2)可在太阳能和市电两种供电模式下工作，且在市电模式下显示部分(2)可单独使用，这种分体式结构使得显示部分(2)可灵活安装而不受供电部分安装位置的限制。
Description
技术领域
本实用新型涉及广告灯箱，尤其涉及一种分体式太阳能广告灯箱。
背景技术
随着广告媒体宣传的迅速发展，近年来户外型太阳能广告灯箱越来越受人们关注，其设计的形状和功能越来越多样化，表达方式和内容越来越丰富。但是，这些广告灯箱通常具有几个缺点，比如，广告箱体的体积较庞大；多采用灯管式发光光源；主要部件不可拆分，一旦安装固定在某地点后不易拆装；使用非环保铅酸电池作为蓄能电池等等造成了灯箱迁移和维护困难。
再者，所有的太阳能广告灯箱都是一体化连体安装，不利于人们根据实际情况安排灯箱的安装位置，比如这种设计为只用太阳能电池供电的灯箱只能放置于户外，现在还没发现可以随意携带和安放的，不受安装位置限制的灯箱。另一方面，所有太阳能广告灯箱的控制电路通常只设计为光控工作，也即白天太阳能电池板充电工作，晚上灯箱中的LED光发亮，而没有实现对灯箱的亮度和工作时间进行可调节设计，容易造成材料成本的提高和能源的浪费。
实用新型内容
本实用新型要解决的技术问题是针对现有技术中太阳能广告灯箱安装迁移不方便以及使用过程中对能源的浪费，提供一种分体式太阳能广告灯箱。
本实用新型通过以下技术方案来解决上述技术问题：构造一种分体式太阳能广告灯箱包括供电部分和显示部分，所述供电部分包括太阳能电池板、包含控制电路和蓄电电池的控制盒，所述蓄电电池与所述控制电路电连接，所述控制电路通过内连接线与所述太阳能电池板电连接，所述控制电路通过外连接线与所述显示部分电连接，所述分体式太阳能广告灯箱还包括可拆卸连接的第一固定支架和第二固定支架，所述供电部分固定在所述第一固定支架上，所述显示部分固定在所述第二固定支架上，所述显示部分还包括引入市电给所述显示部分供电的接口。
在本实用新型分体式太阳能广告灯箱中，所述太阳能电池板位于所述显示部分的上方或背面。
在本实用新型分体式太阳能广告灯箱中，所述控制盒安装在所述太阳能电池板的背面。
在本实用新型分体式太阳能广告灯箱中，所述灯箱的光源为在压克力导光板上边放置的LED灯。
在本实用新型分体式太阳能广告灯箱中，所述蓄电电池为锂电池；所述控制电路包括光控单元和时控单元。
在本实用新型分体式太阳能广告灯箱中，所述第一固定支架可以根据太阳光的方向对所述太阳能电池板与水平面夹角进行旋转调整。
在本实用新型分体式太阳能广告灯箱中，所述第一固定支架和所述第二固定支架通过连接件可拆卸连接。
与现有技术相比，本实用新型供电部分和显示部分通过第一固定支架和第二固定支架进行可拆卸连接，显示部分的灯箱有可以引入市电给灯箱供电的接口，这样显示部分可以从分体式太阳能广告灯箱中拆除，灯箱在其市电供电接口处插上匹配的适配器后便可用于室内，即供电部分和显示部分可分开使用，也可分别自由搭配合适的部件使用，因此，本实用新型具有比普通的太阳能广告灯箱更强的实用性和适用性。本实用新型的太阳能电池板位于所述显示部分的上方或背面，控制盒安装在所述太阳能电池板的背面，这样安装便于调整太阳能电池板的角度以便更高效率的转换太阳能为电能，当然通过加长外连接线，显示部分和太阳能电池板可以分开安装在顾客需要的其他地方。本实用新型的灯箱的光源为在压克力导光板上边放置的LED灯，使得光源由点光源转化为面光源，整体画面的亮度均匀度好，避免出现如灯管式的暗亮交替的背景现象，使用LED作为光源将更加节能环保。本实用新型的控制盒内安置有控制电路和蓄电电池，所述蓄电电池为锂电池，锂电池具有循环使用寿命长、免维护、节能环保等优点，所述控制电路包括光控单元和时控单元，使得控制电路除了包含有对电池实现短路、过充、过放保护等基本功能外，还可以通过光感应来实现对电池充放电的控制，即太阳能电池板的采光蓄能及灯箱的开启发光，并且，控制电路还能够根据条件来设定和调节控制灯箱发光时间和亮度。本实用新型的第一固定支架可以根据太阳光的方向对太阳能电池板与水平面夹角进行旋转调整，使得太阳能电池板以最大采光量给锂电池进行充电，因此，这种广告灯箱可以安装使用的地理位置分布范围较广，受地理纬度的影响较小。本实用新型的第一固定支架和所述第二固定支架通过连接件可拆卸连接，使得第一固定支架和所述第二固定支架的可拆卸连接更加方便。
附图说明
图1是本实用新型分体式太阳能广告灯箱的结构示意图。

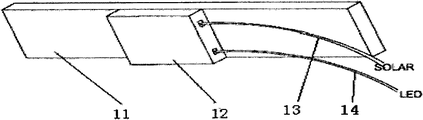

图2是本实用新型分体式太阳能广告灯箱的太阳能电池背面的结构示意图。
图3是本实用新型分体式太阳能广告灯箱的线路连接示意图。
具体实施方式
下面结合附图和具体实施例对本实用新型作进一步详细的说明。
由图1和图2可知，本实用新型分体式太阳能广告灯箱包括太阳能电池板11、控制盒12(包括控制电路121和蓄电电池122)、内连接线13、外连外接线14、第一固定支架31、显示部分2以及第二固定支架32。本实用新型分体式太阳能广告灯箱有如下两种工作方式。
实施例一：
供电部分1包括太阳能电池板11、控制盒12、内连接线13、外连接线14。太阳能电池板11两侧与第一固定支架31连接固定，太阳能电池板11可以以其两处固定点连线为轴进行旋转，根据地理纬度等调节太阳能电池板倾斜的角度。控制盒12一般位于太阳能电池板11背面，也可根据客户需要放置在其它的位置，控制盒12内部放置有蓄电电池122和控制电路121，蓄电电池122一般使用锂电池，锂电池有引线直接插入控制电路121的插槽内，因此锂电池可定期直接更换，操作起来非常简单。控制电路121从控制盒12外侧边引出内连接线13和外连接线14，内连接线13与太阳能电池板11的出线相接，外连接线14与显示部分2中的LED出线相接。显示部分2的外形设计可以是多种的，显示部分2可以包括LED光源、压克力导光板、和铝框等。压克力导光板为一至二公分厚的超薄型面板，可将光源传导为显示部分2单面或双面出光，制作为单面广告灯箱或者双面广告灯箱；也可将导光板进行雕刻，制作为雕刻灯箱。显示部分2通过第二固定支架32和第一固定支架31的可拆卸连接安装于太阳能电池板11下方，显示部分2也可安装在不影响太阳能电池板11工作的其他位置，例如太阳能电池板11的后侧，显示部分2通过加长外连接线14可以和太阳能电池板分开安装，例如显示部分2安装在室内，太阳能电池板11安装在户外，这样就能实现太阳能供电。第二固定支架32的结构可随着显示部分2的安装位置改变而另行设计。此外为了便于第一固定支架31和第二固定支架32拆卸方便，第一固定支架31和第二固定支架32可通过连接件3可拆卸连接。
实施例二：
供电部分1可以从本实用新型分体式太阳能广告灯箱中拆除，在显示部分2的引入市电给显示部分2供电的接口21(如图3所示)插上匹配的适配器后便可使用市电来的驱动显示部分2的LED光源，这样该显示部分2便可用于室内，即供电部分1和显示部分2可分开使用，也可分别自由搭配合适的部件使用。
实施例三：

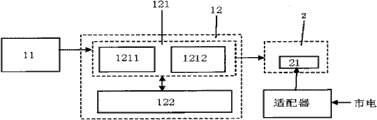

图3是本实用新型分体式太阳能广告灯箱的线路连接示意图，所述控制电路121包括光控单元1211和时控单元1212，控制电路121包含有对电池实现短路、过充、过放保护等基本功能外，控制电路121的光控单元1211还可以通过光感应来实现对电池充放电的控制，即太阳能电池板11的采光蓄能及灯箱21的开启发光，当光控单元1211感应到太阳光时，将自动切换到太阳能电池板11的采光蓄能，给蓄电电池122充电；而光控单元1211感应到外界光强很弱时，将自动切换到显示部分2的开启发光。控制电路121的时控单元1212能够根据条件来设定和调节控制显示部分2发光时间和亮度。控制电路121的光控单元1211和时控单元1212的配合使用使得分体式太阳能广告灯箱可以更加节能，不易造成浪费。
以上内容仅是结合具体的实施方式对本实用新型的进一步详细说明，不能认定本实用新型的具体实施方式局限于这些说明。对于本实用新型所属技术领域的技术人员来说，在不脱离本实用新型的前提下，做出的任何简单修改，等同变化与替换，均应当视为属于本实用新型的保护范围。例如显示部分2的安装位置变化、第二固定支架32的结构变化等。
Claims (8)
1.一种分体式太阳能广告灯箱，其特征在于，包括供电部分(1)和显示部分(2)，所述供电部分(1)包括太阳能电池板(11)、包含控制电路(121)和蓄电电池(122)的控制盒(12)，所述控制电路(121)通过内连接线(13)与所述太阳能电池板(11)电连接，所述控制电路(121)通过外连接线(14)与所述显示部分(2)电连接，所述分体式太阳能广告灯箱还包括可拆卸连接的第一固定支架(31)和第二固定支架(32)，所述供电部分(1)固定在第一固定支架(31)上，所述显示部分(2)固定在所述第二固定支架(32)上，所述显示部分(2)还包括引入市电给所述显示部分(2)供电的接口(21)。
2.根据权利要求1所述分体式太阳能广告灯箱，其特征在于，所述太阳能电池板(11)位于所述显示部分(2)的上方或背面。
3.根据权利要求1或2所述分体式太阳能广告灯箱，其特征在于，所述控制盒(12)安装在所述太阳能电池板(11)的背面。
4.根据权利要求1或2所述分体式太阳能广告灯箱，其特征在于，所述显示部分(2)包括压克力导光板以及放置在导光板侧的LED灯。
5.根据权利要求4所述分体式太阳能广告灯箱，其特征在于，所述蓄电电池(122)为锂电池。
6.根据权利要求4所述分体式太阳能广告灯箱，其特征在于，所述控制电路(121)包括光控单元(1211)和时控单元(1212)。
7.根据权利要求4所述分体式太阳能广告灯箱，其特征在于，所述第一固定支架(31)可根据太阳光方向对所述太阳能电池板(11)与水平面夹角进行旋转调整。
8.根据权利要求4所述的分体式太阳能广告灯箱，其特征在于，所述第二固定支架(31)和所述第二固定支架(32)通过连接件(3)，可拆卸连接。
